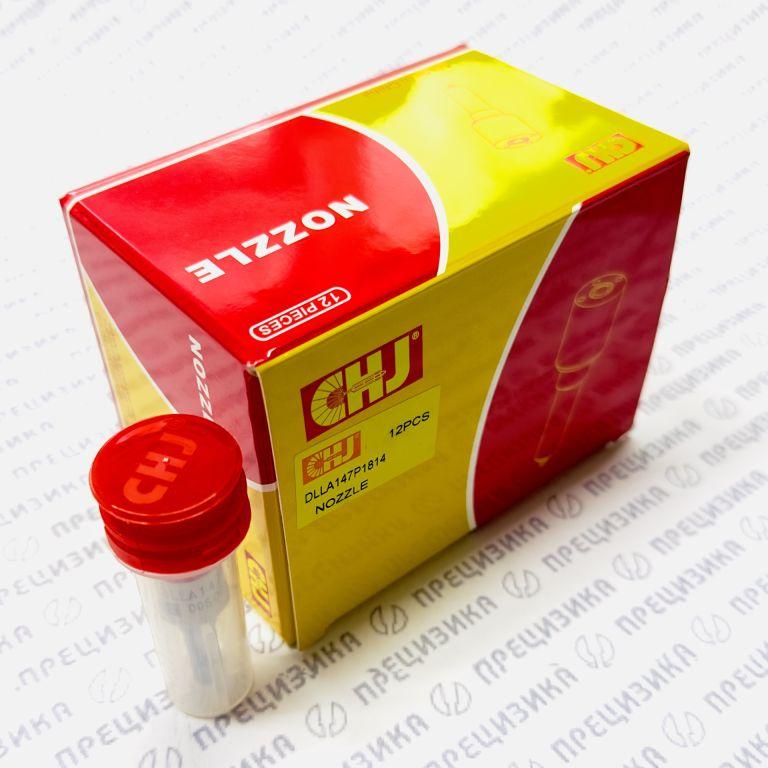

Распылитель 0433172107 (DLLA147P1814)

1. Описание и конструктивные особенности

Распылитель с кодовым обозначением 0 433 172 107 (типоразмер DLLA147P1814) представляет собой прецизионный сменный элемент электрогидравлической форсунки аккумуляторной топливной системы Common Rail. Конструктивно изделие состоит из корпуса с семью сопловыми отверстиями и запорной иглы, образующих прецизионную пару с зазором, измеряемым единицами микрон. Открытие распылителя происходит за счёт дисбаланса давления в камере управления и под иглой, инициируемого электромагнитным клапаном форсунки.

Ключевые конструктивные параметры:

• Тип DLLA – многоструйный распылитель с удлинённым корпусом для непосредственного впрыска.
• 7 распыливающих отверстий, оптимизированных по диаметру для формирования мелкодисперсного топливного факела.
• Угол конуса распыла 147° согласован с геометрией камеры сгорания поршня для предотвращения попадания топлива на стенки цилиндра.
• Диаметр направляющей части иглы 4 мм (типоразмер P).
• Игла и корпус изготовлены из высоколегированной инструментальной стали с термообработкой. В зависимости от модификации игла может иметь износостойкое покрытие (в том числе DLC-покрытие у некоторых производителей, включая оригинальные компоненты Bosch; для изделий CHJ точные данные о типе покрытия уточняются в документации партии).

2. Назначение

Изделие предназначено для ремонта и восстановления дизельных форсунок типа CRIN2 (Common Rail) с электромагнитным управлением. Является рабочим органом, ответственным за точное дозирование, распыление и распределение дизельного топлива в цилиндрах двигателя. Обеспечивает выполнение норм токсичности отработавших газов уровня Евро-4 и Евро-5.

3. Типоразмер, материалы и технические характеристики

Расшифровка типоразмера DLLA147P1814 выполнена в соответствии с номенклатурой Bosch и отражает ключевые параметры распылителя.

Таблица 1. Технические характеристики

4. Применимость

Распылитель устанавливается исключительно на форсунки аккумуляторной системы Common Rail дизельных двигателей КАМАЗ-740 экологических классов Евро-4 и Евро-5. Использование на моторах с механическими ТНВД (Евро-3 и ранее) технически невозможно.

Таблица 2. Совместимые форсунки (в сборе)

Таблица 3. Двигатели, для которых предназначена форсунка с данным распылителем (только Common Rail)

Примечание: Двигатели семейств 740.60 (Евро-3), 740.90 (газовый) и индекс 740.345-450 несовместимы с данным распылителем, поскольку либо оснащены механической системой впрыска, либо используют иные форсунки.

Таблица 4. Техника, на которой применяется распылитель (при установке указанных двигателей Common Rail)

Перечень альтернативных обозначений распылителя (могут встречаться в каталогах): 0433172107, 0 433 172 107, 004510411120349088, 201149061, 2SDJ7708RA, 80107e, A02009000000, DLLA 147 P 1814, FZB1500FE, FZB1500LE, FZB1500LW, HX-100015A, Z61819R, А-02-009-00-00-00.

5. Правила подбора и замены

• Идентификация: При подборе необходимо строго руководствоваться типоразмером DLLA147P1814 и каталожным номером форсунки (0445120153 или А-04-001-00-00-00). Установка распылителей с иным углом распыла, количеством отверстий или проходным сечением не допускается.
• Чистота: Все операции по замене выполнять в условиях, исключающих попадание пыли и абразивных частиц на посадочные поверхности и в гидравлические каналы.
• Технология сборки: Замена распылителя производится в соответствии с ремонтной документацией на форсунку CRIN2. Обязательно использование новой уплотнительной медной шайбы. Момент затяжки гайки распылителя должен строго соответствовать предписанному значению (обычно 50–55 Н·м, уточнять по спецификации форсунки).
• Контроль: После установки нового распылителя необходима проверка форсунки на стенде для проверки давления впрыска, производительности, качества распыла и герметичности. Эксплуатация без стендовой проверки не рекомендуется.
• Хранение: Изделие хранить в заводской упаковке, в сухом отапливаемом помещении. Избегать механических воздействий на носик корпуса и контактные поверхности.

6. О производителе и качестве продукции

CHINAHANJI POWER CO., LTD – китайский изготовитель компонентов дизельной топливной аппаратуры. Производственная программа компании включает распылители, плунжерные пары и клапаны для систем Common Rail. Продукция выпускается под торговой маркой CHJ.

Соответствие заявленным параметрам обеспечивается:

• применением высококачественных инструментальных сталей;
• выполнением финишной механической обработки на оборудовании с ЧПУ;
• контролем геометрии сопловых отверстий и формы иглы;
• гидравлическими испытаниями, подтверждающими расходные характеристики и равномерность распыла в пределах допуска, установленного для типоразмера DLLA147P1814.

Изделия CHJ позиционируются как компоненты, для ремонта форсунок при условии соблюдения технологических регламентов замены и обязательной послеремонтной проверки на специализированных стендах.
