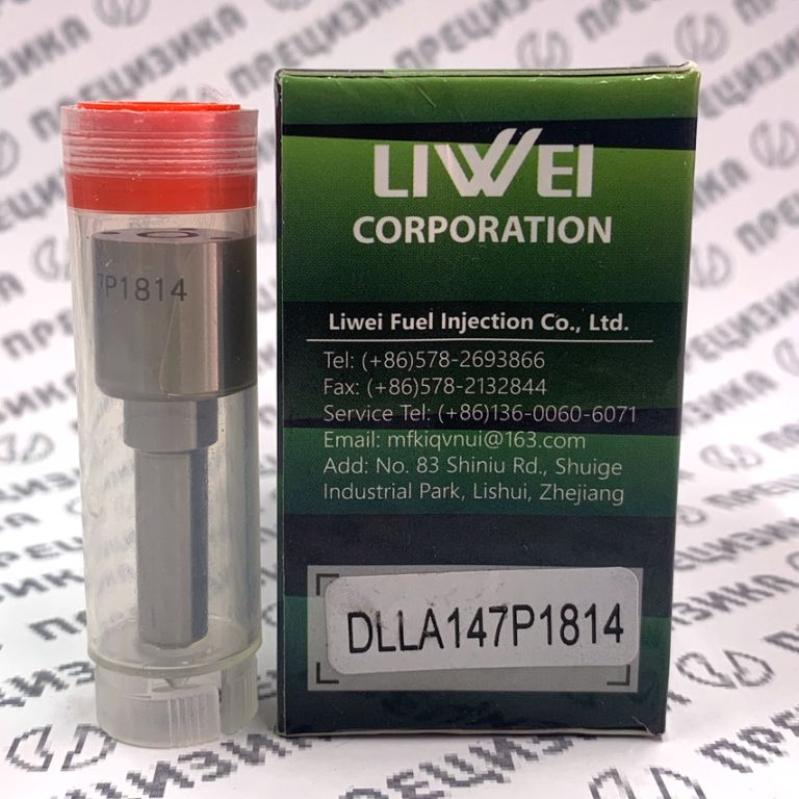

DLLA147P1814 Распылитель форсунки Liwei
Распылитель 0433172107 DLLA147P1814
Артикул: DLLA147P1814
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель с кодом производителя 0 433 172 107 и типоразмером DLLA147P1814 является прецизионным сменным элементом дизельной форсунки аккумуляторной топливной системы Common Rail. Конструкция основана на гидроуправляемой запорной игле, перемещающейся в корпусе с микронной точностью. Изделие относится к классу многоструйных распылителей (тип DLLA) и предназначено для непосредственного впрыска топлива. Геометрия распылителя обеспечивает формирование мелкодисперсного топливного факела для полного сгорания смеси и соответствия экологическим нормам.
Ключевые конструктивные характеристики:
- Тип DLLA: Многоструйный распылитель с центральным расположением запорной иглы.
- Количество сопловых отверстий: 7 единиц.
- Угол конуса распыла: 147° (согласован с геометрией камеры сгорания поршня для предотвращения контакта топлива со стенками цилиндра).
- Прецизионная подгонка: Зазор между иглой и корпусом составляет единицы микрон.
- Материал пары трения: Высоколегированная быстрорежущая или инструментальная сталь. Ряд модификаций (включая продукцию LIWEI премиум-серии) может иметь износостойкое алмазоподобное углеродное покрытие (DLC) на поверхности иглы, что снижает коэффициент трения и увеличивает ресурс.
2. Назначение
Изделие применяется для ремонта, технического обслуживания и восстановления рабочих характеристик дизельных форсунок Common Rail (CR). Является сменным рабочим органом, выполняющим следующие функции:
- точное дозирование топлива в соответствии с управляющим сигналом;
- мелкодисперсное распыление и равномерное распределение топливной смеси по объему камеры сгорания;
- обеспечение заданных мощностных и экологических параметров двигателя в соответствии со стандартами Евро-4 и Евро-5.
3. Типоразмер, обозначение, материалы и технические характеристики
Маркировка DLLA147P1814 содержит закодированные параметры согласно международной системе обозначений Bosch.
| Параметр | Значение |
|---|---|
| Код производителя (Bosch) | 0 433 172 107 |
| Типоразмер (обозначение) | DLLA 147 P 1814 |
| Тип "P" (диаметр иглы) | 4 мм |
| Количество сопловых отверстий | 7 |
| Номинальный диаметр отверстий | 0,185 мм (допускается исполнение 0,19 мм) |
| Эффективное проходное сечение | 0,145 – 0,150 мм² |
| Угол конуса распыла | 147° |
| Материал корпуса и иглы | Легированная быстрорежущая/инструментальная сталь. Опционально — износостойкое DLC-покрытие иглы. |
| Масса нетто | ~26 г |
| Экологический класс | Евро-4, Евро-5 |
4. Применимость
Данный распылитель предназначен для установки исключительно на форсунки Common Rail дизельных двигателей КАМАЗ. Ниже приведены проверенные и дополненные сведения о совместимости.
Совместимые форсунки в сборе
- Bosch (оригинал): 0 445 120 153 (0445120153), серия CRIN2-16.
- АЗПИ (российский аналог): А-04-001-00-00-00 (форсунка), А-02-009-00-00-00 (распылитель).
- Прочие маркировки форсунок: 201149061, 2645K612, L129PBA (требуется уточнение по каталогам конкретной техники).
Совместимые двигатели КАМАЗ-740
Модельный ряд охватывает моторы серий 740.6, 740.70 и специальные модификации.
| Индекс двигателя | Мощность (л.с.) | Эко-класс | Типичная применяемость |
|---|---|---|---|
| 740.60 (базовый) | 360 | Евро-3 | КАМАЗ-5460, -6520, -6522 |
| 740.602-360 | 360 | Евро-3 | КАМАЗ-6520, -6522 (тяжелые самосвалы) |
| 740.612-320 | 320 | Евро-3 | КАМАЗ-65115, -5350 (армейский) |
| 740.622-280 | 280 | Евро-3 | КАМАЗ-65117, -43118, -53501 |
| 740.632-400 | 400 | Евро-3 | КАМАЗ-6350, -63501, -65201 |
| 740.642-420 | 420 | Евро-3 | КАМАЗ-5460, -6460 (седельные тягачи) |
| 740.652-260 | 260 | Евро-3 | КАМАЗ-65117, -43253 |
| 740.662-300 | 300 | Евро-3 | КАМАЗ-53504, -43118, -6540 |
| 740.70 (базовый) | 280 | Евро-3 | КАМАЗ-65117, -43118, -5350 |
| 740.705-300 | 300 | Евро-3 | КАМАЗ-53504, -44108, -43118 |
| 740.71-320 | 320 | Евро-3 | КАМАЗ-65115, -45143, -6540 |
| 740.715-320 | 320 | Евро-3 | КАМАЗ-65116, -65117 |
| 740.72-360 | 360 | Евро-3 | КАМАЗ-6520, -65222 |
| 740.725-360 | 360 | Евро-3 | КАМАЗ-5460, -65225 |
| 740.73-400 | 400 | Евро-3 | КАМАЗ-65201, -65225, -6460 |
| 740.735-400 | 400 | Евро-3 | КАМАЗ-6350, -63501, -6560 |
| 740.74-420 | 420 | Евро-3 | КАМАЗ-6520, -6522 |
| 740.745-420 | 420 | Евро-3 | КАМАЗ-5460, -5490, -6460 |
| 740.75-440 | 440 | Евро-3 | КАМАЗ-65201, спецтехника |
| 740.755-440 | 440 | Евро-3 | КАМАЗ-65225, -65226 |
| 740.90 (газовый) | 260 | Евро-4/5 | НефАЗ-5299, коммунальная техника |
Примечание: Информация о двигателе КАМАЗ-740.345-450 является технической неточностью. Данный индекс отсутствует в заводской номенклатуре. Вероятно, имеется в виду одна из модификаций 740.75 (440 л.с.) или 740.35/740.37 (более ранние модели). Требуется уточнение по VIN-коду техники.
Совместимая техника
Перечисленные двигатели устанавливаются на широкий спектр автомобилей КАМАЗ и спецтехнику на их базе, включая магистральные тягачи (5460, 5490), самосвалы (6520, 65201, 65115), шасси высокой проходимости (43118, 5350, 6350), бортовые автомобили и автобусы НефАЗ-5299.
Аналоги и альтернативные обозначения распылителя
0433172107, 004510411120349088, 2SDJ7708RA, 80107e, A02009000000, FZB1500FE, FZB1500LE, FZB1500LW, HX-100015A, Z61819R, A-02-009-00-00-00.
5. Правила подбора и замены
При подборе и установке компонента необходимо строго соблюдать следующие правила:
- Идентификация: Перед заказом следует сверить маркировку на корпусе старой форсунки (0 445 120 153, А-04-001-00-00-00) и распылителя (0 433 172 107, DLLA147P1814). Не допускается установка распылителя с отличающимся углом распыла или проходным сечением.
- Чистота: Замена производится в условиях, исключающих попадание абразивных частиц и пыли. Все посадочные места и каналы должны быть тщательно очищены.
- Момент затяжки: Монтаж распылителя в форсунку и форсунки в двигатель выполняется строго динамометрическим ключом с соблюдением предписанных производителем моментов затяжки.
- Комплектность: Рекомендуется одновременная замена уплотнительных шайб и, при необходимости, ремонт или замена электромагнитного клапана форсунки.
- Диагностика: После установки форсунок на двигатель необходима адаптация (программирование кодов коррекции) с помощью дилерского диагностического оборудования для обеспечения равномерной работы цилиндров.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры дизельных двигателей, специализирующийся на выпуске распылителей, клапанов и ремкомплектов для систем Common Rail. Производственные мощности компании ориентированы на массовый выпуск продукции, соответствующей международным стандартам точности. При производстве применяется оборудование с числовым программным управлением. Продукция LIWEI позиционируется как компонент вторичного рынка для ремонта топливной аппаратуры грузовой и коммерческой техники. Качество обработки контактирующих поверхностей и точность геометрии обеспечивают функциональную совместимость с оригинальными форсунками Bosch и их лицензионными аналогами.
