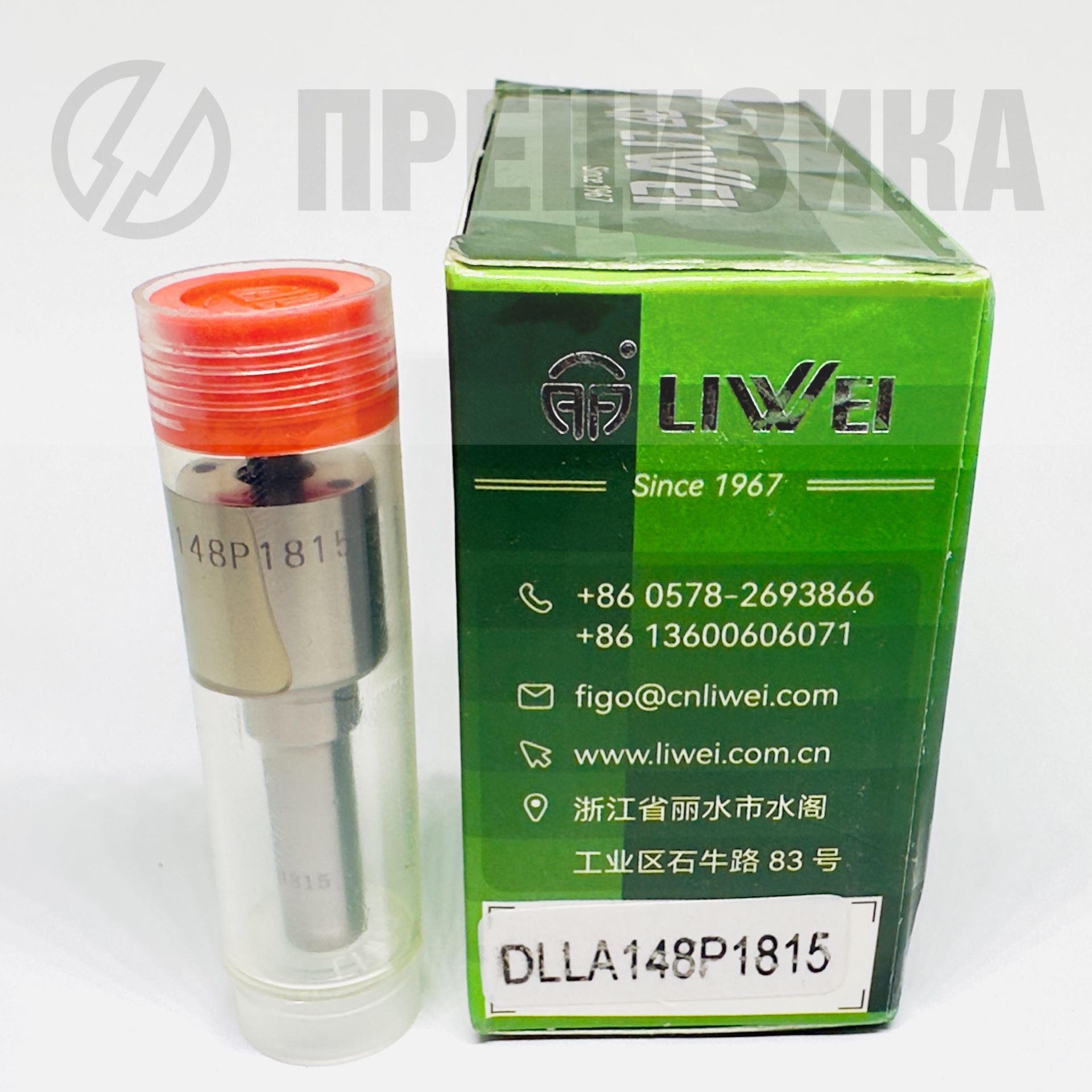

Распылитель 0433172108 (DLLA148P1815)

Артикул: DLLA148P1815
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель DLLA148P1815 (OEM-номер Bosch 0 433 172 108) представляет собой прецизионный сменный элемент электрогидравлической форсунки системы Common Rail (CRIN). Конструктивно деталь состоит из стального корпуса с центральным топливным каналом и запрессованным направляющим элементом. Внутри с минимальным зазором перемещается запорная игла, притёртая к седлу. В нижней части корпуса выполнено семь распыливающих отверстий, оси которых ориентированы под углами, формирующими конус распыла 148°. Подъём иглы происходит под воздействием давления топлива (до 1800 бар), управление осуществляет электромагнитный или пьезоэлектрический клапан форсунки. Посадка иглы и геометрия сопловых каналов обеспечивают мелкодисперсный факел и минимальные внутренние утечки. Все прецизионные поверхности шлифованы и упрочнены для стойкости к абразивному износу и кавитационной эрозии.

2. Назначение

Деталь предназначена для установки в форсунки дизельных двигателей с аккумуляторной системой питания Common Rail. Обеспечивает:

• дозированный многофазный впрыск топлива;
• мелкодисперсное распыление с заданной геометрией факелов;
• качественное смесеобразование, способствующее полному сгоранию и снижению дымности;
• соответствие экологическим нормам Евро-3 / Евро-4 / Евро-5 (в составе откалиброванной форсунки).

3. Типоразмер, обозначения, материал и технические характеристики

Основные обозначения и кросс-номера

Технические характеристики

4. Применимость: форсунки, двигатели, техника

Совместимые форсунки (инжекторы)

Распылитель DLLA148P1815 (0433172108) предназначен для установки в следующие форсунки Bosch и их модификации. Номера приведены без пробелов и с пробелами для удобства поиска.

На перечисленных форсунках применяются управляющие клапаны (Control Valve) F00RJ02806 либо F00RJ02176.

Двигатели

Основное и подтверждённое применение – дизели Yuchai серий YC6L и YC6G:

• YC6L (рядный 6-цилиндровый, 8,4 л, 260–350 л.с., все экологические версии Евро-3/4/5):
  YC6L260-20, YC6L260-30, YC6L260-42, YC6L260-50, YC6L280-20, YC6L280-30, YC6L280-42, YC6L280-50, YC6L290-42, YC6L310-20, YC6L310-30, YC6L310-42, YC6L310-50, YC6L330-20, YC6L330-30, YC6L330-42, YC6L330-50, YC6L350-50 и аналогичные.
• YC6G (рядный 6-цилиндровый, 7,8 л, 200–300 л.с.):
  YC6G240-30, YC6G270-30, YC6G300-20 и их модификации.

Применение на двигателях YC6M, YC6MK и подобных – требует обязательной проверки:
Штатной комплектацией форсунок двигателей YC6M (9,8 л) и YC6MK в большинстве конфигураций является распылитель DLLA150P1720 (7 отверстий × 0,20 мм, угол конуса 150°). Данный распылитель DLLA148P1815 может быть установлен только в тех случаях, когда номер форсунки в сборе точно соответствует одному из перечисленных выше. Перед заказом для моторов YC6M/MK необходимо сверить фактический номер инжектора, снятого с двигателя.

Техника (носители указанных двигателей)

Перечень машин, на которых распылитель 0433172108 применяется в составе штатных форсунок YC6L/YC6G. Приведён по данным каталогов и может быть расширен.

5. Правила подбора и замены

• Идентификация. Подбор осуществляется строго по номеру форсунки, снятой с двигателя, либо по OEM-номеру оригинального распылителя. Использование только номера двигателя или модели техники не гарантирует правильного подбора.
• Обязательная проверка на стенде. Замена распылителя является операцией, требующей последующей регулировки форсунки на специализированном испытательном стенде. Необходимо проконтролировать: давление начала впрыска (или момент активации), форму и равномерность факелов распыла, герметичность по запирающему конусу и отсутствие капель.
• Установка. Монтаж распылителя производится в условиях чистоты с точным соблюдением момента затяжки, рекомендованного производителем форсунки. Попадание мельчайших частиц грязи недопустимо, так как приводит к заклиниванию иглы и выходу детали из строя.
• Ресурс. Ресурс распылителя напрямую зависит от качества топлива, своевременности замены фильтров тонкой очистки и соблюдения регламента диагностики топливной аппаратуры. Признаки износа: затруднённый пуск, дымный выхлоп, неравномерная работа, повышение расхода топлива.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. (Китай) — предприятие, специализирующееся на выпуске прецизионных компонентов дизельной топливной аппаратуры. Производственная программа включает распылители, плунжерные пары, клапаны и ремонтные комплекты для систем Common Rail и рядных ТНВД.

Продукция LIWEI, в том числе распылитель арт. DLLA148P1815, изготавливается на оборудовании с ЧПУ с применением многостадийной термообработки и финишной бездоводочной обработки. Контроль геометрии сопловых отверстий и притирки иглы ведётся оптическими и пневматическими средствами измерений. Применяемые стали и технологии упрочнения соответствуют отраслевым стандартам для дизельных распылителей. Поставляемые детали проверяются на соответствие заявленным гидравлическим параметрам и точности распыла, что обеспечивает воспроизводимость характеристик в составе отремонтированной форсунки. Запасные части поставляются в индивидуальной упаковке с маркировкой, защищающей от подделок.
