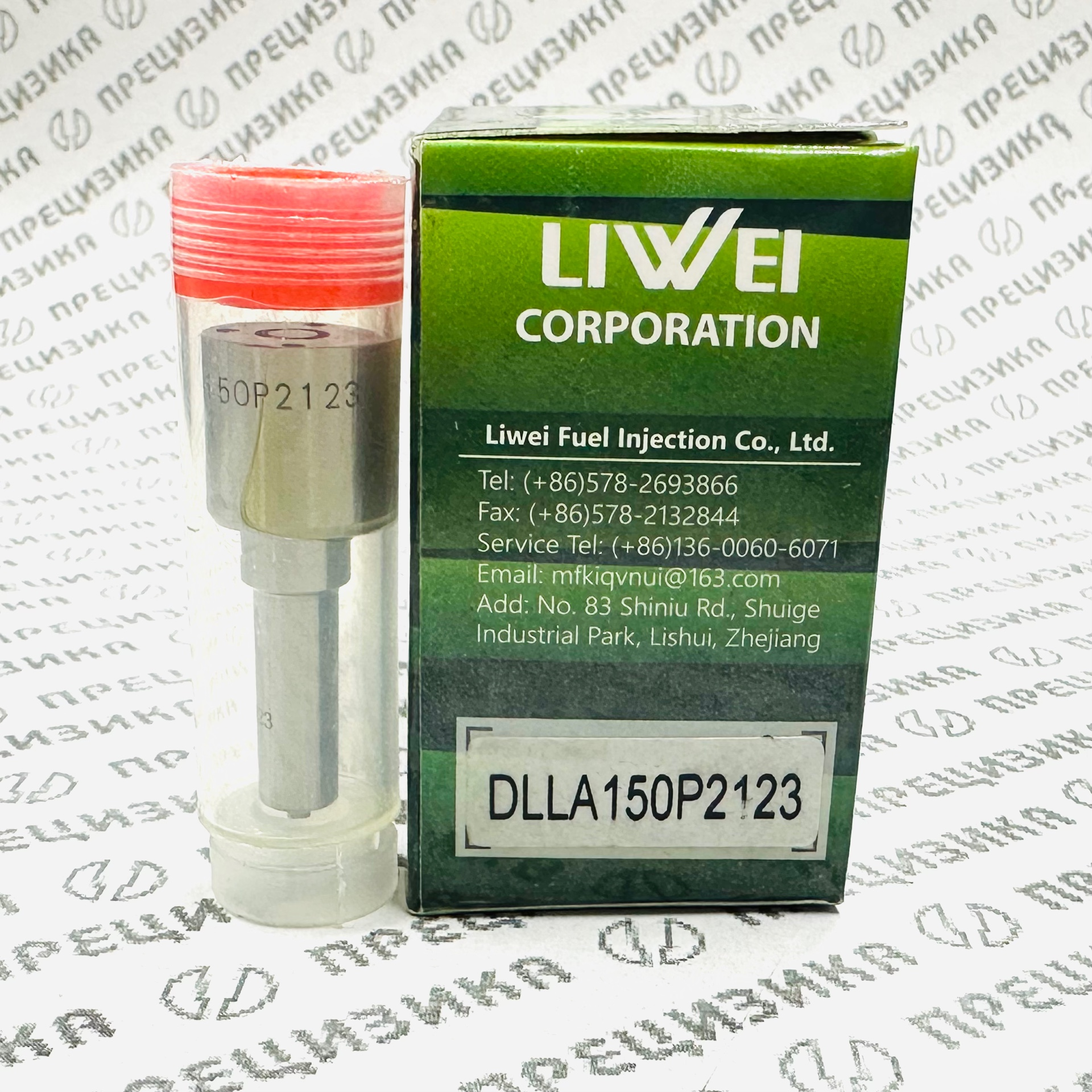

Распылитель LIWEI DLLA150P2123
Аналог Bosch 0 433 172 123 / 0433172123

Основные идентификационные данные

Изделие LIWEI не является оригинальной запасной частью Bosch. Номера Bosch приведены для идентификации совместимости.

1. Описание и конструктивные особенности

Распылитель DLLA150P2123 представляет собой сменный прецизионный узел закрытого типа. Состоит из корпуса распылителя и иглы. Устанавливается в корпус дизельной форсунки Common Rail и обеспечивает формирование топливного факела в камере сгорания.

Изделие не является форсункой в сборе. Замена распылителя выполняется в рамках ремонта топливной аппаратуры с последующей стендовой проверкой форсунки.

Конструктивные параметры

DLC-покрытие применяется для снижения трения и повышения износостойкости пары игла–корпус.

2. Назначение

Распылитель применяется при ремонте и восстановлении дизельных форсунок Common Rail.

Основные задачи при замене:

• замена изношенного или повреждённого сопла;
• восстановление геометрии факела распыла;
• восстановление герметичности узла игла–корпус;
• устранение перерасхода топлива;
• устранение повышенной дымности;
• устранение нестабильной работы двигателя на холостом ходу и под нагрузкой;
• восстановление заводских параметров форсунки после ремонтных работ.

Основное назначение — ремонт топливной аппаратуры дизельных двигателей Yuchai и Weichai, устанавливаемых на коммерческую, строительную, коммунальную и муниципальную технику.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Технические характеристики

3.2. Расшифровка обозначения

3.3. Аналоги и кросс-номера

3.4. Варианты написания номера

4. Применимость

4.1. Форсунки

Распылитель применяется в следующих форсунках Bosch и Yuchai:

Перед заказом обязательна сверка номера форсунки и маркировки снятого распылителя.

4.2. Двигатели

4.3. Техника

Перечень техники приведён по совместимости с указанными двигателями и форсунками. Является ориентировочным.

Приведённый перечень не является исчерпывающим. Возможны региональные комплектации и модификации, при которых номер форсунки или распылителя отличается.

5. Правила подбора и замены

1. Определить номер форсунки, установленной на двигателе. Проверить соответствие номера форсунки списку совместимости.
2. Проверить маркировку снятого распылителя. Она должна содержать обозначение DLLA150P2123 или номер 0 433 172 123.
3. Проверить номер двигателя и VIN/серийный номер машины. Для китайской техники возможны различные комплектации в зависимости от года выпуска и рынка сбыта.
4. Перед установкой осмотреть упаковку и защитный колпачок распылителя. Недопустимы механические повреждения, следы коррозии, попадание влаги и загрязнений.
5. Замену распылителя выполнять в условиях специализированной мастерской по ремонту топливной аппаратуры. Рабочее место должно быть чистым.
6. Заменять уплотнительные кольца, медные шайбы и другие расходные элементы форсунки.
7. Не касаться иглы и распыливающих отверстий. Не разбирать прецизионную пару игла–корпус.
8. После замены распылителя выполнить сборку форсунки с соблюдением моментов затяжки, указанных в ремонтной документации.
9. Проверить форсунку на стенде: давление впрыска, форму факела, герметичность, обратный слив, производительность.
10. При необходимости выполнить калибровку и кодирование форсунки в соответствии с требованиями электронного блока управления двигателя.
11. После установки на двигатель заменить топливный фильтр, прокачать топливную систему, проверить отсутствие подтеканий.
12. После пробного запуска проконтролировать дымность, стабильность холостого хода, давление топлива и отсутствие посторонних шумов.

Замена распылителя без последующей стендовой проверки и калибровки форсунки не допускается.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры. Номенклатура включает распылители, клапанные узлы, ремонтные комплекты и другие элементы топливных систем.

Продукция LIWEI поставляется как запасная часть, совместимая с оригинальными номерами Bosch. Производитель заявляет проведение заводского контроля геометрии, гидравлических параметров и характеристик распыла.

Распылитель является прецизионным элементом. Его окончательная пригодность подтверждается только после установки в конкретную форсунку и стендовой проверки. По этой причине при ремонте топливной аппаратуры Common Rail обязательны контроль распыла, проверка герметичности и калибровка форсунки.
