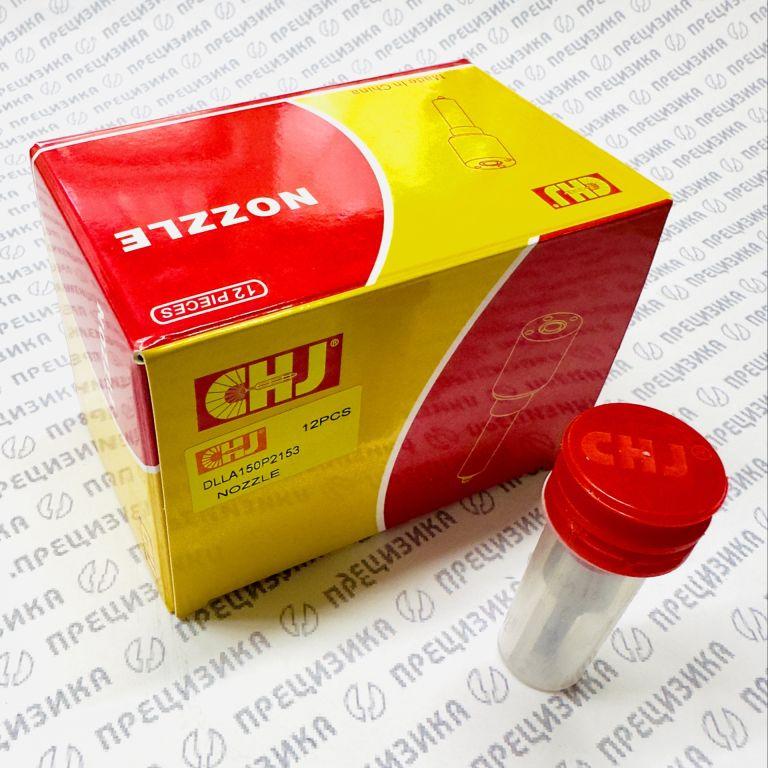

Распылитель 0433172153 / DLLA150P2153

1. Идентификация изделия

Примечание: бренд CHJ не является производителем оригинальных деталей Bosch. Номера Bosch используются для идентификации совместимости.

2. Описание и конструктивные особенности

Распылитель DLLA150P2153 предназначен для установки в форсунки аккумуляторной топливной системы Common Rail дизельных двигателей. Деталь формирует факел распыла топлива в камере сгорания и обеспечивает дозированную подачу топлива под высоким давлением.

Конструкция включает:

• корпус из легированной инструментальной стали;
• прецизионную иглу, образующую с корпусом пару трения;
• сопловую головку с распыливающими отверстиями;
• посадочный конус для герметичной установки в форсунку;
• внутренние топливные каналы.

Корпус и игла подвергаются термической обработке. Рабочие поверхности имеют повышенную твердость и устойчивость к кавитационному износу. Посадочный конус и направляющая часть иглы выполняются с высокой точностью. Зазор в паре корпус-игла составляет несколько микрометров.

Сопловая головка имеет 8 распыливающих отверстий. Диаметр отверстий — 0,15 мм. Угол конуса распыла — 150°. Отверстия расположены равномерно по окружности. Такая геометрия обеспечивает мелкодисперсный распыл топлива и равномерное распределение по камере сгорания.

Деталь рассчитана на работу в составе форсунки с электромагнитным управлением. Многофазный впрыск обеспечивается штатной системой управления двигателем.

3. Назначение

Распылитель применяется при ремонте и восстановлении дизельных форсунок Common Rail. Основное применение — замена изношенного распылителя без покупки форсунки в сборе.

Распылитель выполняет следующие функции:

• дозирование топлива;
• формирование факела распыла с заданным углом конуса;
• герметичную отсечку подачи топлива после закрытия иглы;
• обеспечение равномерности впрыска по цилиндрам при комплектной замене.

Деталь предназначена для дизельных двигателей экологического класса Евро-4. Допускается применение на отдельных модификациях Евро-5 ранних выпусков при условии совместимости с топливной аппаратурой.

4. Обозначение, типоразмер, аналоги

4.1. Обозначение распылителя

Расшифровка обозначения:

4.2. Форсунки, в которых применяется распылитель

Указанные артикулы относятся к форсункам в сборе, а не к распылителю. При заказе распылителя следует указывать именно артикул DLLA150P2153.

5. Материал и технические характеристики

6. Применимость

6.1. Двигатели

Применяемость: двигатели ЯМЗ-530 экологического класса Евро-4, отдельные модификации ранних версий Евро-5.

6.2. Техника

Перечень не является исчерпывающим. Перед заказом необходимо проводить проверку по VIN или номеру двигателя.

7. Правила подбора и замены

• Подбор распылителя выполняется по артикулу форсунки, номеру двигателя и каталожному номеру распылителя DLLA150P2153.
• Распылитель должен заменяться только вместе с иглой. Разукомплектование пары корпус-игла не допускается.
• Установка выполняется в условиях специализированной мастерской с соблюдением чистоты. Рабочие поверхности не должны иметь следов масла, грязи и механических повреждений.
• Перед установкой необходимо удалить консервационную смазку.
• Момент затяжки и последовательность сборки принимаются по руководству по ремонту конкретной форсунки.
• После замены распылителя форсунка подлежит проверке на стенде. Проверяются давление открытия, герметичность, равномерность распыла и отсутствие подтеканий.
• На двигателе рекомендуется заменять распылители комплектом на все цилиндры.
• Для форсунок нового образца 5340.1112010-01 и 5340.1112010-20 смешивание с распылителями старого образца на одном двигателе не допускается.
• После установки выполняется контрольная прокрутка двигателя, проверка на холостом ходу и диагностика топливной системы.

8. О производителе и качестве продукции

Производитель CHINAHANJI POWER CO., LTD — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры для вторичного рынка. Продукция поставляется как аналог оригинальных деталей Bosch.

Контроль качества, по данным производителя, включает:

• проверку геометрических параметров корпуса и иглы;
• контроль гидравлической плотности;
• проверку распыла на испытательном стенде;
• контроль твердости и состояния рабочих поверхностей.

Гарантийные условия определяются поставщиком и не распространяются на повреждения, вызванные нарушением правил установки, использованием топлива ненадлежащего качества или несвоевременной заменой топливных фильтров.
