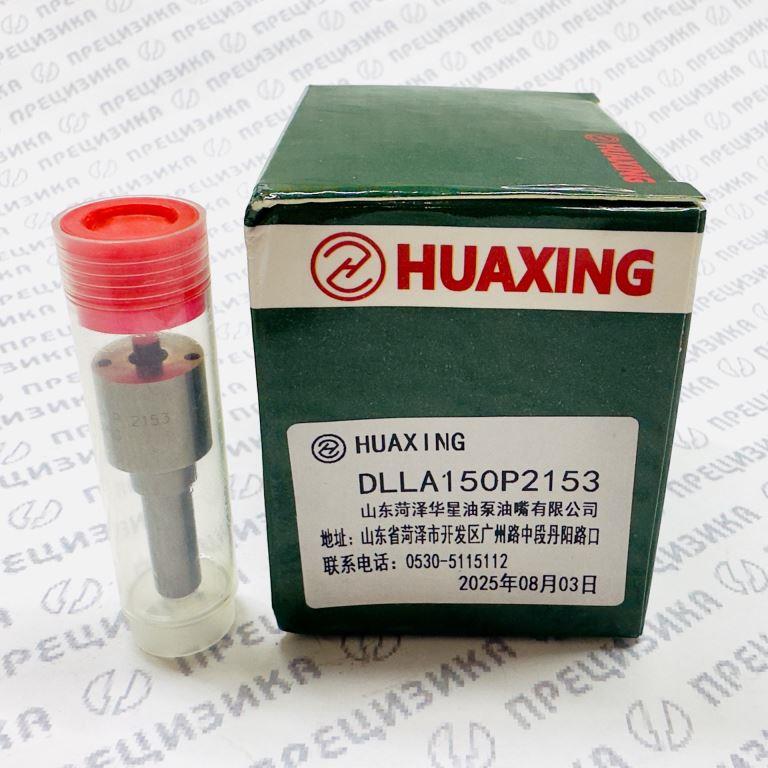

Распылитель 0433172153 (DLLA150P2153)

1. Описание и конструктивные особенности

Распылитель DLLA150P2153 — прецизионный элемент дизельной топливной аппаратуры. Применяется как сменная сопловая насадка в форсунках аккумуляторной системы питания Common Rail.

Конструктивно состоит из корпуса с внутренними топливными каналами, прецизионной иглы и сопловой головки с распыливающими отверстиями. Корпус и игла образуют пару трения с минимальным зазором. Это обеспечивает герметичность, точное дозирование топлива и стабильность цикловой подачи.

Геометрия сопловой головки формирует мелкодисперсный распыл топлива. Это влияет на смесеобразование, полноту сгорания, расход топлива и содержание вредных компонентов в отработавших газах.

Расшифровка обозначения

2. Назначение

Распылитель DLLA150P2153 предназначен для замены изношенной распыливающей пары в дизельных форсунках Common Rail при ремонте топливной аппаратуры.

Основные функции:

• дозированная подача топлива в камеру сгорания;
• мелкодисперсное распыливание топлива;
• формирование факела распыла с заданным углом;
• поддержание стабильной цикловой подачи по цилиндрам;
• обеспечение герметичности сопловой части форсунки.

Применяется при ремонте форсунок вместо покупки форсунки в сборе.

3. Аналоги, типоразмер, обозначение, материал и технические характеристики

3.1. Основные обозначения и кросс-номера

Коды с приставками GP, LW, RU, SH, XM и аналогичные являются складскими или каталожными маркировками поставщиков, а не самостоятельными типоразмерами.

3.2. Материал и технические характеристики

Фактический ресурс зависит от качества топлива, состояния топливной системы, своевременности замены фильтров и условий эксплуатации.

4. Применимость

4.1. Форсунки

Распылитель DLLA150P2153 применяется в следующих форсунках:

Для форсунок 5340.1112010-01 и 5340.1112010-20 не допускается смешивание образцов старого и нового поколения на одном двигателе. Замену распылителей на таких форсунках следует выполнять комплектом на все цилиндры.

4.2. Двигатели

Распылитель применяется на дизельных двигателях семейства ЯМЗ-530 экологического класса Евро-4, а также на отдельных модификациях Евро-5 с соответствующими форсунками.

4.3. Техника

Перечень техники приведён по моделям, которые могут комплектоваться двигателями ЯМЗ-534/536. Наличие конкретного двигателя зависит от модификации и года выпуска.

Приведённый список не является исчерпывающим. Точная применимость определяется по VIN, номеру двигателя и маркировке установленной форсунки.

5. Правила подбора и замены

Подбор

• Идентифицировать установленную форсунку по номеру на корпусе.
• Проверить применимость по номеру двигателя и VIN.
• Заказывать распылитель по коду 0 433 172 153 или DLLA150P2153, а не по номеру форсунки в сборе.
• Убедиться, что приобретаемая деталь соответствует типу топливной системы и давлению впрыска.

Замена

• Замену следует выполнять в условиях специализированной мастерской по топливной аппаратуре.
• Распылитель поставляется как согласованная пара корпус–игла. Разукомплектация пары не допускается.
• Прецизионные поверхности не следует касаться руками. Попадание грязи, влаги и посторонних частиц не допускается.
• Сборку форсунки выполнять с соблюдением моментов затяжки и последовательности, указанных в руководстве по ремонту.
• Уплотнительные элементы, шайбы и прокладки подлежат замене.
• После сборки форсунку необходимо проверить на стенде: давление открытия, герметичность, равномерность распыла, отсутствие подтеканий.
• На двигателе распылители рекомендуется заменять комплектом на все цилиндры.
• Для форсунок 5340.1112010-01 и 5340.1112010-20 смешивание образцов старого и нового поколения на одном двигателе не допускается.

6. Производитель и качество продукции

Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd — китайский производитель элементов топливной аппаратуры дизельных двигателей. Номенклатура включает распылители, форсунки, плунжерные пары и другие прецизионные детали.

Продукция под брендом HUAXING позиционируется как запасная часть вторичного рынка и не является оригинальной продукцией Bosch. При приёмке партии рекомендуется проводить входной контроль: визуальный осмотр, проверка геометрических параметров, выборочная стендовая проверка после установки.

Соответствие заявленным характеристикам должно подтверждаться технической документацией поставщика. Перед установкой в форсунку рекомендуется проверять распылитель на стенде в составе собранной форсунки.
