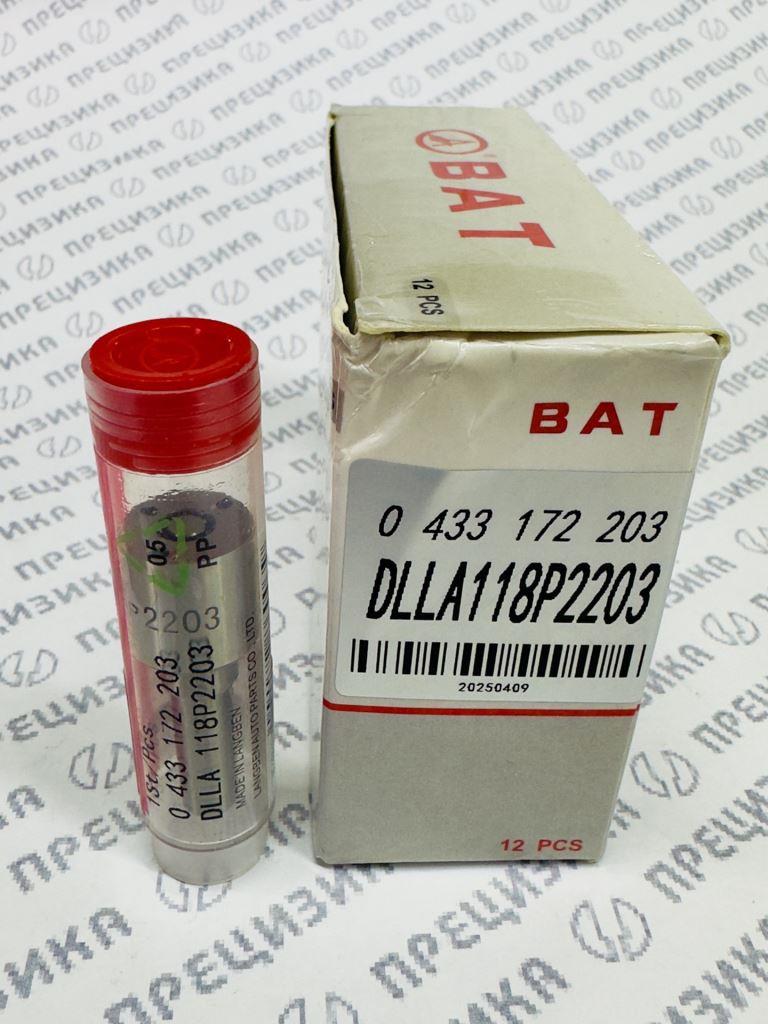

DLLA118P2203 Распылитель форсунки BAT
Распылитель 0433172203 (DLLA118P2203)
Артикул: DLLA118P2203
Бренд: BAT
Производитель: Changzhou Lang Ben Auto Parts Co., Ltd. (КНР)
1. Описание и конструктивные особенности
Распылитель DLLA118P2203 (оригинальный номер Bosch 0 433 172 203) представляет собой прецизионный сменный элемент сопловой части электрогидравлической форсунки аккумуляторной системы Common Rail. Конструкция типа DLLA характеризуется многодырчатым соплом, запираемым подпружиненной иглой. Корпус распылителя и игла изготавливаются из высоколегированной быстрорежущей стали, проходящей многоступенчатую термическую обработку, чистовое шлифование и селективную сборку с микронными допусками. На сопрягаемые поверхности может наноситься износостойкое покрытие (DLC или карбонитридное), повышающее ресурс при высоких давлениях и тактах многократного впрыска. Прецизионная геометрия каналов и сопловых отверстий обеспечивает стабильную форму факела и равномерное распределение топливно-воздушной смеси по камере сгорания.
2. Назначение
Распылитель предназначен для формирования мелкодисперсного распыла дизельного топлива под давлением до 1800 бар в цилиндрах дизельных двигателей с системой Common Rail. Обеспечивает эффективное смесеобразование, полноту сгорания топлива, снижение удельного расхода горючего и содержания вредных компонентов в отработавших газах.
3. Типоразмер, обозначение и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA (многоструйное сопло Common Rail) |
| Обозначение | DLLA118P2203 |
| Оригинальный номер Bosch | 0 433 172 203 |
| Угол конуса распыла | 118° |
| Количество распылительных отверстий | 5 |
| Диаметр отверстий | 0,22 мм |
| Диаметр иглы | 4 мм |
| Эффективное проходное сечение | 0,127–0,137 мм² |
| Максимальное давление впрыска | до 1800 бар |
| Материал | Легированная быстрорежущая сталь, термообработанная; возможно износостойкое покрытие иглы и/или корпуса |
4. Применимость
Совместимые форсунки (распылитель применяется в следующих сборочных единицах):
| Номер форсунки (Bosch) | Примечание |
|---|---|
| 0 445 120 125 (0445120125) | Базовая форсунка для ряда дизелей Cummins |
| 0 445 120 236 (0445120236) | Модификация с изменённой характеристикой |
| 0 445 120 029 (0445120029) | Применяется в отдельных сериях двигателей |
Двигатели (Common Rail, без механических ТНВД):
| Производитель | Серия / Модель двигателя | Примечание |
|---|---|---|
| Cummins | QSB6.7 (Tier 3 / Stage IIIA) | Подтверждённое применение |
| Cummins | QSL8.9 / QSL9 (Tier 3 и часть Tier 4) | Основная группа |
| Cummins | QSC8.3 (отдельные модификации) | Требуется проверка по сервисному бюллетеню |
Техника (примеры моделей, оснащаемых указанными двигателями и форсунками):
| Тип техники | Модели | Двигатель |
|---|---|---|
| Гусеничные экскаваторы | Komatsu PC300-7, PC300-8, PC300HD, PC340-7, PC350-8, PC360-7, PC360-8, PC300LL; Hyundai R360LC-7A | Cummins QSL9 |
| Буровые установки | Sany SR220C, SR250 | Cummins QSL9 |
| Колёсные погрузчики | Hyundai HL770-7A | Cummins QSL9 |
| Сельскохозяйственные тракторы | Case IH Magnum 275, 305, 335; New Holland T8010, T8020, T8030, T8040, T8050, TG215, TG245, TG275, TG305 | Cummins QSL9 |
| Самоходные опрыскиватели | Case IH Patriot 4430 (поздние версии), SPX 4420 | Cummins QSB6.7 / QSL9 |
Окончательную применимость к конкретной машине следует сверять по VIN-коду и каталогам производителя техники. Распылитель несовместим с механическими двигателями Cummins серий 4BT, 6BT, BTAA и их аналогами.
Дополнительные кросс-номера:
| Тип номера | Обозначение |
|---|---|
| Прямые аналоги распылителя | ALLA118P2203 (Alliant Power), BDLLA118P2203 |
| OEM-номера (Cummins) | 5263308, 84346812, 3973060, 4940170, 3965721, 4939061 |
| OEM-номера (Komatsu) | 6745-12-3100 |
| Номера форсунок в сборе (альтернативные) | 0986435522, 0986435554, 0986435560 (Bosch послепродажного рынка) |
5. Правила подбора и замены
- Подбор распылителя осуществляется строго по маркировке, нанесённой на корпус, и номерам форсунки, указанным в документации на двигатель.
- Установка нового распылителя требует обязательной регулировки форсунки на специализированном стенде: проверка давления начала впрыска, герметичности запорного конуса, гидравлической плотности по игле и качества распыла.
- Замена только распылителя без полной дефектовки форсунки (включая электромагнитный клапан, якорь, распорные шайбы) может привести к снижению ресурса узла и отклонению цикловой подачи.
- При монтаже необходимо использовать чистый инструмент, соблюдать моменты затяжки (обычно 50–60 Н·м для гайки распылителя) и не допускать попадания загрязнений в прецизионное сопряжение.
- После установки форсунки на двигатель требуется сброс адаптаций топливного контроллера и, при необходимости, запись кода IMA (Injector Quantity Adjustment).
6. Производитель и качество продукции
Распылитель поставляется под брендом BAT (Changzhou Lang Ben Auto Parts Co., Ltd., КНР). Производственная площадка специализируется на выпуске компонентов дизельной топливной аппаратуры для систем Common Rail и механических ТНВД. Технологический процесс включает:
- прецизионную механообработку на станках с ЧПУ;
- вакуумную термообработку и глубокую закалку;
- финишную доводку сопрягаемых поверхностей с точностью до 1 мкм;
- сплошной контроль на специализированных измерительных комплексах и проливочных стендах.
Продукция BAT позиционируется как экономичная альтернатива оригинальным распылителям Bosch. При условии корректного подбора, профессионального монтажа и настройки форсунки распылитель обеспечивает стабильную топливоподачу на протяжении установленного межсервисного интервала. Изготовитель предоставляет гарантию на отсутствие производственных дефектов, её условия определяются договором с поставщиком.
