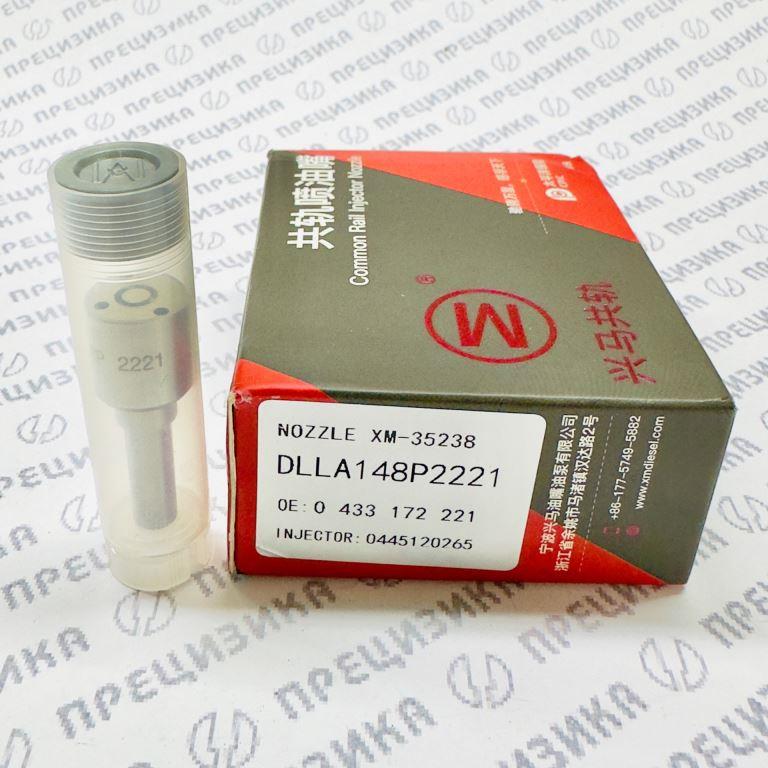

DLLA148P2221 Распылитель форсунки XingMa
Распылитель форсунки DLLA148P2221 (арт. 0 433 172 221)
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA148P2221 является прецизионным сменным элементом электрогидравлической форсунки, предназначенным для финальной стадии впрыска топлива. Деталь отвечает за дозирование подачи и формирование факела мелкодисперсного распыла в камере сгорания дизельного двигателя. Изделие представляет собой корпус с запрессованной иглой, образующими высокоточную пару трения.
Конструктивные особенности и расшифровка типа DLLA:
| Обозначение | Значение | Описание |
|---|---|---|
| D | Düse (нем.) | Распылитель (сопло) |
| L | Löcher (нем.) | Дырчатый тип – имеет несколько сопловых отверстий |
| L | Lang (нем.) | Удлиненный корпус сопла |
| A | Stift (нем.) | Исполнение с фиксацией от проворота посредством штифтов |
| P | — | Типоразмер иглы распылителя (диаметр 4 мм) |
Цифровой код 148 указывает на номинальный угол конуса распыла. Калибровочная группа 2221 определяет строго индивидуальную гидравлическую производительность, установленную на заводе-изготовителе. Это исключает необходимость механической подгонки при замене, однако требует обязательной адаптации кода производительности (IMA/ISA) в электронном блоке управления (ЭБУ) после установки. Сопловые отверстия выполнены методом прецизионной электроэрозионной или лазерной обработки с последующим гидроабразивным скруглением кромок для стабильности характеристик потока. Изделие поставляется в индивидуальной герметичной пластиковой тубе для защиты от коррозии и механических загрязнений.
2. Назначение
Распылитель DLLA148P2221 предназначен для использования в качестве сменного рабочего органа в электрогидравлических форсунках типа CRIN2. Его основная функция — обеспечение корректной геометрии топливного факела, равномерного смесеобразования и полного сгорания рабочей смеси. Применение данного компонента позволяет восстановить паспортные характеристики двигателя по мощности, расходу топлива и дымности отработавших газов при условии его установки в технически исправную форсунку.
3. Типоразмер, обозначение и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул Bosch (оригинал) | 0 433 172 221 (сокращ. 0433172221) |
| Тип распылителя | DLLA 148 P 2221 |
| Система впрыска | Common Rail (CR) высокого давления |
| Количество сопловых отверстий | 8 (восемь) |
| Диаметр сопловых отверстий | 0,195 мм (микропрецизионные) |
| Угол конуса распыла | 148° |
| Диаметр иглы распылителя | 4 мм (Серия P) |
| Совместимый тип форсунки | Bosch CRIN2-16-BL |
| Материал корпуса и иглы | Высоколегированная быстрорежущая/инструментальная сталь с термообработкой |
| Упаковка | Индивидуальный пластиковый тубус |
4. Применимость
Совместимость с форсунками в сборе
| Бренд | Артикул форсунки | Примечание |
|---|---|---|
| Bosch | 0 445 120 265 (0445120265) | Основное прямое применение |
| Weichai | 612630090028 | Заводской номер, соответствующий форсунке Bosch |
Совместимость с двигателями
Установка производится исключительно на рядные 6-цилиндровые двигатели Weichai Power семейства WP12 с системой Common Rail.
| Модель двигателя | Модификации |
|---|---|
| WP12.336 | WP12.336E40, WP12.336N |
| WP12.375 | WP12.375E40, WP12.375E50, WP12.375N |
Примечание: Для двигателей серии WD615/WD618 с механическим ТНВД данный распылитель не применяется.
Применяемая техника
| Производитель техники | Серия / Модель | Тип техники |
|---|---|---|
| Shacman (Shaanxi) | F2000, F3000, X3000 (SX3256DR384, SX3316DT366, SX3318DT366) | Самосвалы, тягачи |
| Foton Auman | BJ3251DLPJB-5, BJ3313DMPJF, BJ3313DLPJF-S | Самосвалы |
| JAC | HFC4251, HFC серия 9.7D | Тягачи, шасси |
| CNHTC (Sinotruk) | Howo (с агрегатами WP12) | Самосвалы, спецшасси |
| Beifang Benchi | Модели с WP12 | Самосвалы, тягачи |
| Прочая спецтехника | Автобетоносмесители, автокраны, карьерная техника | Специальная техника |
5. Правила подбора и замены
Подбор распылителя осуществляется строго по каталожному номеру оригинальной форсунки или артикулу распылителя Bosch. Визуальное соответствие не является гарантией гидравлической совместимости.
Процедура замены и обязательные требования:
- Дефектовка форсунки: Перед заменой распылителя корпус форсунки (актуатор, мультипликатор, клапан управления) должен быть проверен на специализированном стенде. Установка нового распылителя на неисправную форсунку не допускается.
- Чистота: Работы проводятся в условиях, исключающих попадание пыли и абразива. Посадочные поверхности должны быть тщательно очищены.
- Момент затяжки: Затяжка гайки распылителя (ретейнера) производится динамометрическим ключом с моментом, строго предписанным производителем форсунки (ориентировочно 50-60 Нм, уточняется по спецификации Bosch для CRIN2). Превышение момента ведет к деформации сопла и заклиниванию иглы.
- Стендовая настройка: После сборки форсунка в обязательном порядке устанавливается на испытательный стенд CRIN. Производится:
- Проверка давления открытия и обратной утечки.
- Измерение производительности на режимах полной нагрузки (VL), холостого хода (LL) и предвпрыска (VE).
- Корректировка и запись нового кода производительности (IMA/ISA-код) в память ЭБУ автомобиля после установки форсунки на двигатель. Без этой процедуры работа двигателя будет некорректной (жесткая работа, дымность, ошибки).
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов для дизельной топливной аппаратуры. Производственная номенклатура включает распылители, плунжерные пары и клапанные узлы для систем Common Rail и рядных ТНВД.
Продукция XingMa изготавливается на автоматизированном оборудовании с ЧПУ. На производстве применяется многоступенчатый контроль геометрических параметров, гидравлические испытания на автоматических стендах, а также контроль шероховатости и взаимной геометрии прецизионных пар. Заявленное качество направлено на обеспечение стабильной работы в пределах межсервисного интервала при условии соблюдения технологии установки и использования качественного топлива с надлежащей фильтрацией. Упаковка каждого распылителя в индивидуальный пластиковый тубус предотвращает контакт с влагой и повреждения при транспортировке.
