Распылитель 0433172221 DLLA148P2221

1. Описание и конструктивные особенности

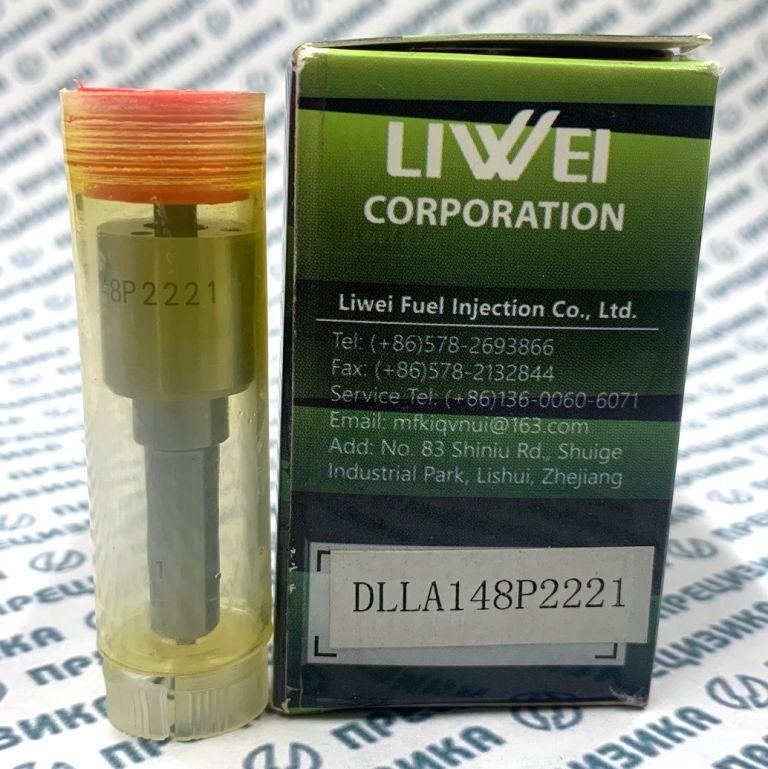

Распылитель DLLA148P2221 (оригинальный артикул Bosch: 0 433 172 221) представляет собой прецизионный сменный наконечник электрогидравлической форсунки. Деталь отвечает за финальную фазу впрыска — точное дозирование и формирование мелкодисперсного топливного факела в камере сгорания. Изделие изготовлено из легированных износостойких сталей. Сопловые отверстия обработаны методом лазерной микроперфорации, что обеспечивает соответствие их геометрии расчетным гидравлическим характеристикам.

Расшифровка обозначения DLLA в маркировке:

• D (Düse) — распылитель;
• L (Löcher) — дырчатый, с сопловыми отверстиями;
• L (Lang) — удлиненный корпус;
• A (Stift) — фиксация относительно корпуса форсунки штифтами;
• P — типоразмер направляющей части иглы диаметром 4 мм.

Калибровочный код 2221 определяет индивидуальный гидропоток, запрограммированный на заводе-изготовителе. Геометрия прецизионной пары «игла-корпус» не требует механической подгонки. Компонент поставляется в герметичной пластиковой тубе, исключающей контакт с пылью и влагой.

2. Назначение

Распылитель DLLA148P2221 устанавливается на электрогидравлические форсунки Bosch серии CRIN2-16-BL в качестве рабочего элемента, непосредственно контактирующего с газами в камере сгорания. Его функция — преобразование потока топлива под высоким давлением в точно отмеренную дозу с оптимальным углом конуса распыла для полного сгорания смеси и обеспечения паспортных мощностных и экологических показателей двигателя.

3. Технические характеристики и типоразмер

4. Применимость

Совместимые форсунки и двигатели

Примечание: Распылитель не применяется в форсунках рядных ТНВД. Использование с двигателями серий Weichai WD615 или WD618 исключено.

Перечень техники, использующей данные силовые агрегаты

5. Кросс-номера и аналоги

При заказе и поиске компонент может фигурировать под следующими артикулами:

6. Правила подбора и замены

Подбор компонента осуществляется строго по каталожному номеру оригинальной форсунки или по выбитому на корпусе старого распылителя типоразмеру. Визуальная идентичность недостаточна, необходимо полное совпадение кода (угол 148°, код 2221). Следует исключить механические повреждения посадочного конуса и колодца форсунки перед монтажом.

Замена распылителя относится к ремонтным операциям, требующим специализированного оборудования. Демонтаж и установка проводятся на чистом рабочем месте с использованием динамометрических ключей. Собранная форсунка в обязательном порядке подлежит проверке и настройке на испытательном стенде высокого давления (типа CRIN). В ходе настройки проверяются:

• давление открытия и гидроплотность;
• производительность и равномерность подачи по циклам;
• отсутствие подтекания по запирающему конусу;
• соответствие IMA/ISA кодов (при необходимости корректируются).

Эксплуатация форсунки с новым распылителем без стендовой проверки не допускается, так как это ведет к нестабильной работе двигателя и риску повреждения поршневой группы.

7. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. (бренд LIWEI) — китайское предприятие, специализирующееся на изготовлении прецизионных компонентов топливной аппаратуры. Производственные мощности компании сфокусированы на выпуске распылителей, плунжерных пар и клапанов для систем Common Rail и классических ТНВД.

Продукция LIWEI производится на оборудовании с числовым программным управлением. Контроль качества на предприятии включает многоступенчатую проверку геометрических параметров на оптических измерительных комплексах и гидравлические испытания каждого изделия на автоматизированных стендах. Данный подход направлен на обеспечение стабильности характеристик от партии к партии. Компания декларирует соответствие выпускаемых компонентов стандартам точности ISO, применяемым для деталей топливной аппаратуры. Изделие LIWEI DLLA148P2221 позиционируется как сменный элемент для восстановления форсунок Bosch CRIN2, функционально совместимый с оригинальным компонентом 0433172221.
