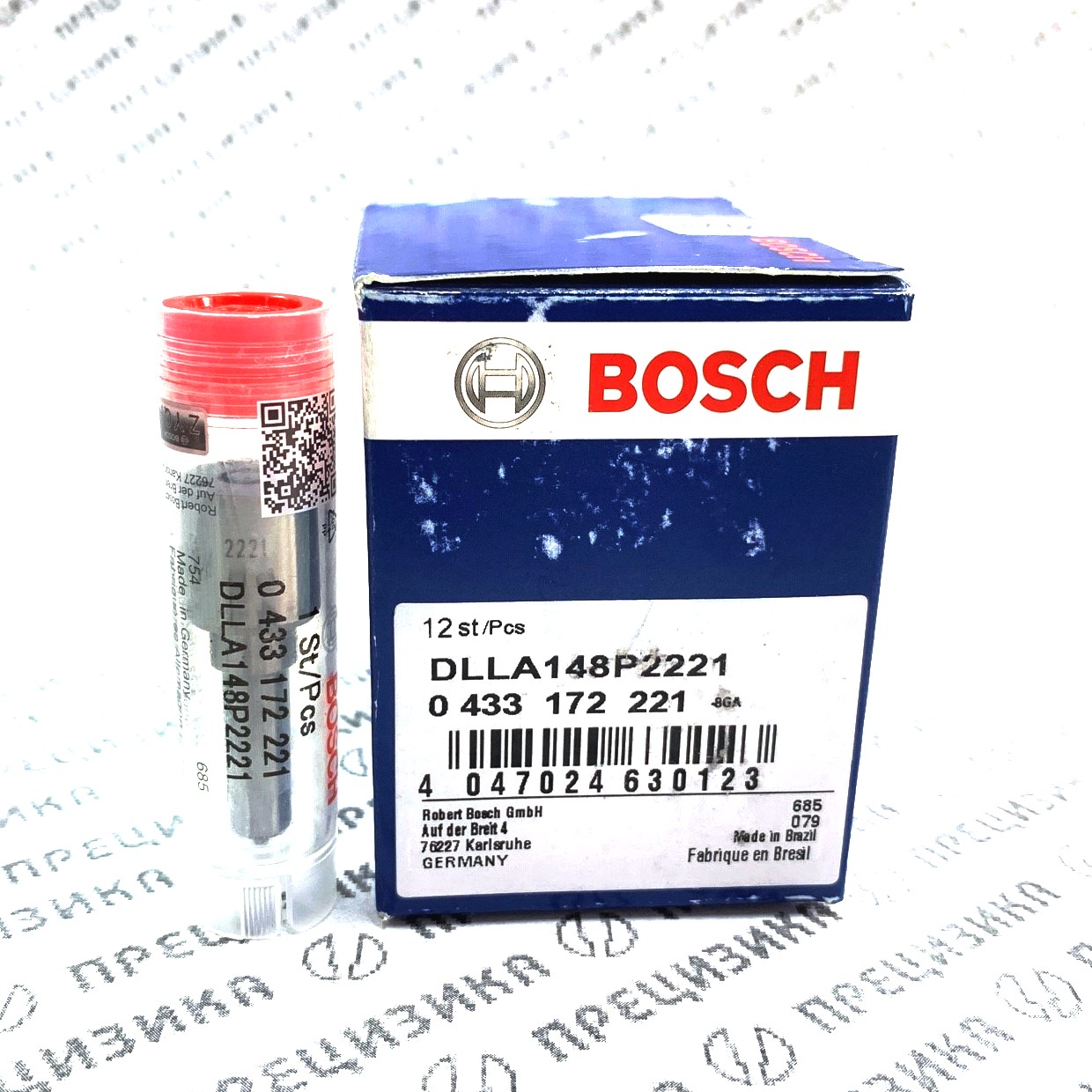

DLLA148P2221 Распылитель форсунки Bosch копия
Распылитель DLLA148P2221 (артикул Bosch: 0 433 172 221) для систем Common Rail
1. Описание и конструктивные особенности
Распылитель DLLA148P2221 представляет собой прецизионный сменный компонент электрогидравлической форсунки (инжектора) системы Common Rail. Изделие является неоригинальным, произведенным по техническим спецификациям Bosch. Данный элемент отвечает за заключительный этап цикла впрыска: формирование топливного факела, его дозирование и мелкодисперсное распыление в камере сгорания.
Корпус распылителя и игла изготовлены из высоколегированных быстрорежущих сталей с применением термической обработки для обеспечения высокой твердости и износостойкости. Сопловые отверстия выполняются методом микроэлектроэрозионной (EDM) или прецизионной лазерной обработки, что гарантирует точное соблюдение геометрии и гидравлических характеристик.
Конструктивный тип DLLA расшифровывается следующим образом:
| Маркировка | Значение параметра | Расшифровка |
|---|---|---|
| D | Тип компонента | Распылитель (Düse) |
| L | Тип распылителя | Дырчатый, с сопловыми отверстиями (Löcher) |
| L | Длина корпуса | Удлиненный (Lang) |
| A | Тип фиксации | Со штифтовым позиционированием относительно корпуса форсунки (Stift) |
| 148P | Угол и серия | Угол конуса распыла 148°; серия иглы P (диаметр 4 мм) |
| 2221 | Калибровочный код | Уникальный идентификатор гидравлической характеристики (производительность, давление открытия) |
Поставляется распылитель в индивидуальной герметичной тубе, исключающей механические повреждения прецизионных поверхностей и попадание пыли. На корпусе нанесена лазерная маркировка с артикулом и калибровочным кодом.
2. Назначение
Изделие является сменным рабочим органом и предназначено для восстановления штатных характеристик топливной аппаратуры в рамках капитального ремонта форсунок. Применение распылителя направлено на:
- Восстановление оптимальной формы факела распыла топлива;
- Обеспечение требуемой степени гомогенизации (однородности) топливно-воздушной смеси;
- Достижение полноты сгорания топливной смеси;
- Приведение показателей мощности, расхода топлива и дымности отработавших газов к паспортным значениям двигателя.
Установка нового распылителя взамен изношенного или гидравлически некондиционного элемента позволяет устранить перерасход топлива, неравномерную работу и потерю мощности двигателя, вызванные дефектами распыла.
3. Типоразмер, технические характеристики и маркировка
Ниже приведены паспортные данные и основные взаимозаменяемые обозначения компонента.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Артикул Bosch | 0 433 172 221 (0433172221) |
| Тип распылителя | DLLA 148P 2221 |
| Количество сопловых отверстий | 8 (восемь) |
| Диаметр сопловых отверстий | 0.195 мм |
| Угол конуса распыла | 148° |
| Диаметр иглы распылителя | 4 мм (серия P) |
| Система | Common Rail (CR) |
| Страна производства | Китай (продукция, произведенная по спецификациям) |
Таблица кросс-номеров и аналогов
| Тип артикула | Номер / Обозначение |
|---|---|
| Оригинальный номер Bosch | 0433172221, 0 433 172 221 |
| Типовое обозначение | DLLA 148 P 2221, DLLA 148P2221, DLLA148P2221 |
| Аналоги от сторонних производителей | LIWEI DLLA148P2221, XINGMA DLLA148P2221, WEIFU DLLA148P2221 |
| Коды упаковщиков | ERIKC DLLA148P2221, GREEN POWER DLLA148P2221, Repard 11-219 |
| Доп. кросс-номера в каталогах | 612630090042 |
4. Применимость
Установка данного распылителя допускается исключительно на форсунки, двигатели и технику, указанные в списках ниже. Использование на непредназначенных для этого агрегатах может привести к выходу из строя двигателя.
Совместимые модели форсунок (в сборе):
- Bosch 0445120265 (0 445 120 265) — основное применение.
- Weichai 612630090028 (заводской номер форсунки, идентичный Bosch 0 445 120 265).
Совместимые двигатели:
| Бренд | Модель двигателя |
|---|---|
| Weichai Power | WP12.336 (вкл. модификации WP12.336E40, WP12.336N) |
| Weichai Power | WP12.375 (вкл. модификации WP12.375E40, WP12.375E50, WP12.375N) |
Примечание: Для двигателей Weichai серий WD615/WD618 с классическими ТНВД данный распылитель не применяется.
Применяемая техника (модели и шасси):
Силовые агрегаты с данными форсунками устанавливаются на тяжелую коммерческую и специальную технику.
| Бренд техники | Модельный ряд / Серия |
|---|---|
| Shacman (Shaanxi) | F2000, F3000, X3000 (SX3256DR384, SX3316DT366, SX3318DT366) |
| Foton Auman | BJ3251DLPJB-5, BJ3313DLPJF-S, BJ3313DMPJF |
| CNHTC (Sinotruk) / Howo | Серия Howo с двигателями Weichai WP12 |
| JAC | HFC4251 9.7D, шасси серии HFC4 |
| Beifang Benchi | Модели с двигателем Weichai WP12 |
5. Правила подбора и замены
Подбор распылителя осуществляется строго по каталожному номеру оригинальной форсунки или двигателя. Необходимо идентифицировать маркировку на корпусе инжектора (0 445 120 265) либо сверить артикул заменяемой детали. Калибровочный код (2221) на распылителе должен совпадать с исходным для обеспечения идентичных гидравлических характеристик без дополнительной адаптации.
При проведении ремонтных работ требуется соблюдение следующих условий:
- Обязательная регулировка на стенде. Замена распылителя является операцией, требующей последующей настройки форсунки на специализированном стенде высокого давления для систем Common Rail (CRIN). Необходимы проверка давления открытия, производительности, обратной утечки и коррекция IMA/ISA кодов.
- Чистота процесса. Демонтаж и сборка должны производиться в условиях, исключающих попадание пыли и ворса.
- Замена уплотнений. Установка сопровождается обязательной заменой всех уплотнительных колец высокого давления и медных шайб под форсунку.
- Момент затяжки. Установка форсунки в ГБЦ выполняется с точным соблюдением регламентированного производителем техники момента затяжки.
Игнорирование стендовой настройки после замены распылителя ведет к некорректной работе двигателя вплоть до прогара поршней и гидроудара.
6. О производителе и качестве продукции
Бренд: BOSCH. Данное изделие не является продуктом заводов Robert Bosch GmbH, изготовленным для первичной комплектации или сертифицированного послепродажного обслуживания. Это неоригинальная запасная часть категории аналога, выпущенная на производственных мощностях в Китае по конструкторской документации Bosch. Производитель обеспечивает контроль соответствия геометрических размеров и чистоты обработки прецизионных поверхностей. Качество исполнения сопловых отверстий и сопряжения "игла-корпус" соответствует заявленным техническим спецификациям, что подтверждается стендовыми испытаниями при условии установки квалифицированным персоналом. Продукция данной категории предназначена для рынка восстановительного ремонта и обеспечивает ресурс, сопоставимый с расчетным сроком службы отремонтированной форсунки.
