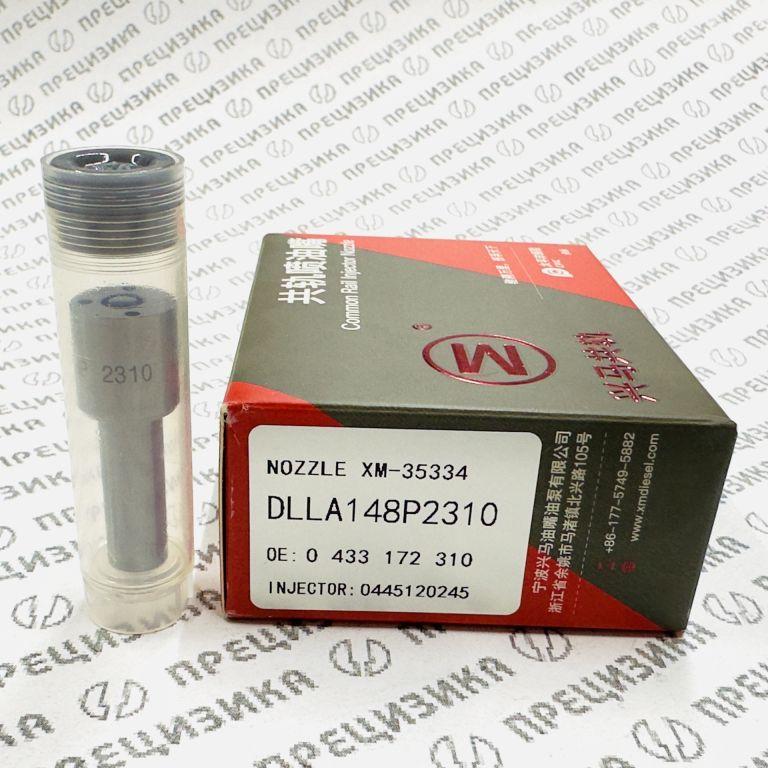

Распылитель форсунки 0433172310 (DLLA148P2310)

1. Описание и конструктивные особенности

Распылитель 0 433 172 310 (торговое обозначение DLLA148P2310) представляет собой прецизионный сменный элемент электрогидравлической форсунки системы Common Rail. Конструктивно изделие состоит из стального корпуса и запорной иглы, образующих гидромеханическую пару с зазором, измеряемым в микронах. Сборка деталей осуществляется методом селективного подбора, что исключает взаимозаменяемость иглы и корпуса вне заводских условий.

Конструктивные особенности:

Изделие относится к типу DLLA согласно международной классификации Bosch. Корпус распылителя выполнен по удлиненной схеме, что обеспечивает эффективный отвод тепла от зоны сгорания и оптимальную компоновку в головке блока цилиндров. Фиксация распылителя в корпусе форсунки от проворота осуществляется с помощью поворотного штифта. Подача топлива осуществляется через несколько калиброванных сопловых отверстий, расположенных по конусу у вершины носика. Геометрия и качество обработки внутренних полостей и отверстий определяют гидравлическую характеристику потока и стабильность факела распыла.

Расшифровка обозначения:

• D – Düse (распылитель, форсунка).
• L – Loch (дырчатый тип).
• L – Lange (удлиненная серия).
• A – фиксация поворотным штифтом.
• 148 – номинальный угол конуса распыла (148°).
• P – диаметр направляющей части иглы 4 мм.
• 2310 – заводской идентификатор модификации.

2. Назначение

Изделие предназначено для дозированного впрыска и мелкодисперсного распыления дизельного топлива в камере сгорания двигателей, оснащенных аккумуляторной топливной системой типа Common Rail. Распылитель обеспечивает формирование топливного факела с заданными параметрами, что способствует эффективному смесеобразованию, полному сгоранию рабочей смеси и снижению содержания вредных веществ в отработавших газах в соответствии с нормами токсичности Евро-3 и Евро-4.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Полная маркировка DLLA148P2310 уже содержит ключевые геометрические параметры. Изделие имеет ряд аналогов от сторонних производителей, которые позиционируются как полная замена оригинальному компоненту Bosch 0 433 172 310.

Таблица основных технических характеристик и материалов

Важное примечание: В неверифицированных источниках может встречаться указание на 4 сопловых отверстия. Базовым и технически верным для данной модификации является исполнение с 7 отверстиями. При подборе аналога рекомендуется уточнять этот параметр.

Таблица аналогов и взаимозаменяемость

Все перечисленные позиции позиционируются производителями как функциональные и геометрические аналоги оригинального распылителя Bosch 0 433 172 310.

4. Применимость

Распылитель применяется в составе форсунок, работающих с двигателями, отвечающими экологическим нормам Евро-3 и Евро-4. Установка на моторы более ранних поколений без надлежащей адаптации топливной системы не предусмотрена.

Применяемые форсунки:

• Bosch 0 445 120 245 (0445120245), тип CRIN2-16
• АЗПИ А-04-017-00-00-01

Применяемые двигатели (Минский моторный завод):

• Д-245.7E3
• Д-245.7E4
• Д-245.9E3
• Д-245.9E4
• Д-245.35E4

Ограничение: Двигатели семейств Д-245.7, Д-245.9, Д-245.30 и Д-260, не имеющие индекса E3/E4, оснащаются топливной аппаратурой другой серии и несовместимы с данным распылителем.

Перечень техники (основные модели):

• ГАЗ: ГАЗон Next (3309), Садко Next (3308), Валдай Next (3310), а также предшественники ГАЗ-3308/3309/3310 с двигателями ММЗ Евро-3.
• МАЗ: МАЗ-4370 ("Зубрёнок"), МАЗ-4371, МАЗ-4380, МАЗ-438043.
• ПАЗ: ПАЗ-32053, ПАЗ-4234.
• Спецтехника: Экскаваторы-погрузчики, промышленные погрузчики (например, ПК-33, ТО-35) и коммунальные машины на шасси вышеуказанных автомобилей при условии использования указанных двигателей.

5. Правила подбора и замены

Подбор распылителя осуществляется строго по каталожному номеру оригинала (0 433 172 310) или маркировке DLLA148P2310. Перед установкой необходимо сверить количество и визуальное расположение сопловых отверстий на демонтированном образце. Замена распылителя требует обязательной дефектовки и последующей регулировки форсунки на специализированном стенде. Данная процедура включает:

• Проверку давления открытия (впрыска) и герметичности запорного конуса.
• Контроль качества распыла и равномерности подачи по циклам.
• Настройку хода клапана управления (применимо к ремонтопригодным форсункам).

Монтаж без стендовой регулировки не гарантирует соответствия параметров впрыска паспортным значениям двигателя, что может привести к неустойчивой работе, повышенному расходу топлива, дымности и выходу из строя элементов цилиндропоршневой группы. При замене рекомендуется использовать новые медные уплотнительные шайбы и строго соблюдать момент затяжки накидной гайки и элементов крепления форсунки.

6. О производителе и качестве продукции

Бренд XingMa (NingBo XingMa Fuel Injection Co., Ltd.) представляет продукцию китайского производства, специализируясь на компонентах дизельной топливной аппаратуры. Завод позиционирует свою продукцию как альтернативу оригинальным запчастям в среднем ценовом сегменте. При производстве распылителей используются современные методы гидроабразивной прошивки сопловых отверстий и гидрополировки для достижения гидравлических характеристик, приближенных к параметрам Bosch.
