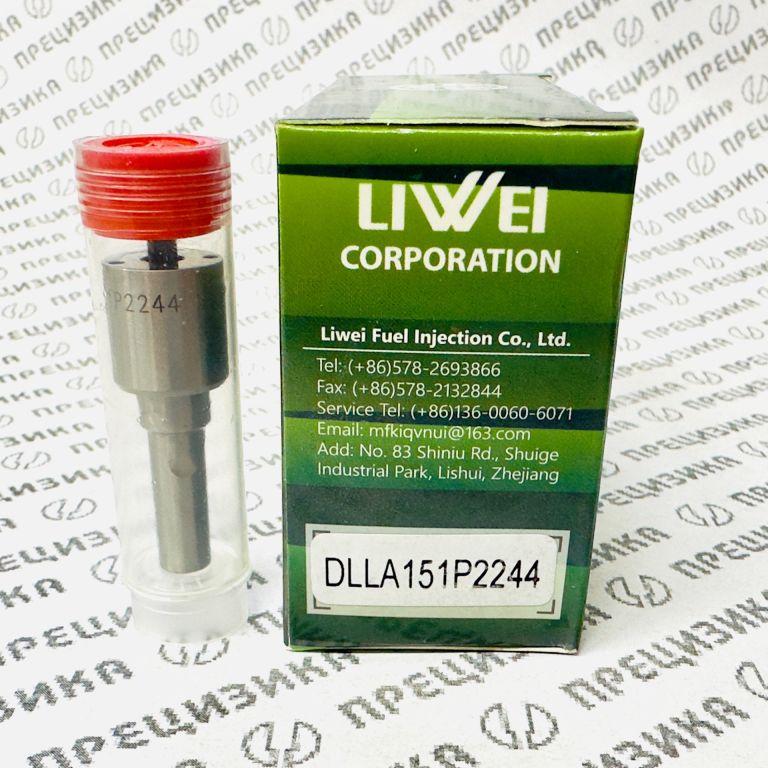

Распылитель 0433172244 / DLLA151P2244 (LIWEI)

1. Описание и конструктивные особенности

Распылитель DLLA151P2244 (артикул Bosch 0 433 172 244) представляет собой прецизионное сопло закрытого типа для дизельных форсунок аккумуляторной топливной системы Common Rail. Изделие выпускается под торговой маркой LIWEI китайской компанией Liwei Fuel Injection Co., Ltd. и позиционируется как сменный элемент для ремонта форсунок Bosch серии CRIN3.

Конструктивно распылитель состоит из корпуса с прецизионно обработанной направляющей частью, седла иглы и распыливающего наконечника с шестью отверстиями. Подача топлива осуществляется через центральный канал; дозирование и отсечка происходят за счёт подъёма и посадки иглы на седло. Герметичность по конусу обеспечивается высокой точностью сопрягаемых поверхностей.

Основные конструктивные параметры:

• тип распылителя — DLLA (многоструйный, с длинным корпусом);
• количество распылительных отверстий — 6;
• угол факела распыла — 151°;
• диаметр распылительных отверстий — 0,21 мм;
• рабочее давление в системе — до 1600–1800 бар (кратковременно до 2000 бар);
• материал корпуса и иглы — легированная инструментальная сталь с термообработкой.

Распылитель устанавливается в корпус форсунки вместо изношенного или закоксованного элемента. После замены обязательна проверка форсунки на специализированном стенде для подтверждения герметичности, давления начала впрыска и равномерности распыла.

2. Назначение

Распылитель DLLA151P2244 предназначен для восстановления работоспособности дизельных форсунок Common Rail Bosch, применяемых на двигателях AGCO Power (SISU Diesel) различной мощности. Устанавливается при ремонте форсунок, вышедших из строя вследствие естественного износа распыливающих отверстий, эрозии седла, закоксовывания или механических повреждений.

Функциональное назначение — формирование мелкодисперсного топливного факела с заданными углом и структурой, обеспечивающего эффективное смесеобразование в камере сгорания. Корректная работа распылителя влияет на:

• полноту сгорания топлива;
• мощностные и экономические показатели двигателя;
• уровень дымности отработавших газов;
• равномерность работы цилиндров;
• ресурс форсунки и цилиндропоршневой группы.

3. Технические характеристики и материалы

В таблице приведены основные технические данные распылителя DLLA151P2244.

4. Аналоги и обозначения

Распылитель DLLA151P2244 имеет несколько вариантов обозначений и каталожных номеров, используемых разными производителями и в документации техники.

Основные каталожные номера

Сопутствующие обозначения форсунок, в которые устанавливается распылитель

Примечание по взаимозаменяемости

Распылитель Bosch 0 433 172 153 (DLLA150P2153) не является полным аналогом изделия DLLA151P2244. Указанные распылители имеют разные углы распыла (150° против 151°) и различные каталожные коды. Возможность условной совместимости в отдельных случаях может рассматриваться только после проверки специалистом по топливной аппаратуре с учётом конкретной модели форсунки и двигателя.

5. Применимость

Распылитель DLLA151P2244 применяется на дизельных двигателях AGCO Power / SISU Diesel, которые устанавливаются на широкий спектр сельскохозяйственной, строительной и лесозаготовительной техники.

Двигатели AGCO Power / SISU Diesel

Форсунки, совместимые с распылителем

Техника, на которую устанавливались указанные двигатели и форсунки

Примечание относительно двигателей Cummins

В отдельных источниках упоминается возможная применимость распылителя DLLA151P2244 к двигателям Cummins ISM-11 и QSM-11. Однако основное назначение данного распылителя — двигатели AGCO Power / SISU Diesel. Применение на Cummins требует обязательной проверки по каталожным номерам форсунки и консультации со специалистом. Не следует считать указанные двигатели основным применением.

6. Правила подбора и замены

При подборе распылителя DLLA151P2244 необходимо соблюдать следующие правила:

• Идентификация по номеру форсунки. Перед заказом следует сверить номер форсунки с перечнем совместимых (Bosch 0 445 120 235, 0 445 120 367, 0 445 120 458 или SISU Diesel 837073713, 837086092, 837072955). Номер форсунки указан на её корпусе.
• Проверка маркировки распылителя. На корпусе распылителя должна быть нанесена маркировка DLLA151P2244. Отсутствие маркировки или несовпадение обозначения не допускается.
• Контроль состояния посадочных мест. Перед установкой необходимо убедиться в отсутствии повреждений резьбовых и уплотнительных поверхностей корпуса форсунки, а также в чистоте каналов.
• Замена уплотнительных элементов. При каждой разборке форсунки рекомендуется заменять медные шайбы, уплотнительные кольца и другие одноразовые детали.
• Стендовая проверка. После замены распылителя форсунка должна быть проверена на стенде для дизельной топливной аппаратуры. Контролируются давление начала впрыска, герметичность по конусу, равномерность распыла, отсутствие подтеканий.
• Недопустимость самостоятельной регулировки. Регулировка давления и хода иглы выполняется только на специализированном оборудовании квалифицированным персоналом.
• Использование оригинальных комплектующих. При ремонте рекомендуется применять распылители, соответствующие заводским спецификациям. Установка несовместимых или условно совместимых распылителей (например, DLLA150P2153) без проверки может привести к нарушению работы двигателя.

7. Производитель и качество продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске распылителей, форсунок, плунжерных пар и других прецизионных деталей для топливных систем дизельных двигателей.

Продукция LIWEI изготавливается на оборудовании с числовым программным управлением, проходит контроль геометрических параметров и гидравлические испытания. Распылители LIWEI поставляются как замена оригинальным изделиям Bosch для ремонта топливной аппаратуры. При выборе компонентов LIWEI следует учитывать, что их параметры заявлены как соответствующие оригинальным спецификациям, однако окончательная пригодность для конкретной форсунки подтверждается стендовой проверкой.

Производитель не заявляет расширенных гарантийных обязательств сверх стандартных условий поставки. Ресурс распылителя зависит от условий эксплуатации, качества топлива и соблюдения регламентов технического обслуживания двигателя.
