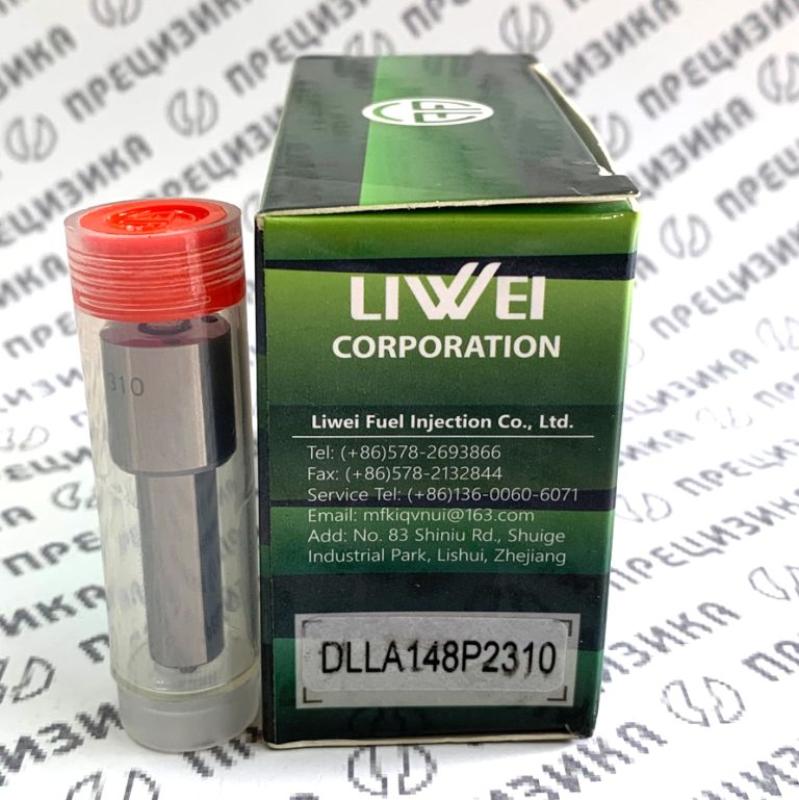

Распылитель 0433172310 DLLA148P2310

Артикул: DLLA148P2310
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель DLLA148P2310 (оригинальный номер Bosch 0 433 172 310) является прецизионным сменным элементом электромагнитной форсунки системы Common Rail. Конструктивно представляет собой корпус с запрессованной запорной иглой, образующими гидромеханическую пару с минимальным зазором. Изготавливается из высоколегированной стали с последующей термообработкой и селективной сборкой.

Расшифровка обозначения по стандарту Bosch:

• D – Düse (распылитель).
• L – Loch (дырчатый тип), подача топлива осуществляется через несколько калиброванных распыливающих отверстий.
• L – Lange (удлиненный), носик корпуса имеет увеличенную длину для улучшения теплоотвода и оптимальной компоновки в головке блока цилиндров.
• A – фиксация от проворота осуществляется поворотным штифтом (штырьком).
• 148 – номинальный угол конуса распыла топливного факела (148°).
• P – диаметр направляющей части иглы составляет 4 мм.
• 2310 – заводской идентификатор модификации.

Сопловые отверстия получают методом гидроабразивной или лазерной прошивки с финишной гидрополировкой для обеспечения гидравлической идентичности каждого канала. Данная технология формирует стабильную геометрию факела и мелкодисперсность распыла на всех режимах работы двигателя.

2. Назначение

Изделие предназначено для дозированной подачи и мелкодисперсного распыливания дизельного топлива в камере сгорания двигателей с аккумуляторной системой впрыска Common Rail. Устанавливается в форсунки, функционирующие при рабочем давлении до 1600 бар. Качественное распыление обеспечивает полноту сгорания смеси, способствуя снижению расхода топлива, дымности отработавших газов и соответствию нормам токсичности Евро‑3 и Евро‑4.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Полная маркировка DLLA148P2310 однозначно определяет геометрические и конструктивные параметры распылителя. Типоразмер унифицирован для форсунок типа CRIN2.

Основные технические характеристики

Важное примечание: в отдельных источниках встречается упоминание исполнения с 4 сопловыми отверстиями. Классическим и наиболее распространённым является вариант с 7 отверстиями. При заказе рекомендуется уточнять данный параметр и проверять соответствие маркировке на корпусе.

Таблица аналогов по каталожным номерам

Все перечисленные позиции заявляются производителями как полные функциональные аналоги оригинального распылителя Bosch 0 433 172 310.

4. Применимость: форсунки, двигатели, техника

Распылитель DLLA148P2310 является рабочей деталью следующих электромагнитных форсунок Common Rail.

Совместимые форсунки

Применяемые двигатели (Минский моторный завод, рядные 4‑цилиндровые, Евро‑3/Евро‑4)

Двигатели семейства Д‑245.7 и Д‑245.9 без индекса E3/E4, а также модификации Д‑245.30 и Д‑260 комплектуются топливной аппаратурой иного типа и не используют данный распылитель.

Техника с указанными двигателями

5. Правила подбора и замены

Замена распылителя относится к операциям, требующим высокой квалификации и чистоты рабочего места. Критичным является исключение попадания абразивных частиц в прецизионную пару.

• Идентификация. Перед заказом необходимо сверить маркировку на корпусе заменяемого распылителя (должна читаться DLLA148P2310) и номер форсунки. Не допускается замена на распылители с отличающимся углом распыла (например, 150° или 153°) либо иным количеством отверстий.
• Ресурс и комплектность. Замена, как правило, производится одновременно на всех форсунках двигателя для сохранения равномерности цикловой подачи. Рекомендуется использовать новые уплотнительные шайбы и прокладки из ремкомплекта форсунки.
• Установка. Монтаж осуществляется в условиях специализированного цеха по ремонту топливной аппаратуры. Затяжка накидной гайки форсунки выполняется динамометрическим ключом с моментом, строго предписанным производителем. Проворот распылителя относительно корпуса форсунки исключен благодаря штифтовой фиксации.
• Проверка. После сборки форсунка должна пройти проверку на стенде для контроля давления открытия, герметичности по конусу, качества распыла и гидроплотности.

6. О производителе, качестве продукции

Бренд LIWEI принадлежит компании Liwei Fuel Injection Co., Ltd. (Китай), специализирующейся на разработке и выпуске прецизионных деталей дизельной топливной аппаратуры, включая распылители, плунжерные пары и клапаны для систем Common Rail и рядных ТНВД. Производственные мощности ориентированы на изготовление продукции, позиционируемой как аналог оригинальных комплектующих ведущих мировых производителей.

Технологический процесс включает многоступенчатый контроль геометрии на оптико-измерительных комплексах и гидравлические испытания на соответствие эталонным образцам. Изделия LIWEI поставляются на вторичный рынок запасных частей и применяются при ремонте топливной аппаратуры. Параметры распылителей заявлены как соответствующие заводским спецификациям Bosch.
