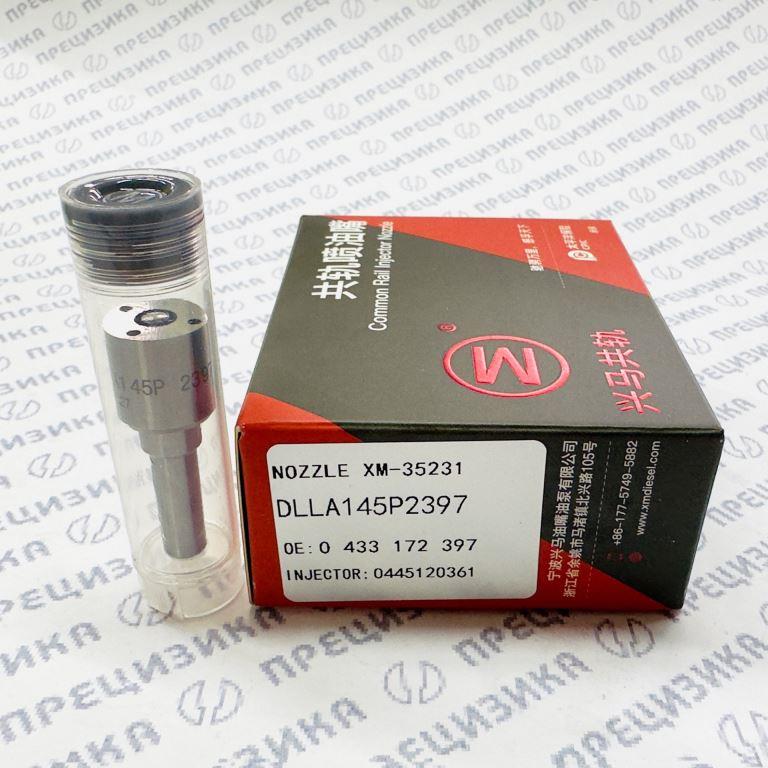

DLLA145P2397 Распылитель форсунки XingMa
Распылитель топливной форсунки DLLA145P2397 (0433172397)
Артикул: DLLA145P2397 | Бренд: XingMa | Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Прецизионный распылитель DLLA145P2397 предназначен для ремонта дизельных форсунок аккумуляторной системы Common Rail (CRI). Изделие относится к типу DLLA (Düsen-Loch-Lang-Ausführung): дырчатый распылитель с удлиненным корпусом и глухим колпачком (слепое отверстие). Фиксация в корпусе форсунки осуществляется посредством боковых установочных штифтов, что исключает проворот и обеспечивает точную ориентацию распыливающих отверстий относительно камеры сгорания.
Конструктивно узел состоит из прецизионно подогнанных корпуса и иглы, образующих гидрозатвор. Пара «корпус–игла» определяет четкость начала и окончания впрыска, а также стабильность цикловой подачи в диапазоне высоких давлений.
2. Назначение
Изделие применяется в качестве сменного соплового узла при профессиональном восстановлении топливных форсунок Common Rail. Является ключевым элементом, отвечающим за:
- формирование факела распыла с заданной дисперсностью;
- равномерное распределение топлива по объёму камеры сгорания;
- соблюдение нормативных показателей топливной экономичности и состава отработавших газов.
3. Типоразмер, обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Торговое обозначение / тип | DLLA145P2397 |
| Оригинальный артикул Bosch | 0 433 172 397 |
| Бренд | XingMa |
| Производитель | NingBo XingMa Fuel Injection Co., Ltd. (Китай) |
| Материал корпуса и иглы | Высоколегированная быстрорежущая сталь, прошедшая многоступенчатую термообработку |
| Тип сборки | Селективная, прецизионная пара (зазор 0.001–0.002 мм) |
| Количество распыливающих отверстий | 8 |
| Диаметр распыливающих отверстий | 0.17 мм |
| Угол конуса распыла | 145° |
| Диаметр иглы | 4 мм |
| Тип топливной системы | Common Rail (CRI) |
| Типоразмер резьбы корпуса | M27×1 |
4. Применимость
Распылитель DLLA145P2397 устанавливается строго в перечисленные ниже модели форсунок и применяется на рядных 6-цилиндровых дизелях большого рабочего объёма.
Совместимые форсунки (прямая установка)
| Производитель форсунки | Артикул форсунки |
|---|---|
| Bosch | 0 445 120 361 (0445120361) |
| Iveco | 5801479314 |
Совместимые двигатели
| Производитель | Серия / Модель | Коды двигателей |
|---|---|---|
| IVECO | Cursor 9 (8.7 л) | F2CE0681B, F2CE0681C, F2CE0681D, F2CE0685A, F2CE0685B, F2CE3681E, F2CE3681G |
| IVECO | Cursor 11 (11.1 л) | F2CFE611A, F2CFE611B, F2CFE611C, F2CFE611D |
| SAIC-IVECO HONGYAN | Cursor 11 (Евро-5/Евро-6) | F2CCE611A |
Применяемая техника
| Марка | Модели / Серии | Тип техники |
|---|---|---|
| IVECO | Stralis (AS, AT), Trakker, Strator | Магистральные тягачи, строительные шасси (Euro 5/EEV) |
| SAIC-IVECO HONGYAN | CQ4256ZTVG334 и аналоги серии CQ4256 | Седельные тягачи |
| SAIC-IVECO HONGYAN | CQ3316HTVG30-366, CQ3316HTVG39-486, CQ3346HV35, CQ5316HV39 и др. | Самосвалы, бетоносмесители, шасси |
| Magirus | Magirus CURSOR 240, пожарные шасси на базе Cursor | Пожарная и специальная техника |
| Прочие | Промышленные силовые установки, генераторные агрегаты | Дизель-генераторы, приводы спецоборудования на базе Cursor 9/11 |
5. Правила подбора и замены
При подборе распылителя необходимо сверить маркировку на корпусе оригинальной детали и проверить соответствие модели форсунки каталожным данным, указанным в разделе «Совместимые форсунки». Ошибочная установка распылителя с иным количеством отверстий, углом распыла или гидроплотностью приводит к нарушению смесеобразования и выходу двигателя из строя.
Рекомендации по замене:
- Замена выполняется в условиях специализированной мастерской, оснащённой стендом для проверки и регулировки форсунок Common Rail.
- Перед монтажом новый распылитель расконсервируют, промывают в чистом калибровочном масле и обдувают фильтрованным сжатым воздухом.
- Момент затяжки корпуса форсунки выдерживают в строгом соответствии с ремонтной документацией на конкретную модель.
- Одновременно с заменой распылителя рекомендуется устанавливать новый ремкомплект клапана форсунки (Bosch F00RJ02103) и полный комплект уплотнений. Это необходимо для обеспечения герметичности и восстановления гидроплотности узла.
- После сборки форсунку в обязательном порядке проверяют на стенде: контролируют давление открытия, обратную утечку, производительность и форму факела распыла.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайский производитель, специализирующийся на выпуске прецизионных компонентов дизельной топливной аппаратуры: распылителей, плунжерных пар, нагнетательных клапанов и ремонтных комплектов. Производственные мощности компании включают обрабатывающие центры с ЧПУ и линии селективной сборки. Применяемая сталь проходит многоступенчатую термическую обработку, что обеспечивает твёрдость и износостойкость поверхностей, работающих в условиях высоких давлений и циклических нагрузок. Продукция ориентирована на рынок запасных частей и применяется в профессиональном ремонте топливных систем.
Перекрёстные номера и аналоги распылителя DLLA145P2397
| Бренд / Производитель | Артикул |
|---|---|
| Bosch (оригинал) | 0 433 172 397 |
| ERIKC | DLLA145P2397 |
| Exovo | 81397E |
| KING STAR | KSDLLA145P2397 |
| KRAUF | FZB2843SN |
| LiweiDiesel | DLLA145P2397 |
| XINGMA (данная позиция) | DLLA145P2397 |
