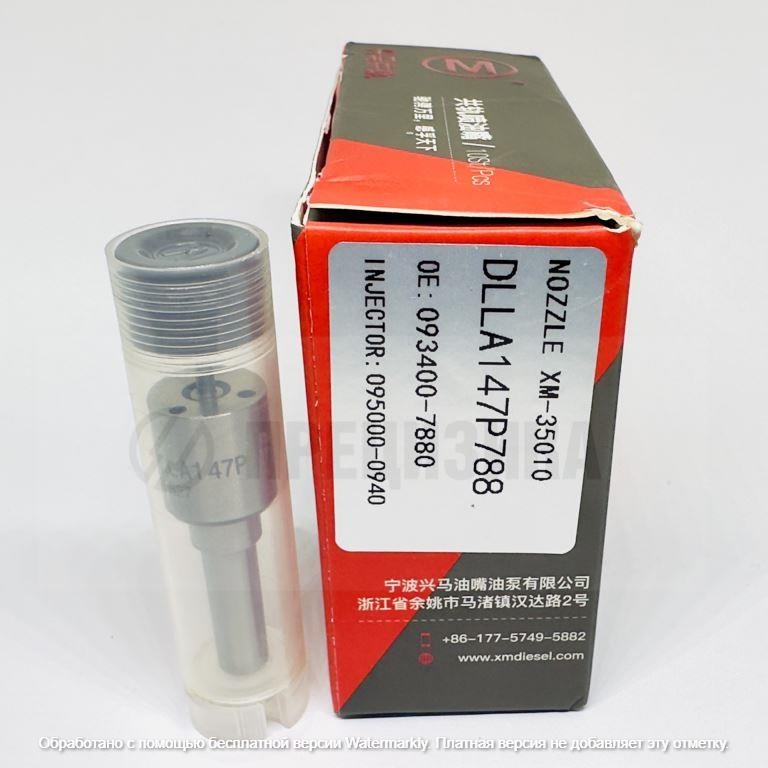

Распылитель форсунки Common Rail XingMa DLLA147P788

Артикул: DLLA147P788

Бренд: XingMa

Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)

Аналог оригинального распылителя Denso: 093400-7880 (DLLA147P788)

1. Описание и конструктивные особенности

Распылитель DLLA147P788 представляет собой сменный прецизионный элемент электрогидравлической форсунки DENSO, применяемой в аккумуляторных топливных системах Common Rail. Изделие произведено компанией NingBo XingMa Fuel Injection Co., Ltd. (бренд XingMa) в качестве неоригинального аналога, совместимого с оригинальной деталью Denso 093400-7880.

Конструктивные особенности

Конструкция обеспечивает точное дозирование топлива и формирование мелкодисперсного факела распыла, соответствующего геометрии камеры сгорания двигателя.

2. Назначение

Распылитель предназначен для установки в форсунки DENSO системы Common Rail следующих типов:

Основная функция — впрыск дизельного топлива под высоким давлением (до 1800 бар и выше) в камеру сгорания в виде тонкораспылённого облака. Это обеспечивает эффективное смесеобразование, полное сгорание, снижение расхода топлива и уровня вредных выбросов.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Технические характеристики

Аналоги и кросс-номера

4. Применимость: форсунки, двигатели, техника

Важно: Распылитель DLLA147P788 предназначен только для двигателей Toyota серии 2KD-FTV (объём 2.5 л). Установка на двигатели 1KD-FTV (3.0 л) не допускается из-за отличий в геометрии, гидравлических параметрах и конструкции камеры сгорания. Информация о применимости к 1KD-FTV, встречающаяся в некоторых каталогах, является ошибочной.

Совместимые двигатели

Применяемость по маркам и моделям (двигатель 2KD-FTV)

5. Правила подбора и замены

• Проверка совместимости. Перед приобретением убедитесь, что форсунка, в которую будет устанавливаться распылитель, имеет один из перечисленных артикулов (095000-0770, 095000-0940 и т.д.), а двигатель — 2KD-FTV. Использование на других двигателях приведёт к некорректной работе и возможному выходу из строя топливной аппаратуры.
• Условия замены. Замена распылителя должна выполняться в условиях специализированной мастерской, оснащённой стендом для проверки и регулировки форсунок Common Rail. Самостоятельная замена без соответствующего оборудования не рекомендуется.
• Необходимые комплектующие. При замене обязательно используются новые:
  • уплотнительные медные шайбы под форсунку;
  • уплотнительные кольца;
  • фильтры тонкой очистки (при необходимости);
  • болты крепления (если предусмотрены одноразовые).
• Процедура замены:
  • Снятие форсунки с двигателя, очистка посадочного места.
  • Разборка форсунки, извлечение старого распылителя, промывка корпуса и каналов.
  • Установка нового распылителя с соблюдением момента затяжки накидной гайки (согласно спецификации Denso).
  • Сборка форсунки, установка новых уплотнений.
  • Проверка на стенде: герметичность, давление открытия, объём подачи, обратный слив, качество распыла.
  • При необходимости корректировка кода IMA (Injector Matching Adjustment) через диагностический сканер.
• Эксплуатационные рекомендации:
  • Использовать только качественное дизельное топливо с низким содержанием серы.
  • Своевременно менять топливные фильтры.
  • Не допускать попадания воды и механических примесей в топливную систему.
  • После замены распылителя рекомендуется выполнить адаптацию (обучение) ЭБУ двигателя (если применимо).
• Запрещается:
  • Разукомплектовывать пару «игла–корпус» нового распылителя.
  • Прикасаться к прецизионным поверхностям голыми руками (использовать чистые перчатки).
  • Прочищать отверстия распылителя металлическими предметами.

6. О производителе и качестве продукции

Производитель: NingBo XingMa Fuel Injection Co., Ltd., Китай.

Компания специализируется на разработке и производстве компонентов топливной аппаратуры дизельных двигателей: распылителей, плунжерных пар, нагнетательных клапанов, ремонтных комплектов для ТНВД и форсунок.

Особенности продукции XingMa

• Производство осуществляется на современном оборудовании с применением прецизионной обработки и селективной сборки.
• Контроль качества на всех этапах: входной контроль материалов, промежуточные проверки геометрии, финальные испытания на герметичность и гидроплотность.
• Соответствие международным стандартам (ISO 9001, IATF 16949 — для предприятий, сертифицированных по автоспецификации; уточняется у производителя).
• Продукция ориентирована на вторичный рынок и использование в качестве ремонтных деталей для восстановления топливной аппаратуры.

Гарантийные обязательства устанавливаются продавцом. Гарантия не распространяется на случаи:

• установки на несовместимые двигатели или форсунки;
• нарушения правил монтажа и регулировки;
• использования некачественного топлива или загрязнённого топливного фильтра;
• естественного износа при превышении ресурса.

Изделия XingMa обеспечивают работоспособность топливной системы при условии соблюдения технических требований и регламентов технического обслуживания. По своим характеристикам данный распылитель соответствует оригинальной детали Denso 093400-7880 и может применяться для ремонта форсунок указанных выше типов.
