0511-10 Распылитель форсунки. Прецизика
Распылитель 0511-10
Артикул: 0511-10
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание, конструктивные особенности

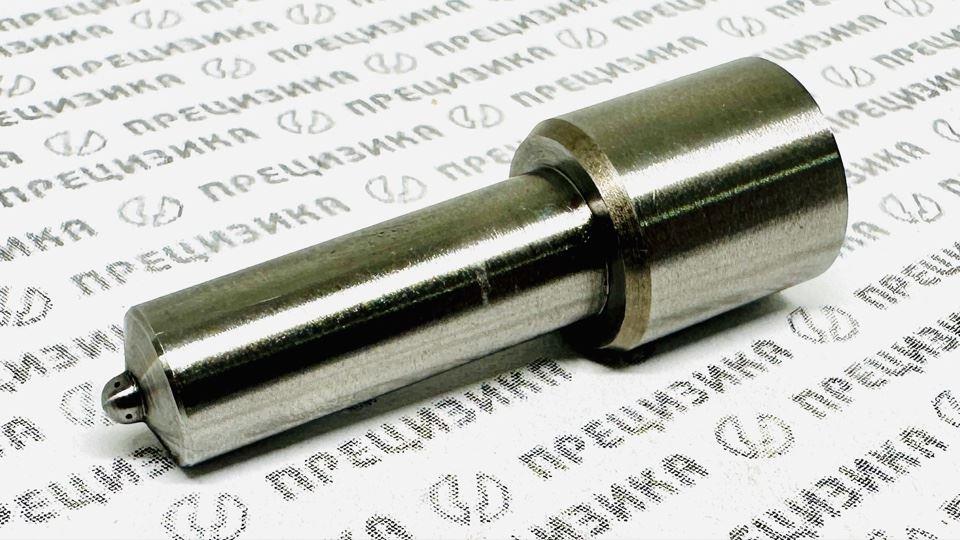

Распылитель 0511-10 представляет собой восстановленный прецизионный сменный элемент (сопловой наконечник) дизельной форсунки. Предназначен для установки в топливные системы дизельных двигателей Ярославского моторного завода (ЯМЗ) экологического класса ЕВРО-2. Является ключевым компонентом форсунки, обеспечивающим дозированный впрыск топлива в камеру сгорания.
Конструктивно деталь выполнена в виде прецизионной пары «корпус – игла», притертой с высокой точностью.
Основные конструктивные особенности:
- Тип: многодырчатый распылитель с 5 сопловыми отверстиями.
- Диаметр сопловых отверстий: 0,28 мм.
- Диаметр иглы: 4 мм.
- Зазор между иглой и корпусом минимален (микронный), что обеспечивает герметичность и точность дозирования.
- Материал: легированная сталь с термообработкой.
2. Назначение
Распылитель предназначен для:
- дозированной подачи дизельного топлива в цилиндр под высоким давлением;
- распыления топлива на мелкодисперсные частицы с целью образования однородной топливовоздушной смеси;
- обеспечения стабильной работы дизельного двигателя.
3. Аналоги, кросс-номера, типоразмер, материал и технические характеристики
Полные аналоги (взаимозаменяемые артикулы, выпускаемые разными производителями):
| Производитель | Артикул |
|---|---|
| АЗПИ (Алтайский завод прецизионных изделий) | 0511.1112110-1-10 |
| ЯЗДА (Ярославский завод дизельной аппаратуры) | 335.1112110-70 |
Альтернативные обозначения (сокращённые маркировки): 335-70, 0511-10, 0511.1112110.
Типоразмер и обозначение: распылитель форсунки модели 0511.1112110-1-10 / 335.1112110-70.
Материал: легированная сталь (закалённая).
Экологический класс: ЕВРО-2.
Таблица технических характеристик
| Параметр | Значение |
|---|---|
| Тип детали | Прецизионный распылитель форсунки |
| Модель (артикулы) | 0511.1112110-1-10 / 335.1112110-70 |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,28 мм |
| Диаметр иглы | 4 мм |
| Эффективное проходное сечение (пропускная способность) | 0,210–0,230 мм² |
| Материал | Легированная сталь (закалённая) |
| Экологический класс | ЕВРО-2 |
4. Применимость
Распылитель устанавливается в корпуса форсунок следующих моделей (все являются прямыми аналогами):
- 267.1112010-11 (или 267.1112010-10)
- 204.1112010-50 (или 204.1112010-50-20)
Таблица применимости (Форсунки – Двигатели – Техника)
| Форсунки | Двигатели | Техника |
|---|---|---|
| 267.1112010-11, 267.1112010-10, 204.1112010-50, 204.1112010-50-20 | ЯМЗ-236НЕ2 (модификации: -3, -6, -12, -15, -16, -24, -28, -31, -37); ЯМЗ-236БЕ2; ЯМЗ-238ДЕ2; ЯМЗ-238ДЕ2-5; ЯМЗ-238ДЕ3; ЯМЗ-7511; ЯМЗ-7512.10 | МАЗ: 5336, 533602, 533603, 533605-023, 533605-024, 533605-043, 5337, 533702, 5340, 5432, 543202, 543203, 54329, 543302, 543403, 551603, 555102, 630303, 630305, 630705-210, 630705-220, 630705-230, 630705-241, 630705-261, 631705, 642205, 642505, 104, 104С, 4744 |
| Те же | Те же | Урал: 4320, 4320-40, 4320-41, 4320-43, 43203-41, 432040, 43206-41, 44202-41, 5557, 5557-40, 6361-02 |
| Те же | Те же | КрАЗ: 6510; ЛАЗ: 4207, 5207, 52078, 52523, 52528; ЛиАЗ: 5256; Неман: 5201; Волжанин: 5270, 52701, 52702 |
| Те же | Те же | Гомсельмаш: КЗС-10К, КЗС ПАЛЕССЕ; Ростсельмаш: ACROS 530, Вектор; МЗКТ: 8022; Прочие: Вездеход ТМ-130, КСК-600 |
5. Правила подбора и замены
При подборе и замене распылителя необходимо соблюдать следующие правила:
- Идентификация. Сверьте номер оригинальной детали с указанными кросс-номерами: 0511.1112110-1-10, 335.1112110-70, 335-70, 0511-10. Убедитесь в совпадении модели форсунки.
- Прецизионная пара. Распылитель поставляется как готовая пара «корпус–игла». Запрещается разукомплектовывать пары от разных распылителей.
- Установка. Замену производить на специализированном стенде или в условиях ремонтной мастерской с соблюдением чистоты. Попадание загрязнений недопустимо.
- Проверка. После установки выполнить регулировку форсунки на стенде (давление начала впрыска, качество распыла) в соответствии с техническими условиями на двигатель.
- Совместимость. Применение распылителя на двигателях, не указанных в таблице применимости, не рекомендуется без консультации с производителем.
- Запрещается устанавливать восстановленный распылитель в форсунку с изношенным или повреждённым корпусом.
6. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия, г. Ярославль) специализируется на промышленном восстановлении прецизионных элементов топливной аппаратуры дизельных двигателей. Производственный процесс основан на технологии регенерации, обеспечивающей восстановление рабочих параметров до уровня требований OEM-производителей. Предприятие располагает специализированным стендовым оборудованием и осуществляет многоступенчатый контроль качества на всех этапах восстановления.
Продукция «Прецизика» предназначена для профессионального использования на станциях технического обслуживания, в ремонтных цехах и сельскохозяйственных предприятиях. Восстановленные детали поставляются преимущественно в сектор B2B (ремонтные производства), а не конечным потребителям в розницу.
