335.1112110-70 Распылитель форсунки. Прецизика 335-70
Распылитель 335.1112110-70 (ремонтный)
Артикул: 335-70
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности

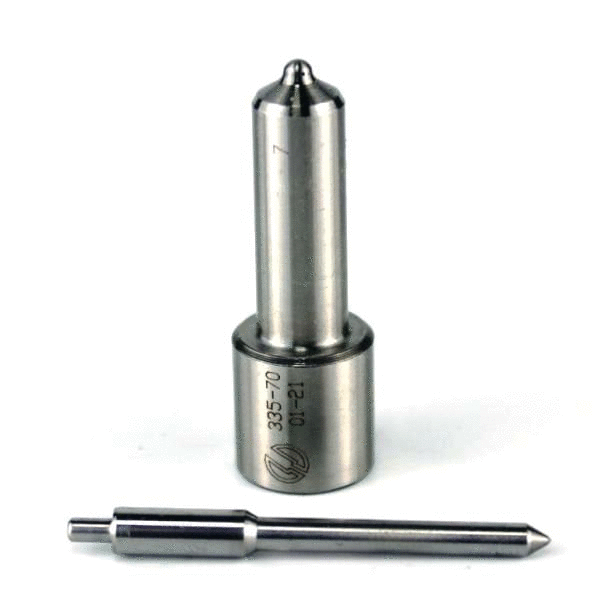

Распылитель 335.1112110-70 представляет собой восстановленную прецизионную сменную деталь (сопловой наконечник) дизельной форсунки. Изделие предназначено для установки в топливные системы дизельных двигателей Ярославского моторного завода (ЯМЗ) экологического класса ЕВРО-2. Данный компонент является ключевым элементом форсунки, определяющим качество смесеобразования и полноту сгорания топлива.
Конструктивно распылитель выполнен в виде прецизионной пары «корпус — игла», сопрягаемые поверхности которой обработаны с высокой точностью для обеспечения герметичности при рабочих давлениях.
Конструктивные особенности:
- Тип распылителя: Многодырчатый (5 сопловых отверстий), закрытого типа
- Количество сопловых отверстий: 5
- Диаметр сопловых отверстий: 0,28 мм
- Диаметр иглы: 4 мм
- Принцип действия: Распыление топлива под высоким давлением с образованием мелкодисперсного факела
- Точность изготовления: Прецизионная пара, микроскопический зазор между иглой и корпусом
- Материал: Легированная сталь с термообработкой (закалка)
- Стандарт: ЕВРО-2
Многодырчатая конструкция с малым диаметром отверстий (0,28 мм) обеспечивает оптимальную геометрию факела распыла и эффективное смесеобразование в цилиндрах V-образных дизелей. Материал и термообработка обеспечивают стойкость к абразивному износу и термическим нагрузкам.
2. Назначение
Распылитель 335.1112110-70 предназначен для выполнения следующих функций в составе дизельной форсунки:
- Дозированная подача топлива: Обеспечение точного количества топлива, поступающего в камеру сгорания за цикл впрыска.
- Распыление топлива: Преобразование струи топлива в мелкодисперсный туман для образования однородной топливно-воздушной смеси.
- Обеспечение стабильной работы двигателя: Поддержание равномерности цикловой подачи по цилиндрам, что влияет на мощностные, экономические и экологические показатели дизеля.
3. Аналоги, кросс-номера и альтернативные обозначения
В каталогах и прайс-листах данная деталь может встречаться под различными заводскими обозначениями. Взаимозаменяемость обеспечивается идентичностью посадочных размеров и гидравлических характеристик.
Кросс-номера распылителей:
| Обозначение | Производитель / Примечание |
|---|---|
| 335.1112110-70 | ЯЗДА (Ярославский завод дизельной аппаратуры) / Базовое обозначение |
| 0511.1112110-1-10 | АЗПИ (Алтайский завод прецизионных изделий) / Полный аналог |
| 335-70 | Сокращенное обозначение для заказа |
| 0511-10 | Сокращенное обозначение для заказа |
| 0511.1112110 | Вариант обозначения без модификации |
Кросс-номера форсунок в сборе, в которые устанавливается данный распылитель:
| Обозначение форсунки | Альтернативное обозначение |
|---|---|
| 267.1112010-11 | 267.1112010-10 |
| 204.1112010-50 | 204.1112010-50-20 |
4. Технические характеристики и материалы
| Параметр | Значение |
|---|---|
| Тип детали | Прецизионный распылитель форсунки (ремонтный) |
| Модель | 335.1112110-70 / 0511.1112110-1-10 |
| Тип распылителя | Закрытый, многодырчатый |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,28 мм |
| Диаметр иглы | 4 мм |
| Эффективное проходное сечение (μf) | 0,210 – 0,230 мм² |
| Давление начала впрыска | Устанавливается при регулировке на стенде |
| Материал | Легированная сталь (закаленная) |
| Экологический класс | ЕВРО-2 |
Примечание: Угол конуса распыла определяется геометрией камеры сгорания конкретного двигателя и в номенклатурных данных публикуется не всегда, поэтому в таблице не указан.
5. Применимость
Данные распылители применяются на дизельных двигателях ЯМЗ экологического класса ЕВРО-2, устанавливаемых на широкий спектр грузовой, специальной и сельскохозяйственной техники.
Таблица применимости:
| Форсунки | Двигатели | Техника |
|---|---|---|
| 267.1112010-11 | ЯМЗ-236НЕ2 (и мод.: -3, -6, -12, -15, -16, -24, -28, -31, -37) | МАЗ: 5336, 5337, 5432, 54329, 5551, 6303, 6317, 6422 и мод. Урал: 4320 (мод. -40, -41 и др.), 5557, 44202 КрАЗ: 6510 и аналогичные Автобусы: ЛАЗ-4207, ЛАЗ-52523, ЛиАЗ-5256, МАЗ-104, Неман-5201, Волжанин-5270 С/х техника: Ростсельмаш ACROS 530, Вектор; Гомсельмаш Палессе (КЗС-10К и др.) |
| 267.1112010-10 | ЯМЗ-236БЕ2 (и мод.) | Техника на базе вышеуказанных шасси с двигателями 236БЕ2 |
| 204.1112010-50 | ЯМЗ-238ДЕ2 (и мод., напр. -5) | МАЗ: 6303, 6317, 6422 (тяжелые шасси и тягачи) Спецтехника: МЗКТ-8022, автогрейдеры, бульдозеры, вездеходы на базе ЯМЗ-238 |
| 204.1112010-50-20 | ЯМЗ-238ДЕ2 (и мод.) | Аналогично вышеуказанному |
Перечень моделей техники (детализировано):
| Бренд | Модели |
|---|---|
| МАЗ | 104, 104С, 4744, 5336, 533602, 533603, 533605-023, 533605-024, 533605-043, 5337, 533702, 5340, 5432, 543202, 543203, 54329, 543302, 543403, 551603, 555102, 630303, 630305, 630705-210, 630705-220, 630705-230, 630705-241, 630705-261, 631705, 642205, 642505 |
| Урал | 4320, 4320-40, 4320-41, 4320-43, 43203-41, 432040, 43206-41, 44202-41, 5557, 5557-40, 6361-02 |
| КрАЗ | 6510 |
| ЛАЗ | 4207, 5207, 52078, 52523, 52528 |
| ЛиАЗ | 5256 |
| Гомсельмаш | КЗС-10К, КЗС ПАЛЕССЕ |
| Ростсельмаш | ACROS 530, Вектор |
| МЗКТ | 8022 |
| Неман | 5201 |
| Волжанин | 5270, 52701, 52702 |
| Прочие | Вездеход ТМ-130, КСК-600 |
6. Правила подбора и замены
Подбор и замена распылителя форсунки требуют строгого соблюдения технологической дисциплины. Деталь является элементом прецизионной пары, и некорректная установка ведет к выходу из строя как самого распылителя, так и двигателя.
- Идентификация детали: Перед заказом необходимо сверить маркировку на корпусе старого распылителя или в документации на форсунку. Убедитесь, что обозначение соответствует одному из кросс-номеров (335.1112110-70 или 0511.1112110-1-10).
- Проверка форсунки: Замена только распылителя допустима при условии исправности остальных элементов форсунки (корпуса, пружины, проставок). Рекомендуется производить замену на специализированном стенде с обязательной разборкой, дефектовкой и последующей регулировкой давления начала впрыска.
- Чистота: Все работы должны проводиться в условиях, исключающих попадание пыли и грязи. Любая абразивная частица, попавшая в зазор прецизионной пары, приводит к заклиниванию иглы.
- Замена уплотнений: При установке распылителя обязательной замене подлежат медные уплотнительные шайбы (под распылитель и под форсунку).
- Момент затяжки: Затяжку гайки распылителя и крепление форсунки в головке блока цилиндров следует производить динамометрическим ключом с усилием, рекомендованным заводом-изготовителем двигателя. Превышение момента затяжки ведет к деформации корпуса распылителя и заклиниванию иглы.
- Регулировка: После установки новых распылителей обязательна регулировка форсунок на стенде (проверка давления начала впрыска, качества распыла, герметичности).
- Комплексная замена: При выходе из строя одного распылителя рекомендуется проверить состояние всех форсунок двигателя. Для обеспечения равномерной работы двигателя целесообразно производить замену распылителей комплектом.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия, г. Ярославль) — производственная компания, специализирующаяся на промышленном восстановлении прецизионных элементов топливной аппаратуры дизельных двигателей.
- Технология: В основе производства лежит технология регенерации, позволяющая восстановить геометрические параметры и гидравлические характеристики изношенных деталей до уровня требований OEM-производителей.
- Оборудование: Предприятие оснащено специализированным стендовым оборудованием для контроля герметичности, гидроплотности, пропускной способности и качества распыла.
- Контроль качества: Производственный процесс включает многоступенчатый контроль на всех этапах восстановления, от входного контроля заготовок до финальной проверки каждого изделия.
- Назначение продукции: Продукция ориентирована на профессиональное использование в условиях станций технического обслуживания грузового транспорта, сельскохозяйственной техники и в ремонтных цехах.
Восстановленный распылитель является экономически обоснованной альтернативой новой детали при сохранении всех функциональных характеристик. Применение данных комплектующих допускается при проведении капитального ремонта топливной аппаратуры квалифицированным персоналом.
Теги для поиска: распылитель 0511.1112110-1-10, распылитель 335.1112110-70, распылитель 335-70, распылитель 0511-10, распылитель дизеля, распылитель топливной аппаратуры, распылитель форсунки 0511.1112110-1-10, распылитель форсунки 335.1112110-70, распылитель форсунки 335-70, распылитель форсунки 0511-10, распылитель форсунки евро 2, распылитель форсунки ЯМЗ 236, распылитель форсунки ЯМЗ 238, распылитель ямз, распылитель ямз евро 2
