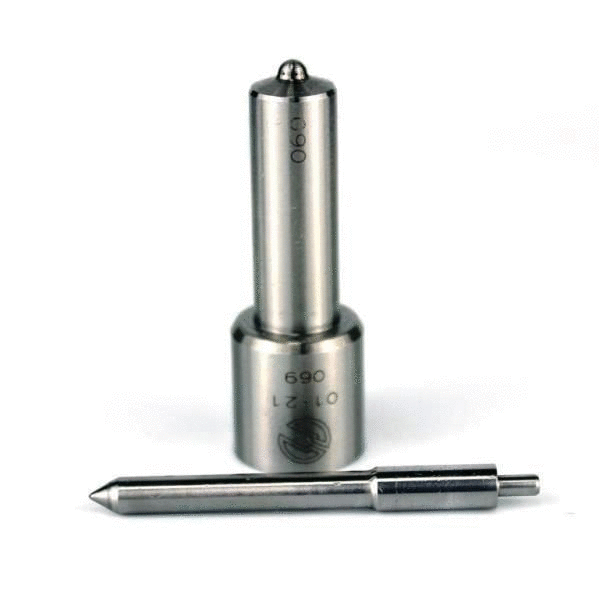

69.111211 Распылитель форсунки. Прецизика 069
Распылитель 069.111211 ремонтный
Артикул: 069.111211
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 069.111211 (заводское обозначение 069.1112110-1, международное типовое обозначение DLLA160P1780) представляет собой прецизионный узел дизельной топливной форсунки закрытого типа. Изделие предназначено для установки в форсунки дизельных двигателей, работающих по экологическому стандарту Евро-3.
Ключевые конструктивные особенности:
- Тип конструкции: Закрытый, многодырчатый (шрифтовый). Впрыск топлива осуществляется только при достижении строго заданного давления, что предотвращает подтекание топлива в камеру сгорания в непредназначенный для этого момент.
- Распыливающий узел: Содержит 7 (семь) прецизионных сопловых отверстий. Диаметр каждого отверстия составляет 0,22 мм.
- Геометрия факела: Угол конуса распыла составляет 160°. Данный параметр строго соответствует геометрии камеры сгорания в поршне двигателей с общей головкой блока цилиндров (ГБЦ).
- Прецизионная пара: Зазор между иглой и корпусом распылителя составляет единицы микрон, что обеспечивает высокое давление впрыска и качественный распыл топливной смеси.
- Материал изготовления: Легированная сталь, прошедшая цементацию и закалку.
2. Назначение
Распылитель применяется в составе топливных форсунок для ремонта и восстановления штатной работы дизельных силовых агрегатов ЯМЗ-656 (рядный, 6 цилиндров) и ЯМЗ-658 (V-образный, 8 цилиндров).
Цели применения:
- Восстановление заводских мощностных и динамических характеристик двигателя.
- Снижение дымности отработавших газов.
- Нормализация расхода топлива.
- Обеспечение соответствия двигателя нормам токсичности Евро-3.
3. Аналоги, кросс-номера и альтернативные обозначения
В таблице ниже приведены основные каталожные номера, под которыми может фигурировать данное изделие в документации различных производителей и поставщиков.
| Производитель / Стандарт | Артикул / Обозначение | Примечание |
|---|---|---|
| АЗПИ / ПРЕЦИЗИКА (РФ) | 069.111211 | Основной артикул |
| АЗПИ / ЯЗДА (РФ) | 069.1112110-1 | Заводское обозначение |
| ЯЗДА (РФ) | 335.1112110-140 | Аналог (краткое обозн. 335-140) |
| BOSCH (Германия) | 0 433 172 087 | Оригинальный номер по каталогу BOSCH |
| BOSCH (Типовое обозн.) | DLLA160P1780 | Международная маркировка типа |
| Прочие (сленг/учет) | 069.1112110, 069-01, 1780 | Упрощенные обозначения в учетных системах |
Расшифровка типового обозначения DLLA160P1780:
- DLLA — тип распылителя (шрифтовый).
- 160 — угол конуса распыла в градусах.
- P — модификация конструкции носика.
- 1780 — код конфигурации и расположения сопловых отверстий.
4. Материал и технические характеристики
Информация о материалах вынесена в отдельный блок. В описании выше она не дублируется.
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый |
| Материал корпуса и иглы | Легированная сталь (цементация, закалка) |
| Твердость поверхности | HRC 60+ |
| Диаметр иглы | 4,5 мм |
| Количество сопловых отверстий | 7 шт. |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 160° |
| Эффективное проходное сечение (μf) | 0,172 – 0,186 мм² |
| Давление начала впрыска (Рвпр) | 300 – 312 кгс/см² (прибл. 29,4 – 30,6 МПа) |
| Соответствие нормам | Евро-3 |
5. Применимость
5.1. Применяемость по форсункам
Изделие предназначено для установки исключительно в форсунки, разработанные для моторов с общей ГБЦ.
| Модель форсунки (заводская) | Альтернативная маркировка |
|---|---|
| 267.1112010-20 | 267-20 |
| 267.1112010-21 | 267-21 |
| 204А.1112010-50.10 | 204А-50.10 |
Внимание: Для форсунок моделей 51.1112010-20, 51.1112010-21 и 470.1112010-10 (двигатели с индивидуальными ГБЦ) применяются другие типы распылителей (в основном с углом 150°). Данный распылитель (160°) для них не подходит.
5.2. Применяемость по двигателям и технике
Ниже приведен перечень техники, комплектуемой двигателями семейств ЯМЗ-656 и ЯМЗ-658 с системой топливоподачи, совместимой с данным распылителем.
| Тип техники | Бренд / Модель | Примечание / Модификации |
|---|---|---|
| Двигатели | ЯМЗ-6562.10 | Включая модификации: 6562.10-01; 6563.10; 6563.10-01...-06 |
| Двигатели | ЯМЗ-6581.10 | Включая модификации: 6581.10-04; 6581.10-08; 6582.10 и др. |
| Автомобили (МАЗ) | МАЗ-5336, 5337, 5340 | Шасси и бортовые (5336А3, 5336А5-320, 5340А3 и др.) |
| Автомобили (МАЗ) | МАЗ-5432, 5433, 5440 | Седельные тягачи (5432А3, 5440А3, 5440А8 и др.) |
| Автомобили (МАЗ) | МАЗ-5551 | Самосвалы (5551А2) |
| Автомобили (МАЗ) | МАЗ-6303, 6312, 6340 | Тяжелые шасси и самосвалы (6303А3, 6312А5-325, 6340А3) |
| Автомобили (МАЗ) | МАЗ-6422, 6430 | Магистральные тягачи (6422А5-320, 6430А8) |
| Автомобили (МАЗ) | МАЗ-6501, 6516 | Самосвалы большой грузоподъемности (6501А8, 6516А8) |
| Автомобили (КрАЗ) | КрАЗ-6443, 7140Н6 | Тягачи и спецшасси |
| Автомобили (КрАЗ) | КрАЗ Н30.0Е, Н30.1Е | Шасси 8х6 |
| Автобусы | ЛиАЗ-5256 | Все модификации с двигателем ЯМЗ-656 |
| Автобусы | МАРЗ, Волжанин, Неман | Модели 4219, 5266, 5270, 5285, 5201 и др. |
| Спецтехника | БелАЗ | Карьерные самосвалы мод. 7540, 7544, 7547 (часть комплектаций) |
| Спецтехника | Кировец (ПТЗ) | Тракторы К-744 (модификации Р1, Р2, Р3) |
| Сельхозтехника | Гомсельмаш | Комбайны «Палессе» GS12, GS812, GS2124 и др. |
| Ж/Д техника | ТУ-10 | Узкоколейные тепловозы |
| Ж/Д техника | МТП, Тяговые мотовозы | Путевые машины и мотовозы метрополитена (СПб) |
6. Правила подбора и замены
При подборе и замене данного компонента необходимо руководствоваться следующими правилами:
- Идентификация по маркировке: На корпусе распылителя обязательно должна присутствовать маркировка DLLA160P1780 или номер 069.1112110-1. Использование распылителей с другим кодом (например, 150-й серии) приведет к некорректной работе двигателя из-за несовпадения геометрии факела и камеры сгорания.
- Контроль типа ГБЦ: Перед заказом необходимо точно определить тип двигателя (общая или индивидуальная ГБЦ). Данный распылитель применяется только на моторах с общей головкой блока.
- Проверка комплектности: Изделие должно быть упаковано в индивидуальную тару, исключающую контакт прецизионных поверхностей с твердыми предметами.
- Дефектовка перед установкой: Запрещается установка распылителя со следами коррозии, механическими повреждениями носика, закоксовыванием отверстий или заклиниванием иглы.
- Технология замены: Замена распылителя должна производиться в условиях специализированной мастерской или сервисного центра топливной аппаратуры с обязательной последующей регулировкой давления начала впрыска на стенде и проверкой качества распыла (герметичность, гидроплотность, звук впрыска).
- Взаимозаменяемость: Артикул 069.111211 производства «Прецизика» полностью взаимозаменяем с оригинальными изделиями BOSCH (0 433 172 087) и аналогами ЯЗДА (335.1112110-140) при условии соблюдения параметров, указанных в разделе «Технические характеристики».
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское производственное предприятие, специализирующееся на выпуске прецизионных деталей топливной аппаратуры для дизельных двигателей. Производственная линейка включает распылители форсунок, плунжерные пары и клапаны для систем питания автотракторной и комбайновой техники.
Продукция компании изготавливается на современном металлообрабатывающем оборудовании с соблюдением технологий термической обработки (цементация, закалка) и финишной шлифовки. Контроль качества осуществляется на всех этапах производства: от входного анализа сырья до испытаний готовых прецизионных пар на герметичность и гидроплотность. Это обеспечивает соответствие выпускаемых распылителей заявленным эталонным параметрам (угол распыла, проходное сечение) и позволяет использовать их в качестве ремонтных деталей, альтернативных оригинальным компонентам.
