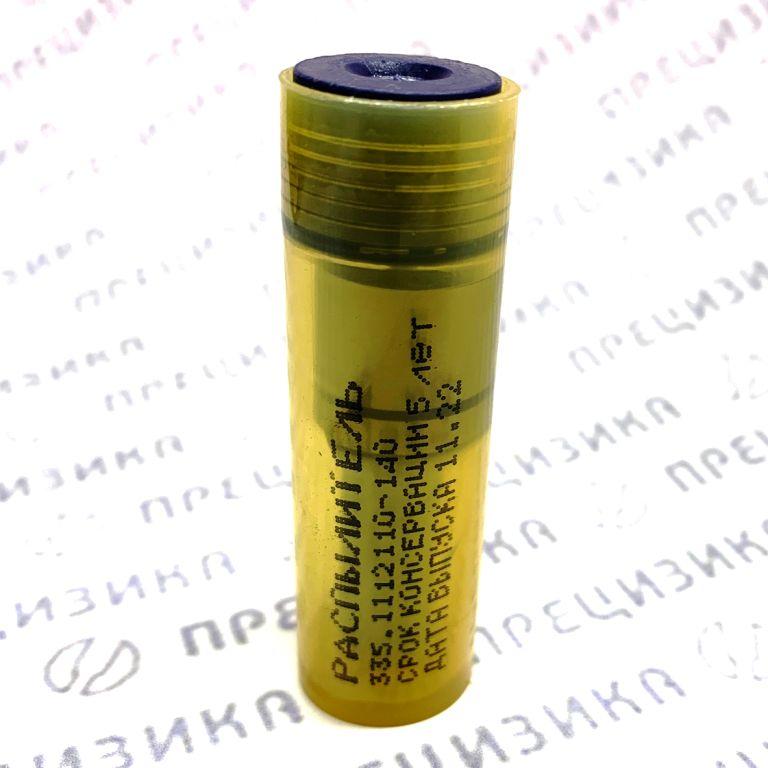

335.1112110-140 Распылитель форсунки. ЯЗДА 335-140
Распылитель 335.1112110-140 (DLLA160P1780)
1. Описание и конструктивные особенности
Распылитель 335.1112110-140 (заводское обозначение ЯЗДА, альтернативное обозначение 069.1112110-1 по каталогу АЗПИ, международное типовое обозначение DLLA160P1780) представляет собой прецизионный узел топливной форсунки дизельного двигателя внутреннего сгорания. Устройство предназначено для дозированной подачи дизельного топлива в камеру сгорания и формирования мелкодисперсного топливного факела заданной геометрии.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип распылителя | Закрытый, многодырчатый (шрифтовый) |
| Принцип работы | Впрыск при достижении порогового давления, исключающий подтекание в закрытом состоянии |
| Прецизионная пара | Игла — корпус, зазор в пределах единиц микрон |
| Сопловые отверстия | 7 отверстий диаметром 0,22 мм |
| Угол конуса распыла | 160° (соответствует геометрии камеры сгорания двигателей с общей ГБЦ) |
| Носик распылителя | Модификация P (в соответствии с классификацией BOSCH) |
| Материал | Легированная сталь с цементацией и последующей закалкой |
| Твёрдость поверхности | HRC 60 и выше |
Конструкция обеспечивает герметичность в закрытом состоянии, равномерное распределение топлива по объёму камеры сгорания и стабильность цикловой подачи на всех режимах работы двигателя.
2. Назначение
Распылитель 335.1112110-140 (069.1112110-1, DLLA160P1780) устанавливается в форсунки дизельных двигателей ЯМЗ-656 и ЯМЗ-658 экологического стандарта Евро-3 исключительно в модификациях с общей головкой блока цилиндров (ГБЦ).
Применяется при ремонте и техническом обслуживании топливной аппаратуры для решения следующих задач:
- восстановление мощностных характеристик и динамики двигателя;
- снижение дымности отработавших газов;
- нормализация удельного расхода топлива;
- обеспечение соответствия нормам токсичности Евро-3.
3. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / Стандарт | Артикул / Обозначение | Примечание |
|---|---|---|
| ЯЗДА (Россия) | 335.1112110-140 | Основной артикул по каталогу завода-изготовителя |
| АЗПИ (Россия) | 069.1112110-1 | Альтернативный артикул (полный: 069.1112110-1-01, 069.1112110-1-ITP) |
| АЗПИ (сокращённый) | 69.111211 | Краткое обозначение |
| BOSCH (Германия) | 0 433 172 087 / 0433172087 | Оригинальный номер по каталогу BOSCH |
| BOSCH (типовое) | DLLA160P1780 | Международное типовое обозначение |
| Прочие маркировки | 069, 069-01, 069-1, 335-140, 1780 | Упрощённые обозначения в каталогах |
Расшифровка типового обозначения DLLA160P1780
| Символ | Значение |
|---|---|
| DLLA | Тип распылителя (шрифтовый, с запорной иглой) |
| 160 | Угол конуса распыла, градусы |
| P | Модификация носика распылителя |
| 1780 | Код конфигурации сопловых отверстий |
4. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый (шрифтовый) |
| Диаметр иглы | 4,5 мм |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 160° |
| Эффективное проходное сечение (μf) | 0,172–0,186 мм² |
| Давление начала впрыска | 300–312 кгс/см² (приблизительно 30 МПа) |
| Материал корпуса и иглы | Легированная сталь, цементация + закалка |
| Твёрдость рабочих поверхностей | HRC 60+ |
| Экологический стандарт | Евро-3 |
| Совместимость с ГБЦ | Только общая головка блока цилиндров |
5. Применимость
5.1. Форсунки
Распылитель применяется в форсунках, устанавливаемых исключительно на двигатели с общей ГБЦ.
| Модель форсунки | Альтернативная маркировка |
|---|---|
| 267.1112010-20 | 267-20 |
| 267.1112010-21 | 267-21 |
| 204А.1112010-50.10 | 204А-50.10 |
Ограничение по совместимости
Для форсунок 51.1112010-20, 51.1112010-21, 470.1112010-10 (двигатели с индивидуальными ГБЦ) применяются распылители с иными параметрами (угол распыла 150° и другие характеристики). Указанные распылители не являются взаимозаменяемыми с 335.1112110-140.
5.2. Двигатели
| Семейство | Конфигурация | Рабочий объём | Мощностной диапазон | Экостандарт |
|---|---|---|---|---|
| ЯМЗ-656 | V6 | 11,15 л | 230–250 л.с. | Евро-3 |
| ЯМЗ-658 | V8 | 14,86 л | 330–400 л.с. | Евро-3 |
Модификации двигателей ЯМЗ-656: ЯМЗ-6562.10; ЯМЗ-6562.10-01; ЯМЗ-6563.10; ЯМЗ-6563.10-01; ЯМЗ-6563.10-02; ЯМЗ-6563.10-03; ЯМЗ-6563.10-04; ЯМЗ-6563.10-05; ЯМЗ-6563.10-06.
Модификации двигателей ЯМЗ-658: ЯМЗ-6581.10; ЯМЗ-6581.10-04; ЯМЗ-6581.10-08; ЯМЗ-6582.10; ЯМЗ-6582.10-01; ЯМЗ-6582.10-02; ЯМЗ-6582.10-04; ЯМЗ-6582.10-06; ЯМЗ-6582.10-07; ЯМЗ-6582.10-08; ЯМЗ-6582.10-09.
5.3. Техника
Двигатели ЯМЗ-656 (общая ГБЦ)
| Категория | Производитель | Модель | Модификации |
|---|---|---|---|
| Автомобили (бортовые, шасси, тягачи, самосвалы) | МАЗ | МАЗ-5336 (4×2) | 5336А3, 5336А5-320, 5336А5-321, 5336А5-340, 5336А5-341 |
| МАЗ | МАЗ-5337 (4×2) | 5337А2 | |
| МАЗ | МАЗ-5340 (4×2) | 5340А3, 5340А5 | |
| МАЗ | МАЗ-5432 (4×2, седельный тягач) | 5432А3, 5432А5 | |
| МАЗ | МАЗ-5433 (4×2) | 5433А2 | |
| МАЗ | МАЗ-5440 (4×2, седельный тягач) | 5440А3, 5440А8 | |
| МАЗ | МАЗ-5551 (4×2, самосвал) | 5551А2 | |
| МАЗ | МАЗ-6303 (6×4) | 6303А3, 6303А5-321, 6303А5-325, 6303А8 | |
| МАЗ | МАЗ-6312 (6×4) | 6312А5-325, 6312А8 | |
| МАЗ | МАЗ-6340 (6×4) | 6340А3 | |
| МАЗ | МАЗ-6422 (6×4, седельный тягач) | 6422А5-320, 6422А8 | |
| МАЗ | МАЗ-6430 (6×4, седельный тягач) | 6430А8 | |
| МАЗ | МАЗ-6501 (6×4, самосвал) | 6501А8 | |
| Автобусы | ЛиАЗ | ЛиАЗ-5256 | Модификации с ЯМЗ-656 |
| МАРЗ | МАРЗ-4219, МАРЗ-5266 | Модификации с ЯМЗ-656 | |
| Волжанин | Волжанин-5270, Волжанин-5285 | Часть модификаций | |
| Неман | Неман-5201, Неман-52012 | Часть модификаций | |
| Спецтехника | Тепловозы ТУ-10 | Узкоколейные | — |
| Тяговые модули МТП | — | — | |
| Мотовозы для метрополитена | СПб | — | |
| Гомсельмаш (Палессе) | GS12, GS812 | Комбайны | |
| Дизель-генераторные установки | На базе ЯМЗ-656 | — |
Двигатели ЯМЗ-658 (общая ГБЦ)
| Категория | Производитель | Модель | Модификации |
|---|---|---|---|
| Автомобили (тяжёлые, 4×2, 6×4, 6×6, 8×4) | МАЗ | МАЗ-5516 (6×4, самосвал) | 5516А5-372, 5516А5-375, 5516А5-381, 5516А5-391, 5516А5-393, 5516А5-394, 5516А8 |
| МАЗ | МАЗ-6422 (6×4, седельный тягач) | 6422А5-320, 6422А8 | |
| МАЗ | МАЗ-6430 (6×4, седельный тягач) | 6430А8 | |
| МАЗ | МАЗ-6501 (6×4, самосвал) | 6501А8 | |
| МАЗ | МАЗ-6516 (6×4, самосвал) | 6516А8 | |
| МАЗ | МАЗ-5340 (4×2) | Часть модификаций | |
| МАЗ | МАЗ-5440 (4×2, седельный тягач) | Часть модификаций | |
| МАЗ | МАЗ-6303 (6×4) | Часть модификаций | |
| МАЗ | МАЗ-6312 (6×4) | Часть модификаций | |
| КрАЗ | КрАЗ-6443 (6×6, седельный тягач) | — | |
| КрАЗ | КрАЗ-7140Н6 (6×6, шасси) | — | |
| КрАЗ | КрАЗ Н30.0Е, КрАЗ Н30.1Е (8×6, шасси, 30 т) | — | |
| Карьерная техника | БелАЗ | БелАЗ-7540, БелАЗ-7544, БелАЗ-7547 | Часть модификаций с ЯМЗ-658 |
| Тракторы | Кировский завод | К-744 Р1, К-744 Р2, К-744 Р3 | — |
| Комбайны | Гомсельмаш | GS2124 | Зерноуборочный |
| Дизель-генераторные установки | — | На базе ЯМЗ-658 | — |
6. Правила подбора и замены
При подборе распылителя 335.1112110-140 необходимо руководствоваться следующими правилами:
- Проверка соответствия типа ГБЦ. Распылитель предназначен исключительно для двигателей ЯМЗ-656/658 с общей головкой блока цилиндров. Установка на двигатели с индивидуальными ГБЦ не допускается ввиду несоответствия геометрии факела распыла.
- Идентификация форсунки. Перед заказом необходимо сверить маркировку форсунки. Допустимые модели: 267.1112010-20, 267.1112010-21, 204А.1112010-50.10. Для форсунок 51.1112010-20, 51.1112010-21, 470.1112010-10 требуется иной распылитель.
- Проверка кросс-номеров. При замене допускается использование любого из эквивалентных артикулов: 069.1112110-1, 335.1112110-140, DLLA160P1780, 0 433 172 087, 0433172087, 69.111211.
- Проверка состояния прецизионной пары. Замена распылителя производится только в сборе (корпус + игла). Использование иглы от одного производителя с корпусом от другого не допускается.
- Проверка давления начала впрыска. После замены распылителя обязательна регулировка форсунки на стенде с установкой давления начала впрыска в диапазоне 300–312 кгс/см².
- Очистка и сборка. Перед установкой нового распылителя необходимо промыть все детали форсунки в чистом дизельном топливе. Сборка производится в условиях, исключающих попадание абразивных частиц.
- Момент затяжки. Затяжку гайки распылителя производить динамометрическим ключом с усилием, рекомендованным заводом-изготовителем форсунки, во избежание деформации корпуса и нарушения подвижности иглы.
7. О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Завод расположен в г. Ярославль.
Основные сведения о производителе
| Параметр | Информация |
|---|---|
| Полное наименование | Акционерное общество «Ярославский завод дизельной аппаратуры» |
| Сокращённое наименование | АО «ЯЗДА» |
| Расположение | Россия, г. Ярославль |
| Специализация | Топливная аппаратура для дизельных двигателей |
| Основная продукция | ТНВД, форсунки, распылители, плунжерные пары, клапанные узлы |
Качество продукции ЯЗДА обеспечивается:
- применением легированных сталей с цементацией и закалкой рабочих поверхностей;
- контролем геометрических параметров с точностью до микрон;
- стендовыми испытаниями гидравлических характеристик каждой партии;
- соответствием конструкторской документации требованиям двигателестроительных заводов (ЯМЗ, МАЗ, КрАЗ);
- наличием сертификатов соответствия на продукцию.
Продукция ЯЗДА поставляется как на конвейеры двигателестроительных заводов, так и на рынок запасных частей. Изделия проходят многоступенчатый контроль качества, включая контроль герметичности, гидравлической плотности и подвижности иглы в корпусе распылителя.
