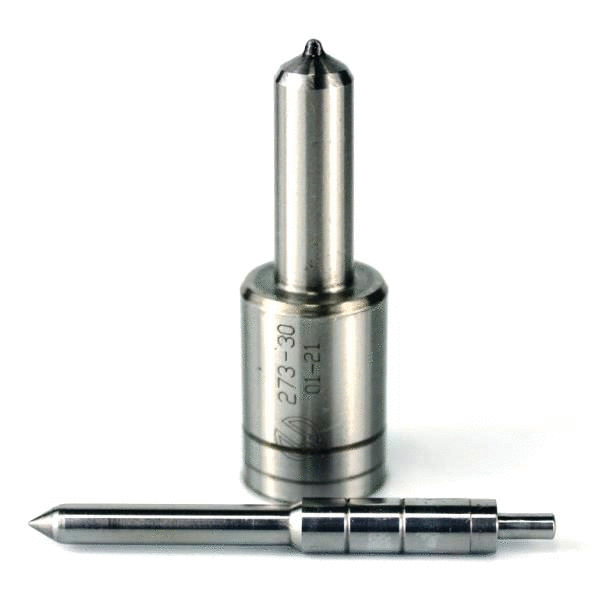

273.1112010-30 Распылитель форсунки. Прецизика 273-30
Распылитель 273.1112110-30 (ремонтный)
Распылитель 273.1112110-30 представляет собой восстановленную прецизионную деталь дизельной топливной аппаратуры. Является сменным рабочим элементом форсунки закрытого типа. Данная деталь предназначена для установки в форсунки дизельных двигателей КАМАЗ экологического класса Евро-1. Изделие относится к категории многодырчатых распылителей и выполняет функцию дозированной подачи и мелкодисперсного распыла топлива в камере сгорания.
1. Конструктивные особенности
Распылитель 273.1112110-30 состоит из корпуса и запорной иглы, образующих прецизионную пару. Герметичность сопряжения обеспечивается высокой точностью обработки контактных поверхностей.
Ключевые конструктивные элементы:
- Корпус: цельный, с осевым каналом для подвода топлива и кольцевой полостью (колодцем) в нижней части.
- Запорная игла: подвижный элемент, притертый к седлу корпуса. Обеспечивает герметичное запирание и четкую отсечку подачи топлива.
- Сопловой наконечник: имеет 5 (пять) распыливающих отверстий малого диаметра, расположенных под заданным углом для формирования требуемого факела распыла.
- Хвостовик: служит для точного позиционирования распылителя в корпусе форсунки.
Принцип действия: топливо под высоким давлением от ТНВД поступает в канал форсунки и далее в кольцевую полость распылителя. Давление воздействует на конусную поверхность иглы. При превышении усилия затяжки пружины форсунки (давление начала впрыска) игла приподнимается, открывая доступ топлива к сопловым отверстиям. Происходит впрыск. После падения давления игла под действием пружины возвращается на седло, обеспечивая герметичность и отсечку.
2. Назначение
Изделие предназначено для использования в качестве сменного элемента при ремонте и техническом обслуживании дизельных форсунок. Целевое назначение — восстановление рабочих параметров топливной аппаратуры двигателей КАМАЗ, соответствующих экологическому стандарту Евро-1, до уровня, близкого к параметрам новых оригинальных деталей. Применение данного распылителя обеспечивает штатное смесеобразование и процесс сгорания топлива.
3. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 273.1112110-30 и модель 1379.1112110.01 являются прямыми конструктивными аналогами, взаимозаменяемыми по посадочным размерам. Основное различие заключается в экологическом классе двигателя, для которого они предназначены. Модель 1379.1112110.01 разработана для двигателей стандарта Евро-2.
| Производитель / Бренд | Каталожный номер / Артикул | Примечание |
|---|---|---|
| ЯЗДА (Россия) | 273.1112110-30 | Оригинальный номер для двигателей стандарта Евро-1. |
| АЗПИ (Россия) | 1379.1112110.01 | Прямой аналог для двигателей стандарта Евро-2. |
| Bosch (Германия) | DLLA 148 S 1380 | Западный аналог. Маркировка: D — дизель, L — бесштифтовый, L — охлаждение топливом, A — тип хвостовика, 148 — угол распыла, S — корпус с 5 отверстиями, 1380 — номер серии. |
| Bosch (Германия) | 0 433 272 037 | Десятизначный каталожный номер Bosch для заказа. |
| Motorpal (Чехия) | H50S 10A 1617 | Европейский аналог, распространенный на рынке СНГ. |
Альтернативные обозначения (торговые и сокращенные):273-30, 1379.1112110, 1379.01, 1379-01.
4. Типоразмер, обозначение, материал и технические характеристики
Типоразмер: посадочный диаметр корпуса соответствует стандарту для форсунок КАМАЗ серии ЯЗДА (под гайку распылителя). Диаметр иглы составляет 6 мм.
Материалы
| Элемент | Материал | Обработка / Свойства |
|---|---|---|
| Корпус | Легированная высокоуглеродистая инструментальная сталь | Цементация и закалка для высокой твердости и износостойкости. |
| Игла | Быстрорежущая или аналогичная инструментальная сталь | Прецизионная обработка конусной запирающей поверхности. |
| Сопловой наконечник | Термоупрочненная сталь | Прецизионная лазерная или электроэрозионная обработка отверстий. |
| Поверхность | — | Антикоррозионное покрытие (фосфатирование, воронение). |
Технические характеристики (сводная таблица)
| Характеристика | 273.1112110-30 (Евро-1) | 1379.1112110.01 (Евро-2, для сравнения) |
|---|---|---|
| Тип | Многодырчатый, закрытого типа | Многодырчатый, закрытого типа |
| Экологический класс | ЕВРО-1 | ЕВРО-2 |
| Количество сопловых отверстий | 5 | 5 |
| Диаметр сопловых отверстий, мм | ~0,33 | ~0,33 (±0,005 мм, повышенная точность) |
| Угол конуса распыла, град. | ~148° | ~148° |
| Эффективное проходное сечение, мм² | 0,260 – 0,280 | 0,260 – 0,280 |
| Диаметр иглы, мм | 6 | 6 |
| Ход иглы, мм | ~0,3 | ~0,25 – 0,3 |
| Давление начала впрыска (в сборе), МПа | 21,5 – 22,0 | 22,0 – 23,0 |
| Вес, г | ~60 | ~60 |
| Момент затяжки гайки распылителя, Н·м | 70 – 80 | 70 – 80 |
5. Применимость
Форсунки (узел в сборе)
Распылитель 273.1112110-30 устанавливается в следующие модели форсунок:
- 273.1112010-31 (основное применение)
- 273.1112010-30
- 273.1112010-20
- Другие модификации форсунок ЯЗДА для двигателей Евро-1.
Двигатели и техника
| Форсунки (узел) | Двигатели | Техника (примеры) |
|---|---|---|
| 273.1112010-31 | КАМАЗ-740.11-240 | КАМАЗ-53215, КАМАЗ-54115, КАМАЗ-55111, КАМАЗ-65111 |
| 273.1112010-30 | КАМАЗ-740.13-260 | КАМАЗ-53229, КАМАЗ-65115, КАМАЗ-43118 |
| 273.1112010-20 | КАМАЗ-740.14-260 | КАМАЗ-4326, КАМАЗ-43114, КАМАЗ-43115 |
| Аналоги ЯЗДА | КАМАЗ-740.17-240 | Автобусы НефАЗ-5299, ЛиАЗ-5256 (ранние модификации) |
| Комбайны Ростсельмаш: Дон-1500Б, ACROS 530 (ранние) | ||
| Комбайны Гомсельмаш: Полесье (ранние) | ||
| Тракторы: ХТЗ-Т-150, ВТЗ-Т-4А |
Важно: распылитель 273.1112110-30 предназначен строго для двигателей экологического класса Евро-1. Для двигателей Евро-2 (например, КАМАЗ-740.30-260, 740.50-360, 740.51-320 и др.) следует использовать его конструктивный аналог 1379.1112110.01.
6. Правила подбора и замены
- Идентификация двигателя: перед заказом необходимо точно определить модель и экологический класс двигателя. Установка распылителя, не соответствующего классу, может привести к отклонению параметров токсичности выхлопа и некорректной работе двигателя.
- Состояние форсунки: замена распылителя должна производиться только после полной дефектовки форсунки. Необходимо проверить состояние корпуса, пружины, шайб и других элементов. Установка нового распылителя в изношенный корпус не гарантирует восстановления рабочих параметров.
- Чистота: все работы по замене должны проводиться в условиях, исключающих попадание загрязнений. Прецизионные пары чувствительны к абразивным частицам.
- Момент затяжки: затяжку гайки распылителя производить динамометрическим ключом с усилием 70–80 Н·м. Превышение момента может привести к деформации корпуса и заклиниванию иглы.
- Настройка давления: после замены распылителя обязательна регулировка давления начала впрыска на стенде в соответствии с технической документацией на конкретную модель двигателя.
- Взаимозаменяемость:273.1112110-30 и 1379.1112110.01 являются геометрически взаимозаменяемыми, но не всегда корректной заменой по техническим параметрам. Для двигателей Евро-1 следует применять 273.1112110-30, для Евро-2 — 1379.1112110.01.
7. О производителе и качестве продукции
Бренд: ПРЕЦИЗИКА.
Производитель: ООО ПКФ «Прецизика» (Россия).
Компания ООО ПКФ «Прецизика» специализируется на восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей.
Технологический процесс восстановления включает:
- Входную дефектовку и сортировку бывших в употреблении корпусов и игл.
- Восстановление геометрии посадочных и рабочих поверхностей.
- Восстановление износостойкости поверхностей.
- Селективную сборку пар с обеспечением требуемых зазоров.
- Финальные испытания каждого изделия на специализированных стендах.
Контроль качества: каждое изделие проходит проверку на:
- Герметичность запирающего конуса.
- Производительность (пропускную способность).
- Качество распыла (форму факела, равномерность подачи).
- Соответствие расходных характеристик эталонным значениям.
Гарантийный срок на восстановленные изделия составляет 12 (двенадцать) месяцев с даты продажи при условии соблюдения правил установки и эксплуатации. Восстановленная продукция является экономически целесообразной альтернативой новым деталям, обеспечивая близкий к оригиналу ресурс и рабочие характеристики, подтвержденные протоколами испытаний.
