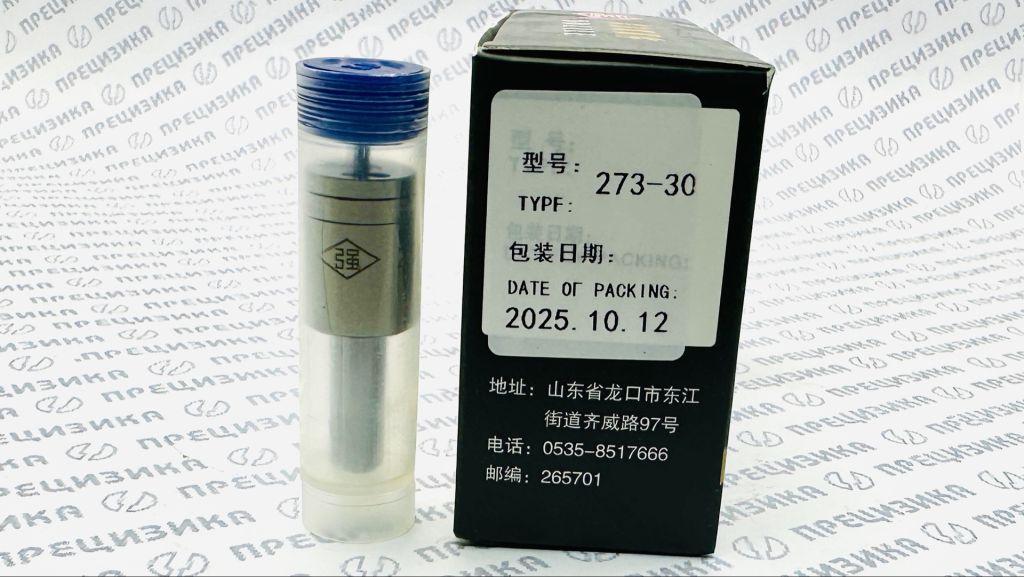

273.1112110-30 Распылитель форсунки. KANGDA 273-30
Распылитель 273.1112110-30
Артикул: 273.1112110-30
Бренд: KANGDA
Производитель: Shandong Kangda (Китай)
1. Назначение и общее описание
Распылитель 273.1112110-30 представляет собой прецизионный сменный элемент дизельной топливной форсунки закрытого типа. Деталь предназначена для дозированной подачи и мелкодисперсного распыла дизельного топлива в камере сгорания двигателя под высоким давлением.
Изделие относится к классу многодырчатых бесштифтовых распылителей. Конструктивно состоит из корпуса и запорной иглы, образующих прецизионную пару. Герметичность пары обеспечивается гидравлической плотностью зазора.
Принцип работы
| № | Описание этапа |
|---|---|
| 1 | Топливо от ТНВД поступает в кольцевую полость (колодец) распылителя. |
| 2 | Воздействие давления на конусную поверхность иглы создает подъемную силу. |
| 3 | При достижении давления начала впрыска (настройка форсунки) игла приподнимается. |
| 4 | Топливо через 5 сопловых отверстий впрыскивается в цилиндр. |
| 5 | При падении давления игла возвращается в седло, обеспечивая резкую отсечку подачи. |
2. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / Бренд | Каталожный номер / Артикул | Примечание |
|---|---|---|
| ЯЗДА (РФ) | 273.1112110-30 | Базовое обозначение, стандарт ЕВРО-1 |
| АЗПИ (РФ) | 1379.1112110.01 | Аналог, стандарт ЕВРО-2 |
| АЗПИ (РФ) | 1379.01 / 1379-01 | Краткое торговое обозначение |
| Bosch | DLLA 148 S 1380 | Международный аналог |
| Bosch | 0 433 272 037 | Десятизначный каталожный номер Bosch |
| Motorpal (Чехия) | H50S 10A 1617 | Европейский аналог |
3. Типоразмер, обозначение, материалы и технические характеристики
3.1. Типоразмер и конструктивные параметры
Изделие соответствует посадочным местам форсунок типа ЯЗДА, применяемых на дизельных двигателях КАМАЗ.
3.2. Материалы изготовления
| Элемент | Материал и обработка |
|---|---|
| Корпус | Легированная высокоуглеродистая сталь. Подвергается цементации и закалке для обеспечения высокой поверхностной твердости и износостойкости. |
| Игла | Быстрорежущая сталь с прецизионной обработкой направляющей и запирающей конусной поверхности. |
| Сопловой наконечник | Термоупрочнен. Отверстия выполняются методом электроэрозионной или лазерной обработки. |
| Покрытие | Корпус имеет антикоррозионное покрытие (оксидирование/фосфатирование). |
3.3. Технические характеристики
| Характеристика | Значение для 273.1112110-30 |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа |
| Экологический класс | ЕВРО-1 |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий, мм | 0,33 (±0,005) |
| Угол конуса распыла, град. | ~148° |
| Эффективное проходное сечение, мм² | 0,260 – 0,280 |
| Диаметр иглы, мм | 6 |
| Ход иглы, мм | ~0,3 |
| Давление начала впрыска (в сборе), МПа | 21,5 – 22,0 |
| Вес, г | ~60 |
| Момент затяжки гайки распылителя, Н·м | 70 – 80 |
4. Применимость
4.1. Для распылителя 273.1112110-30 (ЕВРО-1)
| Форсунки (в сборе) | Двигатели | Техника |
|---|---|---|
| 273.1112010-31 | КАМАЗ-740.11-240 | КАМАЗ 53215, 54115, 55111, 53229, 65111 |
| 273.1112010-20 | КАМАЗ-740.13-260 | КАМАЗ 4326, 43114, 43115, 43118 |
| — | КАМАЗ-740.14-260 | НефАЗ (ранние модели) |
| — | КАМАЗ-740.17-240 | ЛиАЗ (с двигателями КАМАЗ Евро-1) |
| — | — | Комбайны: Дон-1500Б, Acros 530 (ранние), Полесье |
| — | — | Тракторы: ХТЗ, ВТЗ, Алттрак |
4.2. Для распылителя 1379.1112110.01 (ЕВРО-2) — Аналог
| Форсунки (в сборе) | Двигатели | Техника |
|---|---|---|
| 33.1112010-01 | КАМАЗ-740.30-260 | КАМАЗ 6520, 6522, 45141, 45143, 65115, 6540 |
| 273.1112010-31 | КАМАЗ-740.31-240 | КАМАЗ 54115, 5460, 65116 |
| — | КАМАЗ-740.50-360 | КАМАЗ 53215, 53228, 53229, 65117 |
| — | КАМАЗ-740.51-320 | КАМАЗ 43118, 4350, 5350 (Мустанг) |
| — | КАМАЗ-740.52-260 | НефАЗ, ЛиАЗ, Волжанин (основные модели) |
| — | КАМАЗ-740.53-290 | Комбайны Вектор, Acros, Дон |
| — | КАМАЗ-740.54-300 | Тракторы Versatile |
| — | КАМАЗ-740.55-300 | Прочая спецтехника на шасси КАМАЗ |
5. Правила подбора и замены
| Правило | Описание |
|---|---|
| Геометрическая совместимость | Оба распылителя (273.1112110-30 и 1379.1112110.01) имеют идентичные посадочные места и являются геометрически взаимозаменяемыми. Установка возможна в корпуса форсунок одного типа. |
| Экологическое соответствие | Для двигателей класса ЕВРО-1 следует использовать базовую модель 273.1112110-30. Для двигателей ЕВРО-2 (с интеркулером) рекомендуется установка модернизированной версии 1379.1112110.01, имеющей оптимизированный объем колодца для снижения выбросов. |
| Комплектность | Замена должна производиться комплектно (на всех форсунках двигателя) для обеспечения равномерности работы цилиндров и балансировки давления. |
| Чистота | Монтаж необходимо производить в условиях, исключающих попадание абразивных частиц в топливную магистраль и колодец форсунки. Запрещается использовать ветошь, оставляющую ворс. |
| Регулировка | После замены распылителей обязательна проверка и регулировка давления начала впрыска на стенде. Давление должно соответствовать спецификации для данной модели двигателя. |
| Запрет на разборку | Прецизионная пара "корпус-игла" является нераздельной. Извлечение иглы из корпуса и ее разукомплектование при переборке не допускается (ведет к потере гидроплотности). |
| Дефектовка | Перед установкой нового распылителя необходимо проверить состояние сопловых отверстий и распылителя визуально на предмет закоксовывания, механических повреждений и коррозии конуса иглы. |
6. О производителе и качестве продукции
Shandong Kangda — китайский производитель компонентов топливной аппаратуры, поставляющий продукцию на рынки запасных частей для дизельной техники. Продукция завода ориентирована на воспроизведение геометрических и гидравлических параметров оригинальных деталей производства ЯЗДА/АЗПИ.
Контроль качества
Прецизионные пары, выпускаемые под брендом KANGDA, проходят контроль на гидроплотность, герметичность запирающего конуса, пропускную способность и гидравлическое сопротивление. Качество обработки сопловых отверстий контролируется для обеспечения заявленного угла распыла и дисперсности факела.
Эксплуатационные свойства
Используемые стали и технологии термообработки обеспечивают необходимую износостойкость при работе с современными сортами дизельного топлива с пониженным содержанием серы. Ресурс изделия сопоставим с аналогами среднего ценового сегмента при условии соблюдения регламентов ТО топливной системы (своевременная замена фильтров, контроль работы ТНВД).
