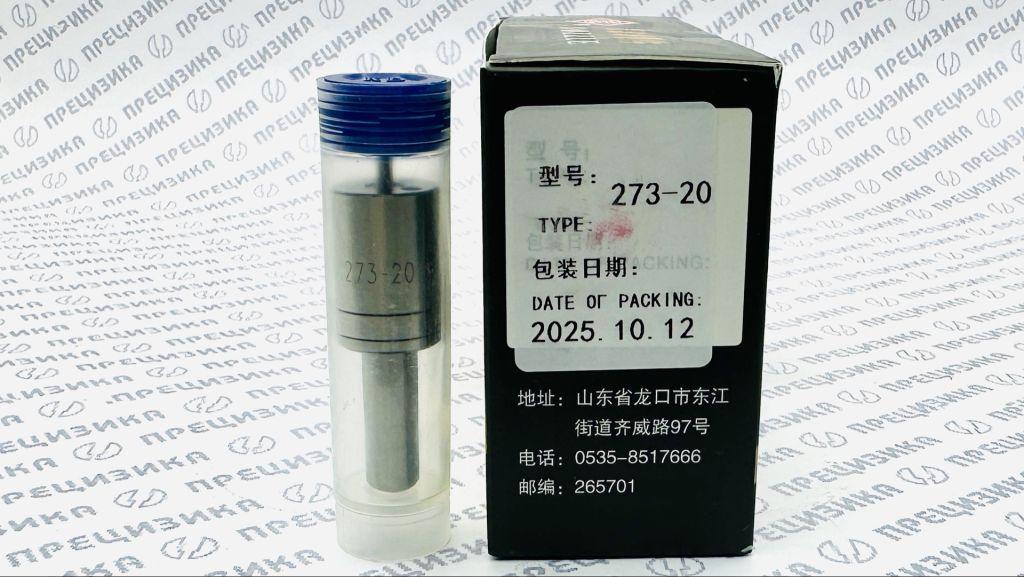

273.1112110-20 Распылитель форсунки ЕВРО-2 KANGDA
Распылитель 273.1112110-20
Артикул: 273.1112110-20
Бренд: KANGDA
Производитель: Shandong Kangda (Китай)
Тип товара: Прецизионная пара распылителя дизельной форсунки (корпус + игла)
1. Описание и конструктивные особенности
Распылитель 273.1112110-20 представляет собой прецизионный узел форсунки дизельного двигателя. Деталь предназначена для установки в корпус форсунки 273.1112010-20 и обеспечивает дозированную подачу, мелкодисперсное распыление и герметичную отсечку топлива в камере сгорания. Относится к топливной аппаратуре механического типа с рядным ТНВД.
Узел состоит из двух деталей: корпуса распылителя и запорной иглы. Пара подобрана методом селективной сборки. Зазор между направляющей частью иглы и корпусом составляет несколько микрон. Раскомплектация пары запрещена, так как ведёт к потере гидроплотности и выходу форсунки из строя.
Конструктивные особенности
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многоструйный |
| Количество сопловых отверстий | 5 |
| Профиль носка корпуса и иглы | Рассчитан на давление впрыска до 18 МПа |
| Посадочный диаметр корпуса | 14,8 мм |
| Диаметр направляющей части иглы | 6 мм |
| Уплотнение по конусу | Обеспечивает отсечку топлива после завершения впрыска |
| Маркировка на корпусе | 273-20 или 273.1112110-20 |
2. Назначение
Распылитель 273.1112110-20 устанавливается в форсунку 273.1112010-20.
Функциональные задачи узла
| Задача | Описание |
|---|---|
| Формирование факела распыла | Создание факела заданной геометрии, соответствующего профилю камеры сгорания поршня |
| Мелкодисперсное распыление | Обеспечение туманообразного состояния топлива для полного сгорания |
| Герметичное запирание | Исключение подтекания топлива в камеру сгорания между впрысками |
| Резкая отсечка подачи | Предотвращение догорания и дымления по завершении цикла впрыска |
Применяется при ремонте и обслуживании топливной аппаратуры дизельных двигателей КАМАЗ с механической системой впрыска.
3. Аналоги, кросс-номера и альтернативные обозначения
Распылители серий 273 и 1379 имеют одинаковые посадочные размеры, но различаются настройками давления и геометрией распылителя. Установка распылителя 273-й серии на двигатели Евро-2 не допускается.
Таблица 1. Кросс-номера и обозначения
| Каталожный признак | Обозначение | Примечание |
|---|---|---|
| Основной номер | 273.1112110-20 | Оригинальное обозначение |
| Краткое обозначение | 273-20 | Торговое наименование |
| Тип по стандарту | DLLA 148P | Корпус 14,8 мм |
| Аналог Bosch (справочно) | 0 434 250 054 | В зависимости от партии |
| Аналог Bosch (справочно) | 0 434 250 077 | В зависимости от партии |
| Модернизированная версия | 273.1112110-40 | Усиленный вариант |
| Последующее поколение | 1379.1112110 | Не является прямым аналогом |
| Альтернативный производитель | НЗТА (Ногинск) | Лицензионная копия |
Таблица 2. Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Типоразмер корпуса | DLLA 148 |
| Посадочный диаметр | 14,8 мм |
| Стандарт серии | 273 |
| Модификация | -20 |
| Полное обозначение | 273.1112110-20 |
4. Материал и технические характеристики
Таблица 3. Технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Легированная сталь, цементация, закалка |
| Материал иглы | Быстрорежущая или инструментальная сталь |
| Твердость прецизионных поверхностей | HRC 58–62 |
| Посадочный диаметр корпуса | 14,8 мм |
| Диаметр направляющей иглы | 6 мм |
| Количество сопловых отверстий | 5 |
| Суммарное проходное сечение | 0,240–0,255 мм² |
| Давление начала впрыска | 24,0–26,5 МПа (245–270 кгс/см) |
| Ход иглы | 0,25–0,30 мм |
5. Применимость
Распылитель 273.1112110-20 применяется только с форсункой 273.1112010-20. Указанная форсунка устанавливается на двигатели КАМАЗ экологического класса Евро-0 и ранние версии Евро-1.
Таблица 4. Применимость
| Форсунка | Двигатель | Техника (примеры) |
|---|---|---|
| 273.1112010-20 | 740.10 (210 л.с.) | Самосвалы 5511, бортовые 5320, седельные тягачи 5410, шасси 53212 |
| 273.1112010-20 | 740.10-20 (220 л.с.) | КАМАЗ 54112, 55102, 53212 (модернизированные) |
| 273.1112010-20 | 7403.10 (260 л.с., турбо) | КАМАЗ 54112 (турбо), 55111 (ранние серии) |
| 273.1112010-20 | 740.06 (220 л.с., турбо) | Лесовозы, шасси под спецнадстройки |
| 273.1112010-20 | 740.02 (180 л.с.) | Автобусы ЛАЗ, ЛиАЗ (с двигателем КАМАЗ), спецшасси |
| 273.1112010-20 | 740.11 / 740.13 (ранние версии) | КАМАЗ 53215, 65115 (до 1998–2000 г.в., до внедрения системы 1379) |
Примечание: для двигателей 740.30, 740.31, 740.50 и более поздних (Евро-2) применяется распылитель 1379.1112110.
6. Правила подбора и замены
Перед установкой необходимо сверить маркировку двигателя. Распылитель 273.1112110-20 предназначен только для форсунки 273.1112010-20.
Порядок подбора
| Шаг | Действие |
|---|---|
| 1 | Проверить модель двигателя по табличке на блоке цилиндров |
| 2 | Убедиться, что форсунка соответствует номеру 273.1112010-20 |
| 3 | Проверить комплектность распылителя: игла должна находиться в корпусе |
| 4 | Проверить наличие консервационной смазки на поверхности |
Рекомендуется менять распылители комплектом на весь двигатель — 8 штук для сохранения равномерности работы цилиндров.
Порядок замены
| Шаг | Действие |
|---|---|
| 1 | Разобрать форсунку |
| 2 | Промыть корпус и детали |
| 3 | Проверить состояние пружины и фильтрующего элемента |
| 4 | Установить новый распылитель в чистый корпус |
| 5 | Собрать форсунку |
| 6 | Выставить давление начала впрыска на стенде |
| 7 | Проверить качество распыла и герметичность по конусу |
| 8 | Установить форсунку в головку блока с соблюдением момента затяжки |
Внимание: установка нового распылителя в загрязнённый корпус приводит к заклиниванию иглы и выходу детали из строя.
7. О производителе и качестве продукции
Shandong Kangda — китайское предприятие, специализирующееся на выпуске компонентов топливной аппаратуры для дизельных двигателей. Производство расположено в провинции Шаньдун.
Продукция KANGDA относится к сегменту вторичного рынка (aftermarket). Выпускается на автоматизированных линиях с применением селективной сборки. По геометрии, твёрдости и гидроплотности соответствует техническим условиям на распылители серии 273.
Изделия KANGDA — лицензионный аналог, изготовленный по конструкторской документации. Ресурс может быть ниже оригинала, но при соблюдении правил установки и использовании качественного топлива обеспечивается стабильная работа в пределах межсервисного интервала. Продукция поставляется с консервацией, предотвращающей коррозию при хранении.
