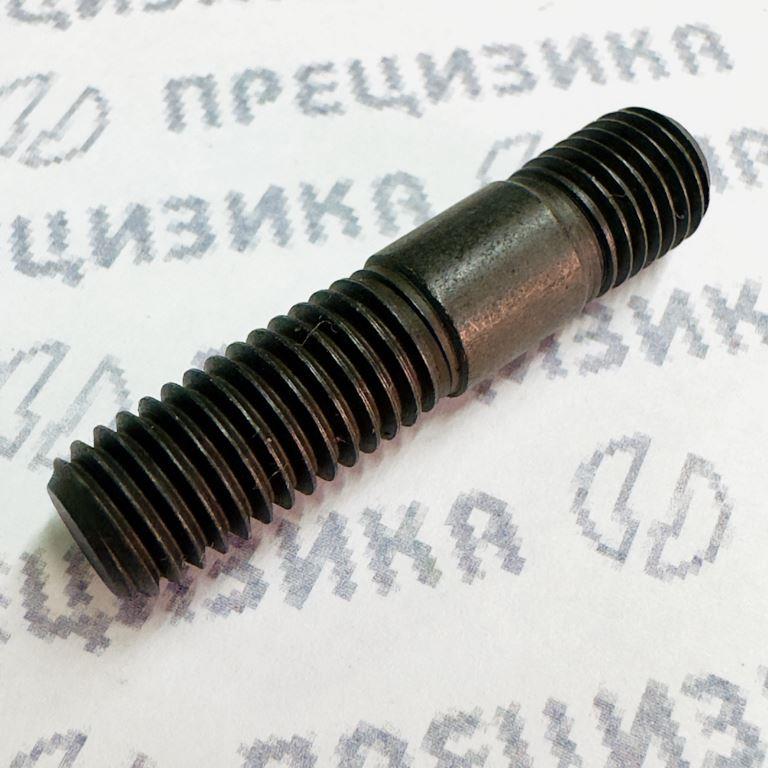

320.23004 Шпилька привода ТНВД ММЗ ЯЗДА
320.23004 Шпилька привода ТНВД ММЗ
Артикул: 320.23004
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры» (ЯЗДА)
1. Описание
Шпилька 320.23004 представляет собой крепёжный элемент специальной конструкции, предназначенный для фиксации составных частей полумуфты привода топливного насоса высокого давления. Деталь обеспечивает беззазорное соединение фланцев полумуфты, передающих крутящий момент от распределительной шестерни двигателя к кулачковому валу ТНВД. Шпилька поставляется в комплекте с гайкой и стопорной шайбой, образуя готовый к монтажу узел. Изделие относится к быстроизнашиваемым компонентам привода и подлежит обязательной замене при обнаружении деформации, трещин или повреждения резьбовой части.
2. Расположение
Шпилька устанавливается в узел полумуфты привода (каталожный номер полумуфты в сборе — 773.1111330 либо аналогичный). Полумуфта закреплена на конической поверхности вала ТНВД. Шпильки равномерно распределены по окружности фланца полумуфты и стягивают ведомую часть привода с ведущей пластиной, соединённой с шестернёй газораспределительного механизма.
3. Модели ТНВД
Изделие применяется в рядных ТНВД серии «Компакт-32» и их модификациях. Перечень моделей, совместимых со шпилькой 320.23004, приведён в таблице.
| Серия насоса | Примеры модификаций |
|---|---|
| 363.1111005 | -40.01, -40.01Т, -40.02, -40.02Т, -40.04, -40.04Т, -40.05, -40.09, -40.11, -40.14 |
| 363.1111005 | -41.04, -41.05, -41.06, -41.07 |
| 366.1111005 | -01Э2, -Э2 |
| 772.1100015 | -05 |
| 773.1111005 | -01, -01Т, -02, -04, -04Э, -04Э2, -05, -05Э, -05Э2, -07Т, -08, -10.01Э2 |
| 773.1111005 | -20.05П, -20.05Э, -20.05Э2, -20.06, -20.06П, -20.06Э, -20.06Э2, -20.07, -20.07Э, -20.07Э2 |
| 773.1111005 | -40.02, -40.09, -ЭМ |
| 774.1111005 | базовая, -01, -02, -04, -05, -08, -09 |
| 7741.1111005 | базовая |
| 776.1111005 | .1НЭ2, -01.4НЭ2, -01.4Э2, -01Э2, -Э2 |
4. Назначение
Основное назначение шпильки — обеспечение надёжного разъёмного соединения элементов полумуфты привода ТНВД. Конструкция узла требует высокой точности сопряжения и равномерного усилия затяга по всем точкам крепления для исключения радиального и осевого биения. Выход из строя хотя бы одной шпильки приводит к дисбалансу, вибрациям, износу шлицевого или конусного соединения на валу насоса и, как следствие, к нарушению угла опережения впрыска топлива.
5. Типоразмер и обозначение
Деталь имеет ступенчатую форму с двумя резьбовыми участками разных диаметров и гладким пояском под ключ. Обозначение 320.23004 соответствует внутризаводской системе кодификации ЯЗДА. Первые три цифры «320» указывают на принадлежность к модельной группе насосов типа 320, однако в данном случае деталь унифицирована для всего семейства «Компакт-32». Цифровая часть «23004» идентифицирует конкретную позицию в спецификации узла полумуфты.
6. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Легированная конструкционная сталь |
| Класс прочности | 8.8 (эквивалентно пределу прочности на разрыв не менее 800 МПа) |
| Покрытие | Химическое оксидирование (воронение) или фосфатирование с промасливанием, обеспечивающее защиту от атмосферной коррозии |
| Твёрдость поверхностного слоя | Нормируется ТУ завода-изготовителя; поверхность резьбы подвергается упрочняющей обработке |
| Резьба (посадочная часть) | Метрическая, с мелким шагом, специфицирована в чертеже полумуфты |
| Резьба (под гайку) | Метрическая, стандартный либо мелкий шаг в зависимости от исполнения |
| Комплект поставки | Шпилька, гайка шестигранная, шайба пружинная одновитковая (гровер) |
| Диапазон рабочих температур | От –45 °C до +120 °C |
| Момент затяжки | Регламентируется инструкцией на конкретный ТНВД; превышение момента ведёт к остаточной деформации шпильки и нарушению геометрии полумуфты |
7. Применимость
ТНВД серии «Компакт-32», в которых используется данная шпилька, устанавливаются на дизельные двигатели Минского моторного завода (ММЗ) моделей Д-245, Д-260 и их многочисленные модификации, а также на силовые агрегаты других производителей, применяющих топливную аппаратуру ЯЗДА. Сфера применения техники включает:
- Тракторы (МТЗ-80/82, МТЗ-1221, МТЗ-1523 и аналоги);
- Зерноуборочные и кормоуборочные комбайны;
- Автомобили семейств ЗИЛ, ГАЗ, ПАЗ, КАвЗ;
- Дизель-генераторные установки и стационарные промышленные двигатели;
- Дорожно-строительную и коммунальную технику.
Полный перечень моделей двигателей и транспортных средств определяется по каталогам применимости завода-изготовителя ТНВД.
8. Правила подбора и замены
- Идентификация ТНВД. Перед заказом необходимо сверить маркировку, нанесённую на корпусе насоса, с перечнем моделей из раздела 3. Использование шпильки в насосах старых серий (4УТНИ, 320.1111005 ранних выпусков, 330 для Д-260 без полумуфты «Компакт-32») не допускается.
- Осмотр посадочного места. Резьбовые отверстия полумуфты очищаются от остатков старого фиксатора, масла и продуктов коррозии. Повреждённые резьбы подлежат восстановлению или замене полумуфты в сборе.
- Замена комплекта. При выходе из строя одной шпильки рекомендуется замена всего комплекта крепежа (обычно 3 или 4 шпильки на полумуфту) для равномерности затяга и исключения разницы в усталостной наработке.
- Затяжка. Установка производится динамометрическим ключом с контролем момента, указанного в руководстве по ремонту соответствующего ТНВД. Затяжка без динамометрического инструмента не допускается.
- Контроль после монтажа. После пробного пуска двигателя и прогрева следует проверить момент затяжки; ослабление гаек в процессе обкатки является основанием для повторной протяжки и замены стопорных шайб.
9. О производителе
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на разработке и выпуске систем топливоподачи для дизельных двигателей. Завод производит рядные и распределительные ТНВД, форсунки, плунжерные пары, распылители, а также запасные части к ним. Продукция поставляется на конвейеры Минского моторного завода, Ярославского моторного завода, а также в качестве компонентов для ремонта и технического обслуживания эксплуатируемой техники. Система менеджмента качества сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001 и стандартам автопроизводителей.
