4УТНМ.1110608 Тяга рейки НЗТА

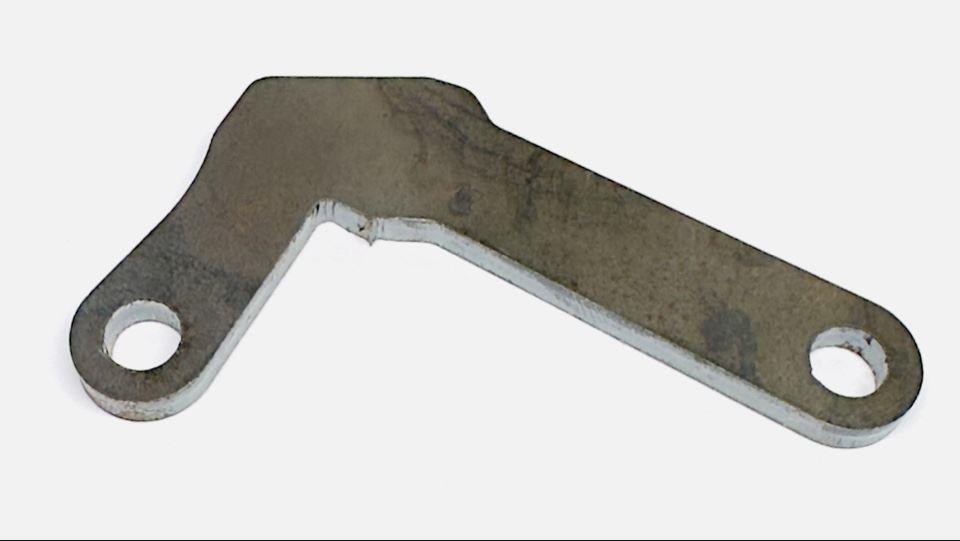

Тяга рейки 4УТНМ.1110608 (АО «НЗТА»)
1. Общие сведения
Наименование: Тяга рейки топливного насоса высокого давления (ТНВД).
Каталожный номер: 4УТНМ.1110608.
Производитель: АО «Ногинский завод топливной аппаратуры» (НЗТА), Россия.
Назначение: Обеспечение точного перемещения рейки ТНВД для регулировки объема подачи топлива в цилиндры дизельного двигателя.
2. Технические характеристики
Материал: Стальной сплав повышенной прочности, обеспечивающий износостойкость и устойчивость к механическим деформациям.
Масса: ≈30 г.
Геометрия: Изогнутая форма, оптимизированная под кинематику привода рейки.
Рабочие условия: Рассчитана на эксплуатацию в температурном диапазоне –40...+120°C и высоком давлении топливной системы.
3. Функциональная роль в ТНВД
Тяга интегрируется в систему управления регулятора частоты вращения ТНВД и выполняет:
Передачу усилия от рычагов регулятора к рейке насоса.
Точное позиционирование рейки для дозирования топлива в зависимости от нагрузки двигателя.
Обеспечение синхронности работы плунжерных пар.
4. Применяемость
Совместимые модели ТНВД НЗТА:
УТН-5, УТН-6, а также модификации серий 4УТНИ (например, 4УТНИ-1111005-20).
Регуляторы частоты вращения: 4УТНМ-1110010-42, 4УТНМ-П-1110010-42.
Двигатели и техника:
| Производитель | Модели двигателей | Примеры техники |
|---|---|---|
| Минский моторный завод (ММЗ) | Д-240, Д-243, Д-245 | Тракторы «Беларус» (МТЗ-82, 920, 1025); фронтальные погрузчики; экскаваторы. |
| Владимирский/Алтайский моторные заводы | Д-144, А-41 | Комбайны, дорожная техника. |
5. Конструктивная интеграция
Тяга рейки взаимодействует со следующими узлами ТНВД:
Регулятор частоты вращения — через рычаги управления.
Корпус ТНВД — крепится посредством осей и штифтов.
Пружина возврата — обеспечивает обратный ход рейки при сбросе нагрузки.
6. Контроль качества
Изготовлена в соответствии с ТУ АО «НЗТА», под контролем системы менеджмента качества ГОСТ Р ИСО 9001-2015.
7. Эксплуатационные преимущества
Надежность: Упрочненная конструкция снижает риск деформации при высоких нагрузках.
Ремонтопригодность: Позволяет восстановить функциональность ТНВД без замены регулятора.
Экологичность: Точная регулировка подачи топлива снижает выбросы CO₂ и сажи.
Важно: При установке требуется проверка люфта и согласованности хода с рычагами управления.
