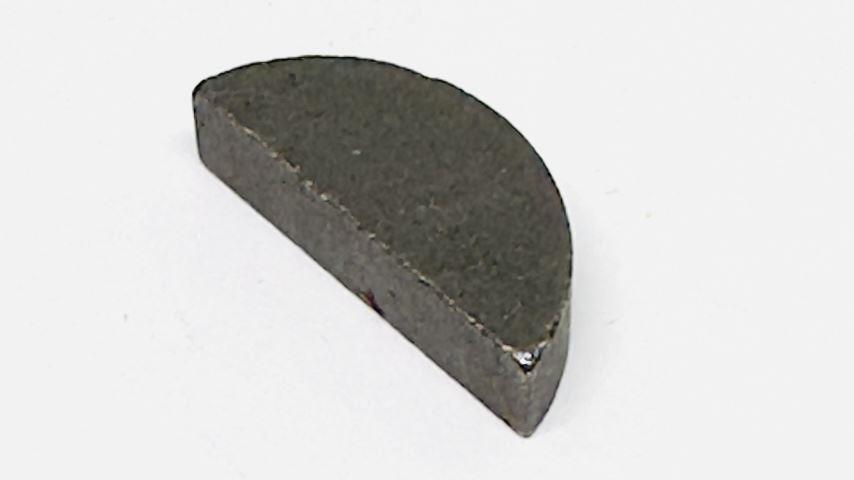

УТН-5-1111155 Шпонка сегментная ТНВД НЗТА
Шпонка сегментная УТН-5-1111155 (НЗТА)
Описание и конструктивные особенности
УТН-5-1111155 — сегментная шпонка (шпонка Вудраффа), применяемая для фиксации и передачи крутящего момента в узлах кулачкового вала топливных насосов высокого давления (ТНВД) дизельных двигателей.
Конструктивно изделие представляет собой сегмент круга с плоской рабочей поверхностью, устанавливаемый в полукруглый (радиусный) паз вала и сопрягаемую втулку (шестерню, муфту или ступицу). Радиусная форма посадочного паза обеспечивает равномерное распределение механической нагрузки по телу вала, снижая концентрацию напряжений в зоне шпоночного соединения по сравнению с призматическими шпонками. Шпонка удерживается в пазу за счёт посадки и не требует дополнительного осевого крепления.
Основные конструктивные параметры
| Параметр | Значение |
|---|---|
| Тип | Шпонка сегментная (полукруглая) |
| Стандарт | DIN 6888, ГОСТ 24071-97, ISO 3912 |
| Форма | Сегмент круга |
| Установка | В радиусный паз вала |
Назначение
Шпонка выполняет функцию связующего элемента между кулачковым валом ТНВД и ведущими или ведомыми деталями привода (шестернёй, муфтой опережения впрыска, ступицей). Основные задачи:
- Передача крутящего момента от привода к кулачковому валу ТНВД.
- Угловая синхронизация — фиксация взаимного положения кулачкового вала и связанных с ним деталей, обеспечивающая правильную последовательность впрыска топлива.
- Исключение проскальзывания сопрягаемых деталей под нагрузкой.
Шпонка является быстроизнашиваемым элементом, замена которого производится при ремонте ТНВД, однако при правильной эксплуатации её износ минимален и не оказывает существенного влияния на работу системы подачи топлива.
Аналоги, типоразмер и обозначение
Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Артикул (основной) | УТН-5-1111155 |
| Альтернативные написания | УТН-5.1111155, УТН5-1111155, yth51111155, 4УТН-5-1111155 |
| Размеры (Д × Ш × В) | 15,5 × 4 × 6,5 мм |
| Типоразмер по DIN | 4 × 6,5 мм |
| Стандарты | DIN 6888, ГОСТ 24071-97, ISO 3912 |
| Масса | 0,024 кг (нетто); 0,010 кг (брутто, по данным отдельных поставщиков) |
Аналоги и альтернативные обозначения
| Обозначение | Производитель / стандарт | Примечание |
|---|---|---|
| 870806-П15 | ЯЗДА (Ярославский завод дизельной аппаратуры) | Основной взаимозаменяемый аналог. Применяется в ТНВД серии КамАЗ |
| 870806 | ЯЗДА | Базовый артикул без суффикса «-П15» |
| 16-262 | — | Дополнительный каталожный номер для двигателей ЗИЛ-5301 |
| 4571429583 | — | Номер, ассоциированный с аналогом 870806-П15 |
| 9 442 610 040 | BOSCH | Аналог сегментной шпонки DIN 6888-4×6,5-C 45 K |
| 160.2902 | Motorpal | Шпонка сегментная 4×6,5 |
| DIN 6888 — 4×6,5 | DIN | Стандартный типоразмер по немецкому стандарту |
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Специальная шпоночная сталь (углеродистая) |
| Временное сопротивление | Не менее 60 кгс/мм² (≈ 600 МПа) |
| Твёрдость | Повышенная (точное значение по НЗТА не публикуется) |
| Покрытие | Без покрытия |
| Рабочая температура | В пределах температурного режима ТНВД |
| Ресурс | Соответствует межремонтному интервалу ТНВД |
Шпонка рассчитана на восприятие знакопеременных сдвиговых нагрузок, характерных для привода кулачкового вала ТНВД. Применяемая сталь обеспечивает устойчивость к смятию и срезу в условиях постоянной вибрации и циклических нагрузок.
Применимость
По маркам техники
| Марка техники | Модели ТНВД | Примечание |
|---|---|---|
| Тракторы МТЗ | 4УТНИ, 4УТНМ, УТН-5 | МТЗ-80, МТЗ-82, МТЗ-1005 и др. |
| Тракторы ЮМЗ | УТН-5П (правый) | Двигатели ЮМЗ Д-65 и аналогичные |
| Тракторы Т-40 | УТН-5 | — |
| Автомобили ЗИЛ | 4УТНИ-1111010, 4УТНМ, УТН-5 | ЗИЛ-5301 («Бычок»), ЗИЛ-3250, ЗИЛ-133 |
| Автомобили ГАЗ | ТНВД с кулачковым валом | ГАЗ-3306, ГАЗ-4301 |
| Автомобили КамАЗ | Серия ТНВД КамАЗ | Через аналог 870806-П15 (ЯЗДА) |
| МАЗ, Урал, КрАЗ, ЛиАЗ | ТНВД с приводом от кулачкового вала | Указываются в применяемости аналога 870806-П15 |
Кулачковые валы, в которых применяется шпонка
| Артикул вала (с пробелами) | Артикул вала (без пробелов) | Применяемость (ТНВД) |
|---|---|---|
| УТН-5-1111150-А | УТН5-1111150-А | УТН-5, УТН-5П (ЮМЗ-6Л/6М, Д-65) |
| 4УТНМ-1111150-10 | 4УТНМ1111150-10 | 4УТНМ, УТН-5 (МТЗ, ЮМЗ) |
| 4УТНИ-1111152 | 4УТНИ1111152 | 4УТНИ-1111010 (ЗИЛ-5301, МТЗ-80, ЗИЛ-3250) |
| 4УТНИ-1111152-01 | 4УТНИ1111152-01 | 4УТНИ (ЗИЛ-5301, ТНВД НЗТА) |
| 4УТНИ-1111152-В | 4УТНИ1111152-В | 4УТНИ (модификации) |
| 4УТНИ-1111152-20 | 4УТНИ1111152-20 | 4УТНИ (аналог AGRO DETAL M-1313) |
| 4УТН3-1111152-10 | 4УТН31111152-10 | 4УТНЗ-1111010-10 |
| УТН-3-1111152-01 | УТН31111152-01 | УТН-5 (ЮМЗ-6КЛ/6КМ) |
| УТН-3-1111152-А | УТН31111152-А | УТН-5А (Д144-25) |
| 33.1111172 | 331111172 | ТНВД КамАЗ (33.1111007, 5315, 5325) |
Альтернативные маркировки ТНВД
| Обозначение ТНВД | Примечание |
|---|---|
| 4УТНИ-1111010 | Базовое обозначение для ЗИЛ-5301 и МТЗ |
| 4УТНИ-Т-1111005-50 | Модификация с регулятором |
| 4УТНМ-1111005 | Насос в сборе с регулятором и подкачивающим насосом |
| 4УТНМ-П-1111010-30 | Правый насос для ЮМЗ |
| УТН-5ПА-1111010-А | Насос в сборе (ЮМЗ, Д-65) |
| 4УТНЗ-1111010-10 | Модификация для ЗИЛ |
| 33.1111007 | Базовый ТНВД КамАЗ (ЯЗДА) |
Правила подбора и замены
- Подбор по типоразмеру. Основной критерий — размеры шпонки: длина 15,5 мм, ширина 4 мм, высота 6,5 мм. Шпонка должна соответствовать радиусному пазу вала и пазу сопрягаемой детали.
- Подбор по артикулу. При заказе следует указывать полный артикул УТН-5-1111155 (или альтернативное написание). Для ТНВД серии КамАЗ допускается использование аналога 870806-П15 (ЯЗДА).
- Проверка сопрягаемых деталей. Перед заменой необходимо убедиться в отсутствии деформации и износа шпоночного паза вала и ступицы. При наличии смятия или выработки паза требуется замена вала или втулки.
- Установка. Шпонка устанавливается в паз вала с обеспечением плотной посадки. Осевое смещение исключается конструкцией сопрягаемых деталей. При монтаже не допускается применение ударных нагрузок, способных деформировать шпонку.
- Затяжка крепежа. После установки шпонки производится затяжка крепёжного элемента (гайки или болта) с моментом, указанным в руководстве по ремонту соответствующего ТНВД.
- Контроль после сборки. После сборки узла проверяется отсутствие люфта сопрягаемых деталей и плавность вращения кулачкового вала.
- Замена. Шпонка относится к деталям, заменяемым при ремонте ТНВД. При обнаружении смятия, среза или трещин шпонка подлежит замене. Рекомендуется одновременно проверять состояние шпоночного паза вала.
О производителе и качестве продукции
АО «Ногинский завод топливной аппаратуры» (НЗТА) — российское предприятие, расположенное в г. Ногинск Московской области (ул. Индустриальная, 41). Основано в 1947 году с выпуска первого топливного насоса высокого давления типа НТН 1-6,5 для трактора КД-35.
Производственная программа
| Категория продукции | Количество |
|---|---|
| Модели ТНВД | 7 |
| Модификации ТНВД | 66 |
| Модели форсунок | 3 |
| Модификации форсунок | 16 |
| Размерности плунжерных пар | 3 |
НЗТА производит топливные насосы высокого давления, форсунки, распылители, плунжерные пары и запасные части. Основными потребителями продукции на комплектацию являются Минский и Алтайский моторные заводы, Владимирский моторо-тракторный завод. Продукция поставляется в Австрию, Венгрию, Великобританию, Грецию, Египет, Индию, Ирландию, на Кубу, в Монголию, Судан, Канаду и США.
Топливная аппаратура НЗТА устанавливается на сельскохозяйственную технику мощностью от 50 до 150 л.с., включая тракторы «Беларусь», «Владимирец», машины Южного машиностроительного завода, Онежского, Липецкого и Ташкентского тракторных заводов, зерноуборочные комбайны, экскаваторы, погрузчики, дорожную и коммунальную технику. Отдельное направление — ТНВД для малотоннажных автомобилей ЗИЛ-5301 «Бычок».
Качество продукции обеспечивается многолетним опытом производства топливной аппаратуры, соблюдением стандартов DIN 6888 / ГОСТ 24071-97 и применением специальной шпоночной стали с нормированными прочностными характеристиками. Шпонка УТН-5-1111155 является оригинальной деталью НЗТА и поставляется в качестве запасной части для ремонта ТНВД семейств УТН-5, 4УТНМ, 4УТНИ.
Сводная таблица характеристик
| Параметр | Значение |
|---|---|
| Артикул | УТН-5-1111155 |
| Альтернативные артикулы | УТН-5.1111155, УТН5-1111155, yth51111155, 4УТН-5-1111155 |
| Наименование | Шпонка сегментная ТНВД кулачкового вала |
| Бренд | НЗТА |
| Производитель | АО «Ногинский завод топливной аппаратуры» (Россия) |
| Тип | Сегментная (полукруглая), DIN 6888 |
| Размеры | 15,5 × 4 × 6,5 мм |
| Типоразмер | 4 × 6,5 мм |
| Масса | 0,024 кг (нетто) |
| Материал | Шпоночная сталь (σв ≥ 60 кгс/мм²) |
| Стандарты | DIN 6888, ГОСТ 24071-97, ISO 3912 |
| Основной аналог | 870806-П15 (ЯЗДА) |
| Применение | ТНВД 4УТНИ, 4УТНМ, УТН-5, УТН-5П; двигатели МТЗ, ЮМЗ, ЗИЛ, КамАЗ (через аналог) |
