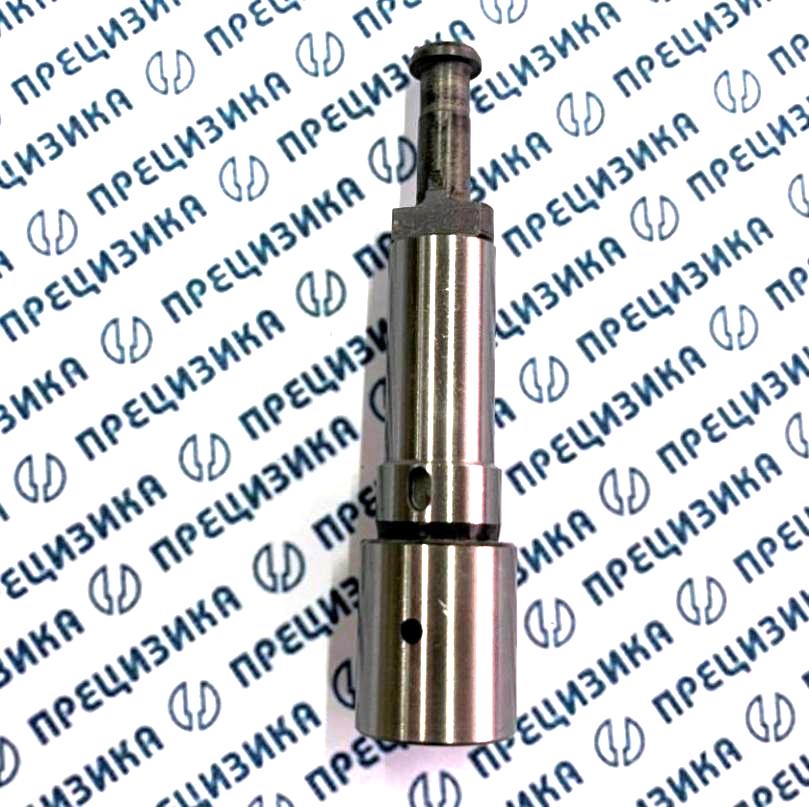

Н05.1111074К Пара плунжерная МАЗ ф 9 мм. (Китай)

1. Описание

Изделие является прецизионным элементом топливной аппаратуры дизельного двигателя. Конструктивно представляет собой неразборный узел типа «плунжер — втулка» (гильза). Сопряжение деталей выполнено методом селективной подборки с обеспечением минимального гарантированного зазора, что необходимо для создания высокого давления и точного дозирования топлива в рядных топливных насосах высокого давления (ТНВД) с золотниковым принципом регулирования цикловой подачи посредством поворота плунжера.

Втулка оснащена впускным и перепускным отверстиями, системой распределительных канавок и дренажным отводом для отвода излишков топлива. Плунжер имеет номинальный диаметр 9 мм и профилированную отсечную кромку. В зависимости от специфики производителя, втулка может поставляться как нового изготовления, так и прошедшая процедуру восстановления до уровня заводских требований по геометрии и гидроплотности. Конструкция полностью взаимозаменяема с оригинальными узлами, что исключает необходимость дополнительной механической пригонки при условии профессионального ремонта.

2. Аналоги

Изделие соответствует оригинальному каталожному номеру. В таблице приведен основной взаимозаменяемый артикул.

3. Расположение

Установка плунжерной пары осуществляется непосредственно в корпус секции рядного ТНВД:

• Втулка позиционируется в расточке корпуса насоса, фиксируется от проворота стопорным винтом и уплотняется по торцевой поверхности.
• Нижний хвостовик плунжера входит в зацепление с поворотной втулкой механизма управления рейкой. Через тарелку пружины и толкатель плунжер опирается на кулачковый вал ТНВД.
• ТНВД, комплектуемые данной парой, агрегатируются с крышкой распределительных шестерен или блок-картером дизелей (преимущественно V-образной компоновки ЯМЗ) с приводом от коленчатого вала.

4. Модели ТНВД

Плунжерная пара применяется в рядных многоплунжерных насосах с диаметром плунжера 9 мм производства ЯЗТА/ЯЗДА. Перечень совместимых моделей ТНВД в сборе сгруппирован по сериям.

5. Назначение

Функциональное назначение узла в системе топливоподачи:

• Создание высокого давления нагнетания. За счет прецизионного сопряжения плунжера и втулки обеспечивается пиковое давление на выходе из насоса от 18–22 МПа (на штатных насосах) до 30 МПа (на модернизированных версиях).
• Дозирование и отсечка подачи. Регулировка цикловой подачи и момента ее прекращения осуществляется положением спиральной отсечной кромки плунжера относительно впускного отверстия втулки в зависимости от перемещения рейки, управляемой всережимным регулятором.

6. Типоразмер и обозначение, материал и технические характеристики

Сводные данные по типоразмеру, материалам и параметрам представлены в таблице.

7. Применимость: ТНВД, двигатели, техника

Ниже приведен перечень агрегатов и машин, для которых предназначено данное изделие.

Таблица 1. Применимость к моделям ТНВД

Таблица 2. Применимость к двигателям и технике

8. Правила подбора и замены

При идентификации и замене узла необходимо руководствоваться следующими положениями:

• Замена плунжерных пар производится комплектно на весь ТНВД либо на секцию. Допускается замена отдельных пар при условии одинаковой группы гидроплотности.
• При разборе ТНВД категорически запрещается разукомплектовывать притертые пары «плунжер — втулка». Складирование и транспортировка осуществляются только в собранном виде в условиях, исключающих попадание абразива и влаги.
• Перед установкой необходимо удалить консервационную смазку и промыть пару в чистом профильтрованном дизельном топливе. Проверка плавности хода плунжера выполняется при наклоне втулки: выдвинутый на 1/3 длины плунжер должен опускаться под собственным весом без заеданий.
• Изделие Н05.1111074К полностью соответствует геометрии оригинальной детали 60.1111074. При замене необходимо сверить фактический номер демонтированной пары. В случае установки на насосы ранних серий (до 1990-х годов выпуска) следует проверить совместимость по расположению дренажных отверстий.
• Монтаж втулки в корпус насоса осуществляется с моментом затяжки стопорного винта согласно инструкции по ремонту конкретной модели ТНВД. После установки производится обязательная регулировка насоса на стенде, включающая настройку цикловой подачи и угла опережения впрыска.

9. О производителе и качестве продукции

Изделие артикула Н05.1111074К произведено на территории Китайской Народной Республики. Продукция выпускается на специализированных предприятиях по изготовлению компонентов топливной аппаратуры.

Контроль качества на производстве осуществляется в соответствии со стандартами, гармонизированными с ISO 9001 и требованиями конструкторской документации оригинального оборудования. В отношении каждой партии проводится проверка:

• линейных размеров и макрогеометрии;
• шероховатости прецизионных поверхностей (Ra);
• твердости цементированного и азотированного слоев;
• гидроплотности в стендовых условиях на эталонной технологической смеси.

Поставляемое изделие соответствует техническим условиям на категорию запасных частей для дизельных двигателей. Качество обработки направлено на обеспечение номинального ресурса и стабильности характеристик топливоподачи в пределах межсервисного интервала эксплуатации ТНВД.
