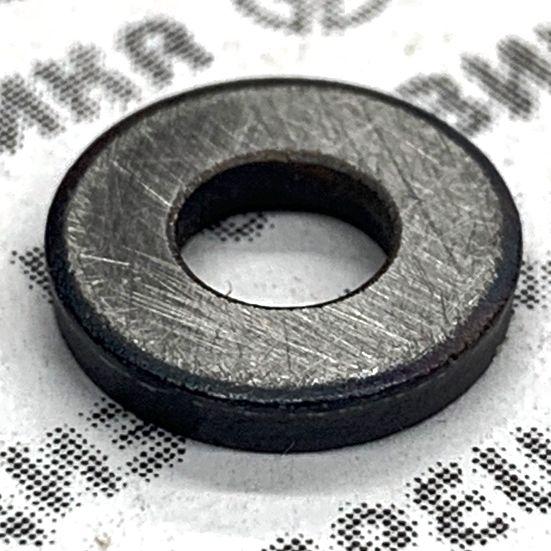

870603-П Шайба регулировочная 1,2мм ЯЗДА
Шайба регулировочная 870603-П (1,20 мм)
1. Описание
Регулировочная шайба 870603-П — плоское кольцо, изготовленное методом прецизионной штамповки из термообработанной пружинной (высокопрочной легированной) стали. Деталь относится к категории калибровочных элементов топливной аппаратуры, предназначена для дискретной коррекции усилия затяжки пружины в форсунке. Геометрические параметры выдержаны с допуском ±0,01 мм по толщине, что обеспечивает повторяемость настройки при замене.
2. Расположение в форсунке
Шайба устанавливается в верхней части корпуса форсунки, между пружиной и опорным торцем иглы распылителя (либо передаточного штока). Она служит жёстким упором, задающим начальную деформацию пружины.
3. Назначение
Основная функция — регулировка давления начала подъёма иглы распылителя (давления начала впрыска). Изменение толщины шайбы прямо пропорционально изменяет предварительное сжатие пружины, что смещает порог открытия распылителя. Правильно подобранная шайба обеспечивает соответствие давления впрыска заводским спецификациям, влияет на равномерность подачи топлива по цилиндрам, экономичность и состав отработавших газов.
4. Типоразмер и обозначение
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Артикул | 870603-П | Толщина номинальная | 1,20 мм |
| Внутренний диаметр | 5,0 мм | Наружный диаметр | 11,5 мм |
| Обозначение размера | 5×11,5 мм | Класс точности | прецизионный |
5. Материал и технические характеристики
| Характеристика | Значение | Характеристика | Значение |
|---|---|---|---|
| Материал | Сталь пружинная термообработанная | Твёрдость | 50–55 HRC |
| Допуск по толщине | ±0,01 мм | Плоскостность | контролируется |
| Способ изготовления | штамповка | Вес | 0,002 кг |
6. Влияние толщины данной шайбы на давление впрыска
Зависимость линейная (при неизменной жёсткости пружины):
- увеличение толщины → повышение давления начала впрыска;
- уменьшение толщины → снижение давления начала впрыска.
Калибровочное соотношение: изменение толщины на 0,05 мм изменяет давление впрыска в среднем на 3,0–3,5 кгс/см².
7. Применимость
Шайба совместима с форсунками ЯЗДА и их аналогами, имеющими посадочный размер 5×11,5 мм. Данные по моделям форсунок и двигателям:
| Модель форсунки | Эко-стандарт | Двигатели | Модель форсунки | Эко-стандарт | Двигатели |
|---|---|---|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 | 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 | 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 |
Указанные форсунки применяются на дизельных двигателях автомобилей КАМАЗ (модели 4310, 5320, 5410, 5511, 6520 и др.), МАЗ, Урал и другой техники с аналогичной топливной аппаратурой.
8. Правила подбора и замены
- Идентификация осуществляется по артикулу 870603-П или по толщине 1,20 мм при обязательном контроле посадочных диаметров (5×11,5 мм).
- Взаимозаменяемость: все шайбы размерной линейки 870601-П … 870611-П геометрически и функционально взаимозаменяемы. Различие — только в толщине. Полный ряд представлен в таблице ниже.
- Замена производится при ремонте форсунок (замена распылителя, пружины) или при перенастройке давления впрыска. Рекомендуется проверять фактическое давление открытия на стенде после установки.
- Оригинальные каталожные номера АО «ЯЗДА» являются приоритетными. Специализированных аналогов от сторонних производителей для данной номенклатуры не предусмотрено. Применение деталей с отклонениями по твёрдости или плоскостности не допускается.
Размерный ряд шайб 5×11,5 мм (артикулы 870601-П … 870611-П)
| Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|---|---|
| 1,00 | 870601-П | 1,05 | 870602-П | 1,20 | 870603-П |
| 1,50 | 870604-П | 1,55 | 870605-П | 1,60 | 870606-П |
| 1,70 | 870607-П | 1,75 | 870608-П | 1,80 | 870609-П |
| 1,90 | 870610-П | 2,00 | 870611-П | — | — |
О производителе
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, расположенное по адресу: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81. Завод специализируется на выпуске топливной аппаратуры для дизельных двигателей: форсунок, распылителей, плунжерных пар, насосов высокого давления и комплектующих. Продукция поставляется для конвейерной сборки двигателей КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель, а также в каналы запасных частей. Изделия ЯЗДА соответствуют требованиям конструкторской документации и проходят входной контроль геометрических и физико-механических параметров.
