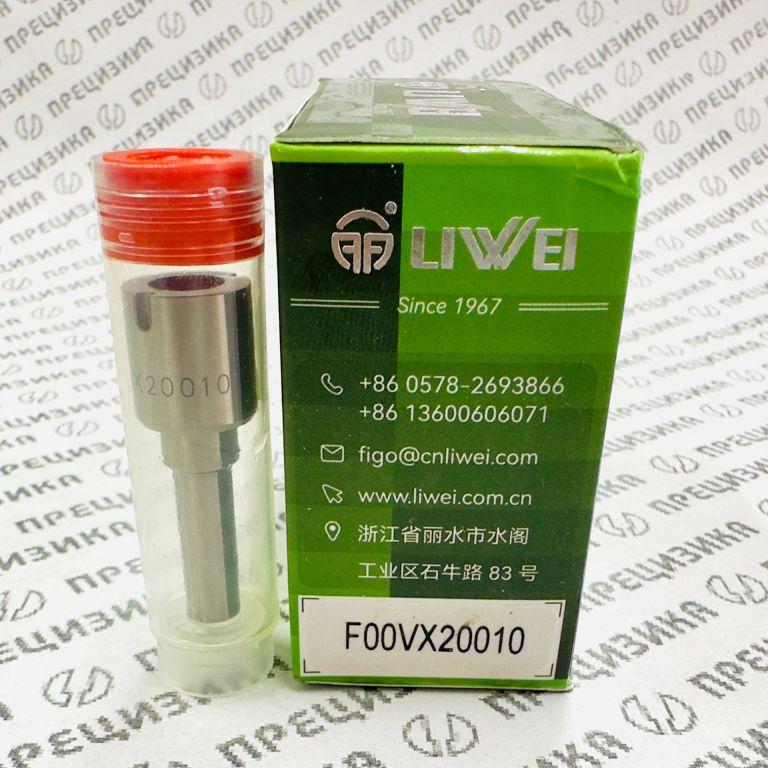

Распылитель пьезофорсунки Bosch F00VX20010 (PEF10) для систем Common Rail

Артикул: F00VX20010
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель F00VX20010 представляет собой прецизионный узел механической части пьезоэлектрической форсунки (Piezo Injector) системы впрыска Common Rail. Изделие состоит из корпуса распылителя и запорной иглы, образующих высокоточную пару. Управление подъёмом иглы в форсунке данного типа осуществляется пьезоэлектрическим актуатором, а не электромагнитным клапаном, что обеспечивает существенно более высокую скорость срабатывания (до пяти раз быстрее по сравнению с соленоидными форсунками).

Конструкция позволяет реализовать до пяти–семи впрысков за один рабочий цикл цилиндра. Это обеспечивает следующие технические эффекты:

• снижение удельного расхода топлива;
• уменьшение шумности процесса сгорания (более «мягкое» сгорание);
• снижение эмиссии вредных веществ в отработавших газах (соответствие нормам Euro 4/5/6);
• улучшение холодного пуска и стабильность холостого хода.

Распылитель является прецизионным парным элементом. Зазор между иглой и корпусом измеряется микронами. Рабочие поверхности проходят финишную обработку (хонингование, притирка), что обеспечивает герметичность запирания и корректную форму факела распыла. Материал — высоколегированная жаропрочная сталь, стойкая к абразивному износу, высоким температурам и давлениям.

2. Назначение

Распылитель F00VX20010 предназначен для профессионального ремонта и восстановления топливных форсунок Bosch. Применяется для замены изношенной, закоксованной или повреждённой распылительной части в корпусе пьезофорсунки. Позволяет восстановить параметры впрыска без приобретения форсунки в сборе.

Типовые случаи замены:

• эрозия или износ сопловых отверстий;
• потеря герметичности запирающего конуса;
• заклинивание иглы вследствие попадания абразивных частиц;
• нарушение факела распыла (подтекание, неравномерное распыление);
• падение давления впрыска.

3. Аналоги, типоразмер и обозначение

Оригинальное обозначение Bosch: F 00V X20 010
Серия (типоразмер): PEF10
Бренд изделия: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd.

Изделие выпускается также под артикулом PF00VX20010 (внутренняя маркировка Liwei).

Таблица 1. Основные идентификационные данные

Таблица 2. Кросс-номера распылителя (OEM-обозначения)

4. Материал и технические характеристики

Таблица 3. Технические характеристики

Примечание: точные значения давления и количества отверстий могут варьироваться в зависимости от калибровки конкретной форсунки. Указанные параметры являются типовыми для серии PEF10.

5. Применимость

Распылитель F00VX20010 применяется в пьезофорсунках Bosch, устанавливаемых преимущественно на 3,0-литровые V6 дизельные двигатели концерна Daimler (Mercedes-Benz) и ряде моделей Chrysler/Jeep/Dodge.

Таблица 4. Совместимые форсунки Bosch и OEM-номера

Таблица 5. Применяемость по двигателям

Таблица 6. Применяемость по моделям техники

6. Правила подбора и замены

Замена распылителя относится к сложным операциям топливной аппаратуры и должна выполняться в условиях специализированной мастерской, оснащённой стендом для проверки и калибровки форсунок Common Rail.

Обязательные этапы при замене:

• Идентификация форсунки. Перед заказом распылителя необходимо сверить номер форсунки (например, 0445115016) и код двигателя. Распылитель F00VX20010 подходит только для указанных в таблицах форсунок серии PEF10.
• Разборка форсунки. Разборка пьезофорсунки требует специального инструмента и соблюдения чистоты. Попадание пыли или посторонних частиц недопустимо.
• Дефектовка. Проверяется состояние корпуса форсунки, канала высокого давления, пьезоактуатора, уплотнительных элементов. При повреждении корпуса или актуатора замена распылителя нецелесообразна.
• Установка нового распылителя. Новый распылитель устанавливается с соблюдением момента затяжки, указанного в ремонтной документации. Используются новые уплотнительные кольца и шайбы.
• Регулировка на стенде. После сборки форсунка в обязательном порядке проверяется на стенде типа EPS или Bosch EPS. Контролируются: давление открытия; герметичность запирающего конуса; производительность (количество топлива за цикл); равномерность подачи по цилиндрам; обратная утечка.
• Коррекция кода производительности. После замены распылителя изменяются гидравлические характеристики форсунки. Для корректной работы ЭБУ необходимо обновить код IMA/ISA (Individual Injector Calibration) в блоке управления. Код обычно нанесён на корпусе форсунки. Без данной процедуры возможно неравномерная работа двигателя, повышенный расход и дымность.
• Установка на двигатель. Соблюдаются моменты затяжки форсунок, производится замена медных уплотнительных шайб под форсункой. Рекомендуется замена топливного фильтра и проверка давления в рампе.

Запрещается:

• Промывать или продувать распылитель сжатым воздухом без специальной оснастки;
• Прикасаться к прецизионным поверхностям руками;
• Использовать повторно уплотнительные элементы;
• Эксплуатировать форсунку без стендовой проверки после замены распылителя.

7. О производителе и качестве продукции

Производитель: Liwei Fuel Injection Co., Ltd. (Китай). Компания специализируется на выпуске компонентов дизельной топливной аппаратуры: распылителей, клапанов, ремкомплектов для форсунок Common Rail. Производственные мощности включают линии прецизионной механообработки, термообработки и контроля геометрии.

Продукция Liwei позиционируется как компонент послепродажного обслуживания (aftermarket). Изделия изготавливаются по техническим условиям, совместимым с оригинальными деталями Bosch. Контроль качества осуществляется на всех этапах: входной контроль материалов, межоперационный контроль, финальная проверка на герметичность и гидравлические параметры.

Распылитель F00VX20010 бренда LIWEI соответствует заявленным геометрическим и гидравлическим параметрам. Изделие предназначено для профессионального применения в ремонтных мастерских, имеющих оборудование для проверки и кодирования форсунок. Производитель не несёт ответственности за выход из строя, вызванный неквалифицированной установкой или использованием некачественного топлива.

Примечание. Данное описание носит справочный характер. При подборе детали рекомендуется сверяться с оригинальными каталогами и VIN-кодом транспортного средства.
