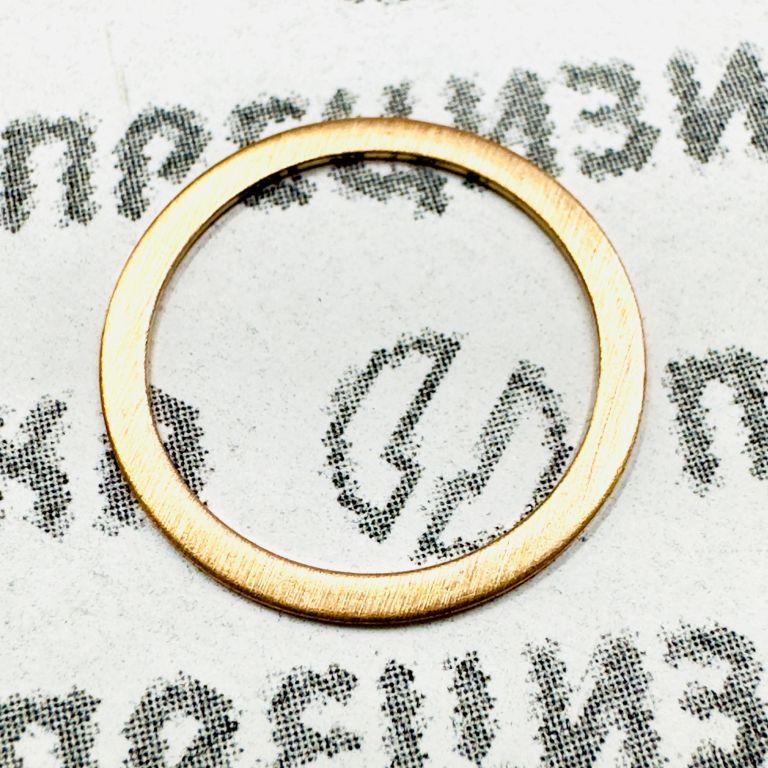

1. Шайба медная 17×21×0,5 мм АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ).
Стандарт: ГОСТ 23358-87 (уплотнительные прокладки для резьбовых соединений).
Геометрические параметры:
Внутренний диаметр: 17,3 мм (под резьбу М17).
Внешний диаметр: 20,9 мм.
Толщина: 0,5 мм.
Материал: Медь марки М1 (ГОСТ 495).
Эксплуатационные характеристики:
Температурный диапазон: -253°C до +250°C.
Рабочее давление: до 100 МПа.
Шероховатость поверхности: ≤ 3,2 мкм.
Применяемость в топливной аппаратуре:
Уплотнение плунжерных пар топливных насосов высокого давления (ТНВД) серий УТН, ЛСТН.
Герметизация соединений в форсунках дизельных двигателей (ЯМЗ, КАМАЗ, МАЗ).
Предотвращение утечек в штуцерных соединениях гидравлических систем.
2. Прокладка плунжерной пары 16-062 (17,3×20,9×0,5 мм)
Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ).
Стандарт: ГОСТ 23358-87.
Геометрические параметры:
Внутренний диаметр: 17,3 мм.
Внешний диаметр: 20,9 мм.
Толщина: 0,5 мм.
Материал: Медь марки М1 (ГОСТ 495).
Эксплуатационные преимущества:
Вибрационная устойчивость при высоких нагрузках.
Химическая инертность к дизельному топливу и маслам.
Термостойкость в диапазоне -253°C...+250°C.
Применяемость в топливной аппаратуре:
Уплотнение плунжерных пар ТНВД в двигателях:
СМД-18, А-41 (сельхозтехника);
УТН/ЛСТН (грузовые автомобили КАМАЗ, МАЗ, ЯМЗ).
Герметизация зон высокого давления (до 300 атм).
Сравнительная таблица характеристик
| Параметр | Шайба 17×21×0,5 мм АЗПИ | Прокладка 16-062 (17,3×20,9×0,5 мм) |
|---|---|---|
| Стандарт | ГОСТ 23358-87 | ГОСТ 23358-87 |
| Материал | Медь М1 | Медь М1 |
| Диаметр (внутр./внеш.) | 17,3 / 20,9 мм | 17,3 / 20,9 мм |
| Толщина | 0,5 мм | 0,5 мм |
| Температурный режим | -253°C...+250°C | -253°C...+250°C |
| Основное применение | Форсунки, штуцеры ТНВД | Плунжерные пары ТНВД УТН/ЛСТН |
Критические требования к эксплуатации
Контроль качества:
Отсутствие дефектов поверхности (трещины, заусенцы, шероховатости >3,2 мкм).
Обязательная сертификация по ГОСТ 9.302-79.
Подготовка к монтажу:
Для восстановления пластичности после длительного хранения требуется отжиг (нагрев до 700°C с медленным охлаждением).
Установка:
Затяжка резьбовых соединений с контролем момента во избежание деформации.
Примечание: Отклонение от требований ГОСТ 23358-87 может привести к утечкам топлива, нарушению работы ТНВД и выходу двигателя из строя.
