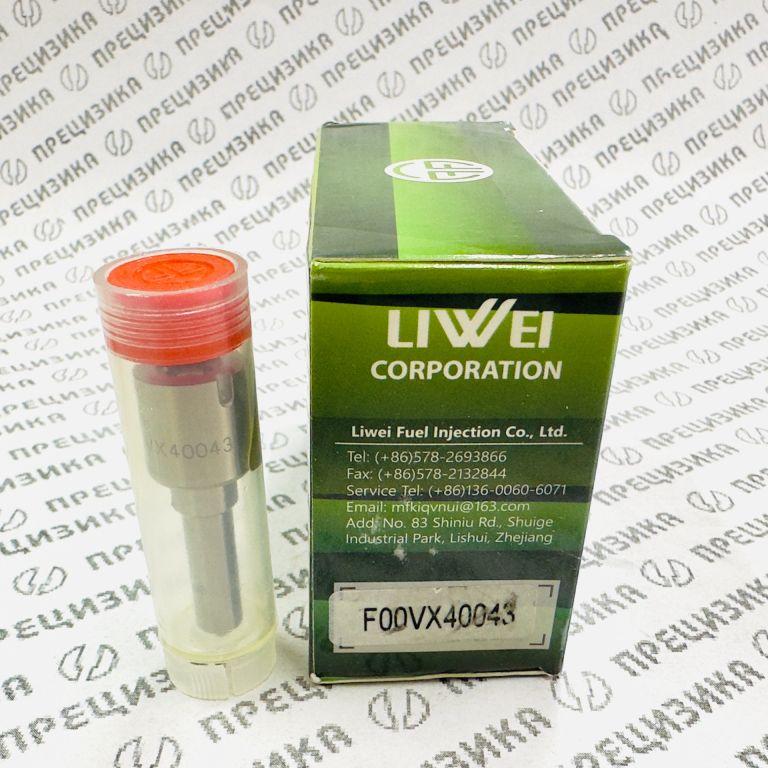

Распылитель LIWEI F00VX40043 (аналог Bosch) для пьезофорсунок Common Rail

1. Описание и конструктивные особенности

Распылитель F00VX40043 представляет собой прецизионный гидравлический узел пьезоэлектрической форсунки системы Common Rail. Изделие выпускается под торговой маркой LIWEI (Liwei Fuel Injection Co., Ltd., Китай) и является функциональным аналогом оригинального распылителя Bosch с идентичным каталожным номером.

Конструктивно распылитель состоит из корпуса, иглы и соплового наконечника. Управление подачей топлива осуществляется пьезоактуатором форсунки: при подаче электрического сигнала пьезоэлемент изменяет линейные размеры, что через гидравлический усилитель приводит к подъёму иглы и открытию сопловых отверстий. Время срабатывания составляет единицы миллисекунд, что обеспечивает реализацию многофазного впрыска (до 5–7 впрысков за один рабочий цикл). Такая схема позволяет оптимизировать процесс сгорания, снизить уровень шума двигателя и уменьшить расход топлива.

Корпус и игла распылителя изготавливаются из легированной инструментальной стали с последующей термической обработкой и прецизионной шлифовкой. Сопловые отверстия выполняются методом электроэрозионной обработки, что обеспечивает стабильность факела распыла и герметичность запирающего конуса. Распылитель поставляется в собранном виде, заправлен технологической смазкой и законсервирован.

2. Назначение

Распылитель F00VX40043 предназначен для ремонта и восстановления дизельных пьезоэлектрических форсунок Bosch CRI3-18. Используется в качестве сменного элемента гидравлической части форсунки при износе сопловых отверстий, нарушении герметичности запирающего конуса, снижении давления начала впрыска или ухудшении качества распыла. Применяется на специализированных станциях по ремонту топливной аппаратуры, оснащённых стендами для проверки форсунок Common Rail.

3. Аналоги, типоразмер и обозначение

Данный распылитель соответствует типоразмеру CRI3-18 и используется в пьезофорсунках Bosch четвёртого поколения.

Основные каталожные номера и альтернативные обозначения

Материал и технические характеристики

Примечание: точные значения количества и диаметра сопловых отверстий могут незначительно отличаться в зависимости от калибровки конкретной форсунки. Проверка параметров должна выполняться на специализированном стенде после установки.

4. Применимость

Распылитель F00VX40043 устанавливается в форсунки, применяемые на дизельных двигателях Mercedes-Benz OM642 (3.0 V6 CDI) и ряде модификаций для автомобилей концерна Daimler AG, а также на моделях Jeep и Chrysler с аналогичным двигателем.

Таблица совместимости

5. Правила подбора и замены

• Идентификация форсунки. Перед заказом распылителя необходимо точно определить артикул форсунки, установленной на автомобиле. Для этого используется маркировка на корпусе форсунки или диагностический сканер, считывающий код форсунки из блока управления. Номер форсунки должен входить в перечень, указанный в разделе «Применимость».
• Проверка типоразмера. Распылитель F00VX40043 совместим только с форсунками типоразмера CRI3-18. Установка в форсунки других типоразмеров (например, CRI2, CRI3-16, CRI3-20) не допускается.
• Специализированное оборудование. Замена распылителя должна производиться в условиях мастерской, оснащённой стендом для разборки/сборки форсунок Common Rail, ультразвуковой ванной и стендом проверки производительности (например, Bosch EPS 708, EPS 815). Использование гаражного инструмента приводит к повреждению посадочных поверхностей и нарушению герметичности.
• Обязательная замена сопутствующих деталей. При каждой разборке форсунки необходимо заменять:
  • уплотнительные медные шайбы (под форсунку);
  • уплотнительные кольца высокого давления;
  • фильтр-сетку inlet (при наличии);
  • шайбу пьезоактуатора (при необходимости).
• Проверка после сборки. После установки нового распылителя форсунка должна пройти тестирование на стенде:
  • проверка герметичности запирающего конуса при максимальном давлении;
  • измерение цикловой подачи и обратного слива;
  • оценка факела распыла (визуально или по равномерности подачи);
  • при необходимости – кодирование форсунки в ЭБУ (IQA-код) в соответствии с её фактической производительностью.
• Проверка совместимости по калибровке. Распылители, поставляемые разными производителями, могут иметь незначительные отклонения гидравлической характеристики. Для сохранения заводских параметров двигателя требуется провести адаптацию или подбор распылителя с калибровочной группой, соответствующей оригинальной.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. – китайский производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске распылителей, клапанов, плунжерных пар и ремонтных комплектов для систем Common Rail ведущих мировых брендов (Bosch, Denso, Delphi, Siemens/VDO). Продукция LIWEI поставляется как на вторичный рынок, так и для комплектации ремонтных производств.

Распылитель F00VX40043 под маркой LIWEI производится по технологии, повторяющей оригинальную конструкцию Bosch. Контроль геометрических параметров осуществляется на координатно-измерительных машинах, гидравлические характеристики проверяются на специализированных стендах. Изделие соответствует заявленным техническим требованиям для применения в качестве сменного элемента при ремонте форсунок. При этом LIWEI не является производителем оригинальных компонентов Bosch, поэтому возможны допустимые отклонения в калибровке отдельных экземпляров. Для обеспечения стабильной работы топливной системы рекомендуется проводить обязательную стендовую проверку каждой отремонтированной форсунки перед установкой на автомобиль.

Важно: Данное описание носит справочный характер. Перед приобретением и установкой необходимо сверить номер форсунки и параметры совместимости с каталогами производителя оборудования.
