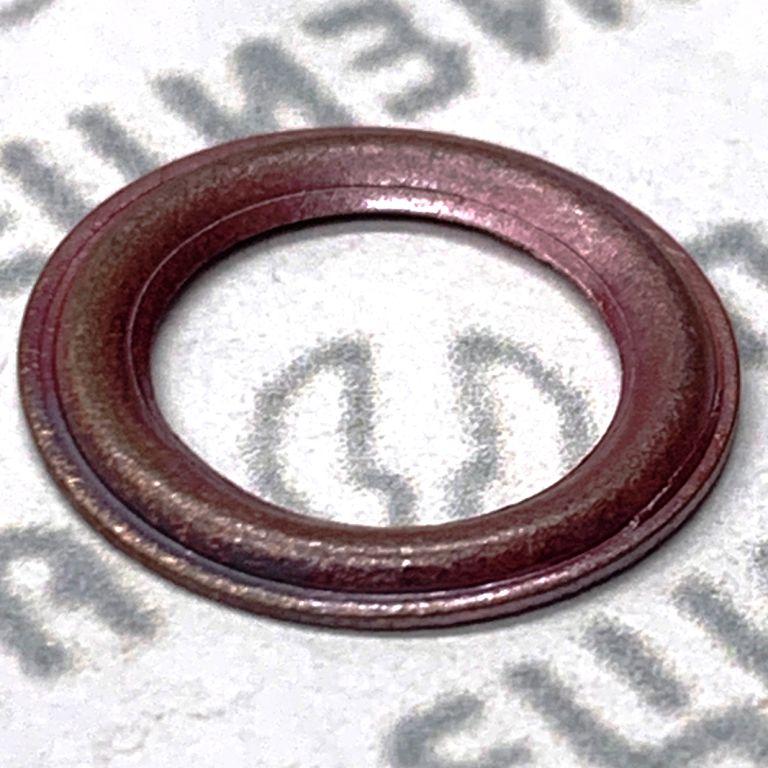

Медная уплотнительная шайба форсунки 9.3×15.0×0.8 (арт. 312471-П34, 870638)
1. Основные параметры и назначение
Габаритные размеры: 9.3 мм (внутренний диаметр) × 15.0 мм (наружный диаметр) × 0.8 мм (толщина).
Материал: Медь, подвергнутая отжигу для обеспечения пластичности и герметизирующих свойств.
Функция: Герметизация соединения между корпусом форсунки и посадочным гнездом в головке блока цилиндров. Предотвращает прорыв газов из камеры сгорания и утечки топлива.
Особенности установки: Одноразовый элемент, требующий замены при каждом демонтаже форсунки.
2. Применяемость
Шайба используется в дизельных двигателях, преимущественно российского производства:
| Марка двигателя | Тип форсунок | Артикулы форсунок (примеры) |
|---|---|---|
| ЯМЗ | Электрогидравлические, насос-форсунки | 53443.1112010, 267.1112010-01 |
| ТМЗ, НЗТА | Механические (с распылителями) | 335.1112110-70, 0433172153 |
3. Ключевые функции
Теплоизоляция — защита компонентов ГБЦ от перегрева.
Герметизация камеры сгорания — поддержание рабочего давления свыше 1000 атм.
Компенсация микродефектов — заполнение неровностей привалочных поверхностей.
4. Последствия неисправности
Прорыв газов:
Сизый/чёрный выхлоп, стук в подкапотном пространстве.
Загрязнение систем:
Повышение уровня моторного масла из-за просачивания топлива.
Нарушение работы системы EGR.
Потеря производительности:
Снижение мощности, троение, рост расхода топлива на 10–15%.
5. Диагностика и замена
Симптомы для проверки:
Неустойчивый холостой ход, масляные потёки вокруг форсунок.
Процедура замены:
Сброс давления в топливной системе.
Демонтаж форсунок с очисткой посадочных гнёзд.
Установка новой шайбы с моментом затяжки 45–50 Н·м (для ЯМЗ).
Обязательно: Контроль герметичности на стенде после замены.
6. Совместимые аналоги
Шайбы 9×15×0.5 мм (арт. 312471-П), 9.3×14.8×0.7 мм (арт. 870638-П).
Заключение: Критичный элемент для герметичности дизельного двигателя. При признаках утечки (дым, запах солярки, потеря мощности) требуется срочная диагностика. Использование оригинальных шайб и соблюдение регламента замены исключает риски повреждения ГБЦ.
