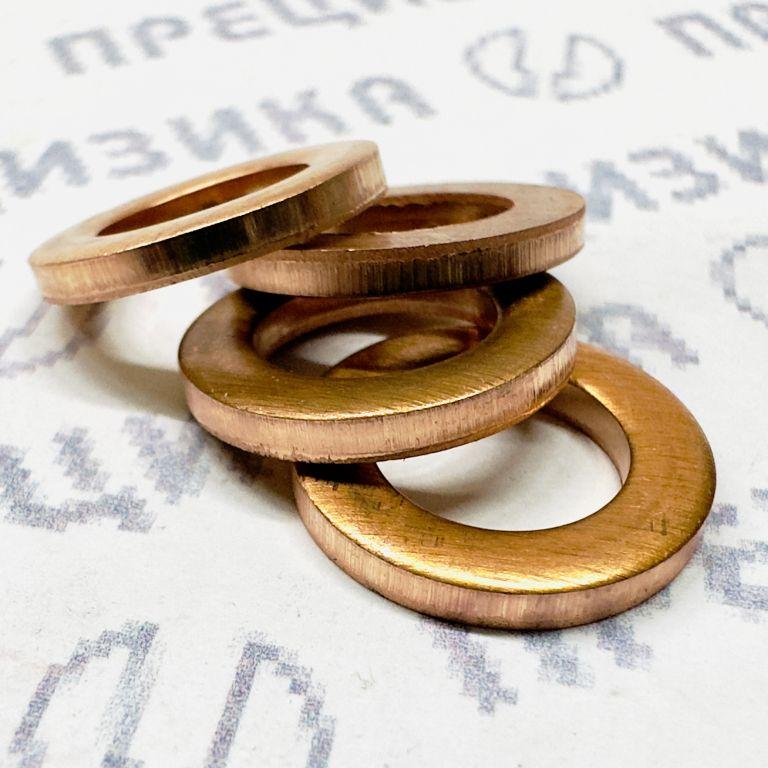

Медная шайба 9х15х2 мм для форсунок (АО "Алтайский завод прецизионных изделий")
1. Основные параметры изделия
Артикул/обозначение: 9х15х2_пл (альтернативные варианты: 9х15х2,0 Cu, 9Х15Х2ПЛ).
Габаритные размеры:
Наружный диаметр: 15 мм,
Внутренний диаметр: 9 мм,
Толщина: 2 мм (допустимый аналог: 9,3×14,8×2,0 мм).
Материал: Медь (Cu) высокой чистоты.
Масса единицы: 0,001 кг.
2. Функциональное назначение
Герметизация соединения форсунки с головкой цилиндра.
Предотвращение прорыва газов из камеры сгорания.
Исключение утечек топлива под высоким давлением.
Теплоотвод от корпуса форсунки к головке блока.
3. Совместимость
Двигатели:
МТЗ (Беларус): Серии 800/900/1000.
ЯМЗ: Модели 236, 238, 240.
ММЗ: Д-245, Д-260.
Типы форсунок:
Механические закрытого типа (традиционные системы впрыска).
Common Rail (совместимы с Bosch, Delphi, Denso).
4. Конструктивные и эксплуатационные особенности
Плоская геометрия: Обеспечивает равномерное прилегание поверхностей.
Пластичность: Деформация при затяжке гарантирует герметизацию микронеровностей.
Рабочие условия:
Температура: -50°C до +300°C,
Давление: Совместимо с системами ТНВД.
5. Технические требования
Производитель: АО "Алтайский завод прецизионных изделий" (АЗПИ).
Стандарты: Соответствие ГОСТ/ТУ.
Монтаж:
Замена при каждом демонтаже (повторное использование недопустимо).
Момент затяжки: 25–30 Н·м (согласно спецификации двигателя).
Сводная таблица характеристик
| Параметр | Значение |
|---|---|
| Размеры (Ø нар./Ø вн./толщ.) | 15×9×2 мм (±0,1 мм) |
| Температурный диапазон | -50°C ... +300°C |
| Совместимые двигатели | МТЗ, ЯМЗ, ММЗ |
| Материал | Медь (Cu) |
Шайба 9х15х2 мм АЗПИ является обязательным компонентом для герметизации топливной системы дизельных двигателей. Применяется при ремонте и обслуживании форсунок в соответствии с техническими требованиями производителей техники.
