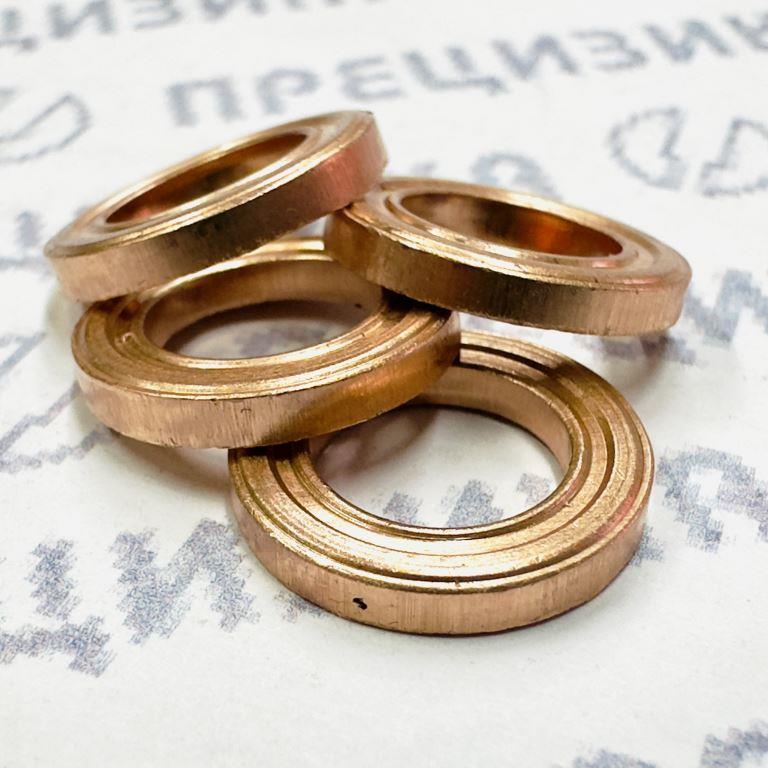

Шайба уплотнительная медная 9х15х2 для форсунки двигателя МТЗ (АЗПИ "2 волны")
1. Наименование изделия:
Шайба уплотнительная медная для форсунки. Изделие соответствует спецификации "2 волны" (АЗПИ).
2. Производитель:
АЗПИ (Алтайский завод прецизионных изделий). Бренд гарантирует соответствие изделий установленным стандартам качества и точности изготовления.
3. Основное назначение:
Обеспечение герметичности соединения "форсунка - головка блока цилиндров" в дизельных двигателях тракторов МТЗ и другой техники, для которой данная шайба является штатным уплотнительным элементом. Предотвращение прорыва газов из камеры сгорания наружу, а также проникновения воздуха в камеру сгорания.
4. Место установки:
Устанавливается в посадочное гнездо головки блока цилиндров непосредственно под корпус форсунки, образуя герметичный термостойкий барьер между нижней плоскостью форсунки и верхней плоскостью посадочного места в ГБЦ.
5. Конструкция и материал:
Форма: Плоская шайба кольцевой формы.
Материал: Медь. Выбор материала обусловлен его высокими пластическими свойствами, теплопроводностью и способностью к деформации под нагрузкой, обеспечивающей плотное заполнение микронеровностей сопрягаемых поверхностей.
Геометрические параметры:
Внутренний диаметр (d): 9 мм
Наружный диаметр (D): 15 мм
Толщина (H): 2 мм
6. Принцип действия:
При затяжке крепежных элементов форсунки шайба подвергается значительной осевой нагрузке. Пластичность меди позволяет ей деформироваться, точно повторяя микрорельеф поверхности форсунки и поверхности посадочного места в головке блока цилиндров, тем самым создавая надежный газонепроницаемый барьер в условиях высоких температур и давлений, характерных для камеры сгорания дизельного двигателя.
7. Ключевые технические характеристики и преимущества:
Высокая герметичность: Эффективное уплотнение стыка форсунки и ГБЦ.
Термостойкость: Сохранение уплотняющих свойств при рабочих температурах двигателя.
Точность изготовления: Габаритные размеры (9х15х2 мм) выдержаны в соответствии с требованиями для корректной установки и функционирования.
Надежность: Использование качественной меди обеспечивает предсказуемую деформацию и долговечность уплотнения.
Совместимость: Предназначена для использования с форсунками типа "2 волны" на двигателях тракторов МТЗ (Минского тракторного завода), а также на другой технике, где применяется данная спецификация уплотнителя от АЗПИ.
8. Эксплуатационные требования:
Замена: Шайба является одноразовым уплотнительным элементом. Обязательна замена на новую при каждом снятии форсунки.
Чистота поверхностей: Посадочные поверхности форсунки и головки блока цилиндров должны быть чистыми и не иметь повреждений (забоин, царапин) для обеспечения корректной работы уплотнения.
Момент затяжки: Установка форсунки и затяжка ее крепежа должны производиться с соблюдением регламентированного производителем двигателя момента затяжки для обеспечения правильной деформации шайбы и создания требуемого уплотнения.
Шайба уплотнительная медная 9х15х2 производства АЗПИ ("2 волны") является критически важным расходным элементом для обеспечения герметичности установки топливных форсунок в двигателях тракторов МТЗ. Ее применение предотвращает утечки газов, гарантирует стабильную работу системы впрыска топлива и способствует поддержанию номинальной мощности и экологических характеристик двигателя. Использование оригинальных шайб АЗПИ рекомендовано для обеспечения надежности и соответствия техническим требованиям двигателя.
