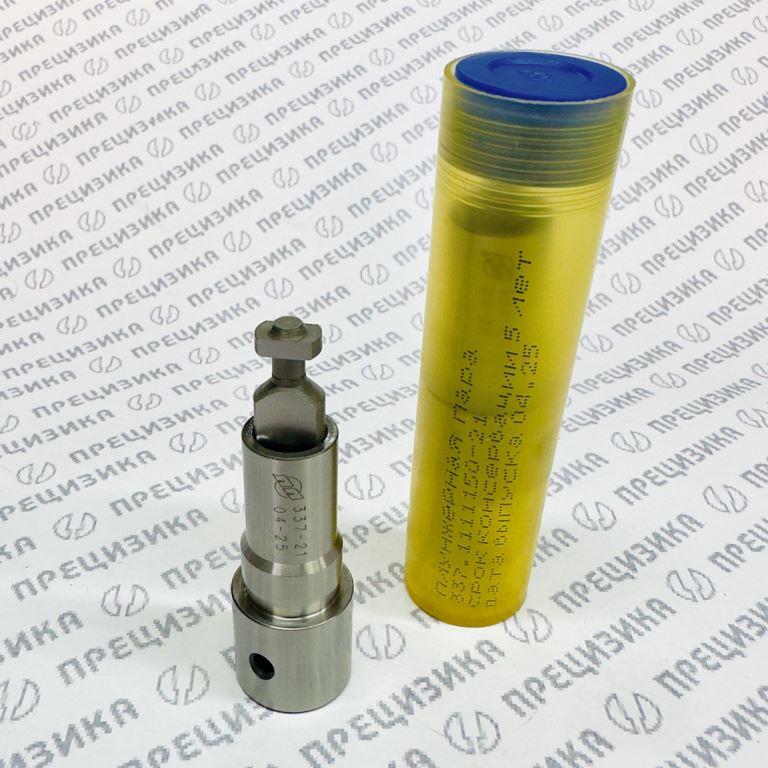

337.1111150-21 Пара плунжерная ЯЗДА
Плунжерная пара 337.1111150-21
1. Описание
Плунжерная пара 337.1111150-21 представляет собой прецизионный узел топливного насоса высокого давления (ТНВД). Состоит из плунжера с двумя отсечными канавками и втулки диаметром 11 мм. Пара выполняет точное дозирование топлива и его синхронизированную подачу в цилиндры дизельного двигателя согласно порядку их работы. Отсечные канавки регулируют момент окончания и объём подачи топлива. Конструкция соответствует экологическому стандарту Евро-2 и рассчитана на работу в широком диапазоне нагрузок.
2. Аналоги
| Обозначение аналога | Примечание |
|---|---|
| WEIFU U5022 (WF337.1111150-21) | Прямой функциональный аналог. Полностью взаимозаменяем с оригинальной парой ЯЗДА. |
| 337-21 | Сокращённое обозначение данной детали. |
| 337.1111150-20 | В отдельных источниках указывается как взаимозаменяемая. Перед установкой требуется сверить ход плунжера и цикловую подачу с конкретной модификацией ТНВД. |
3. Расположение
Плунжерная пара устанавливается в секцию ТНВД модели 323.1111039-01. Данная секция является составной частью V-образных 8-секционных топливных насосов с межсекционным расстоянием 36 мм. ТНВД такого типа компонуются на V-образных дизельных двигателях с рабочим объёмом цилиндра до 2 литров и цилиндровой мощностью до 35 кВт.
4. Модели ТНВД
| Модель ТНВД | Модификации |
|---|---|
| 337.1111005-20 | 20.03, 20.04, 20.05, 20.07, 20ЭМ, 23 |
| 337.1111005-50 | 50.01, 50.02, 50.03, 50.04, 50.05 |
| 337.1111005-71 | 71.01, 71.02 |
| 323.1111005-11 | – |
Перечисленные модели и их модификации (всего около 16 вариантов) используют плунжерную пару 337.1111150-21.
5. Назначение
Прецизионное дозирование топлива под высоким давлением и его распределение по цилиндрам в строго заданный момент. Отсечные канавки на плунжере управляют моментом прекращения подачи и её объёмом. Данная функция определяет эффективность смесеобразования, поддержание КПД двигателя, расход топлива и уровень вредных выбросов в границах стандарта Евро-2.
6. Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Полное обозначение | 337.1111150-21 |
| Сокращённое обозначение | 337-21 |
| Диаметр плунжера | 11 мм |
| Максимальный ход плунжера | 13 мм |
| Соответствие экологическому стандарту | Евро-2 |
| Устанавливаемая секция ТНВД | 323.1111039-01 |
7. Материал и технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Материалы | Износостойкая закалённая сталь, обеспечивающая длительную работу в условиях высоких контактных давлений. |
| Номинальная цикловая подача (в зависимости от модификации ТНВД) | от 99 до 152 мм³ |
| Максимальная цикловая подача ТНВД | до 183 мм³ (в отдельных конфигурациях — до 202 мм³) |
| Давление впрыска, создаваемое насосами семейства | от 600 до 1300 бар |
| Экологический стандарт | Евро-2 (Правила ЕЭК ООН № 49-02B и № 96-01) |
| Рекомендуемые форсунки | 273.1112010-20 |
8. Применимость ТНВД, Двигатели, техника
| Двигатель (модель, мощность, стандарт) | Модели ТНВД (примеры) | Примеры техники |
|---|---|---|
| 740.30-260 (260 л.с., Евро-2) | 337.1111005-20 и модификации | 65115, 65116, 65117, 6540 |
| 740.50-360 (360 л.с., Евро-2) | 337.1111005-20, 337.1111005-50 и модификации | Шасси 5360-06, 5460-06, 6360-06, 6460-06 |
| 740.51-320 (320 л.с., Евро-2) | 337.1111005-20, 337.1111005-50 и модификации | Самосвалы 6520, 6522 |
| 740.31-240 (240 л.с.) | 337.1111005-20 и модификации | 55111-02, 53212-02, 54112-02 |
| 740.13-260 (260 л.с.) | 337.1111005-71 и модификации | Модели ряда 65115, 65116 и др. |
| 740.11-240 (240 л.с.) | 337.1111005-20 и модификации | 53212, 54112 и модификации |
| 740.53-290 (290 л.с.) | 337.1111005-50 и модификации | 6520, 6522 и др. |
| 740.55-300 (300 л.с.) | 337.1111005-50 и модификации | Самосвалы, шасси с двигателем 740.55 |
| 740.60-360 (360 л.с.) | 337.1111005-50 и модификации | 6520, 6522, магистральные тягачи |
| 740.56-320 (320 л.с.) | 337.1111005-50 и модификации | 6520, 6522, шасси специального назначения |
Примечание: плунжерная пара 337.1111150-21 используется во всех перечисленных модификациях ТНВД.
9. Правила подбора и замены
| Критерий | Рекомендация |
|---|---|
| Соответствие стандарту | Пара предназначена для двигателей Евро-2. Перед установкой подтвердите, что ТНВД и двигатель соответствуют данному экологическому классу. |
| Совместимость с ТНВД | Точно идентифицируйте модель насоса по заводской табличке (например, 337.1111005-20.04 для двигателя 740.50-360). Убедитесь, что секция и насос допускают применение данной пары. |
| Использование аналогов | Прямой аналог WEIFU U5022 полностью взаимозаменяем. При выборе версии 337.1111150-20 сверьте ход плунжера и требуемую цикловую подачу под конкретную модификацию ТНВД. |
| Признаки износа | Замена требуется при падении мощности двигателя, затруднённом пуске, повышенном расходе топлива, неравномерной работе цилиндров. |
| Условия эксплуатации | Ресурс напрямую зависит от чистоты топлива. Необходимо строго соблюдать периодичность замены топливных фильтров и применять фильтрующие элементы, рекомендованные производителем. |
| Монтаж и регулировка | Замена должна производиться в условиях, исключающих попадание загрязнений. Используйте динамометрический инструмент. После установки обязательна проверка и, при необходимости, регулировка ТНВД на стенде для обеспечения номинальной цикловой подачи и равномерности работы секций. |
10. О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на разработке и производстве прецизионной топливной аппаратуры для дизельных двигателей. Производственная площадка включает полный технологический цикл: металлообработку, термообработку, селективную сборку и контрольные испытания. Система менеджмента качества сертифицирована по ISO 9001. Плунжерные пары изготавливаются из износостойких сталей и проходят контроль гидроплотности, что обеспечивает соответствие заданным зазорам и нормированный ресурс. Продукция отвечает требованиям конструкторской документации двигателей КамАЗ.
