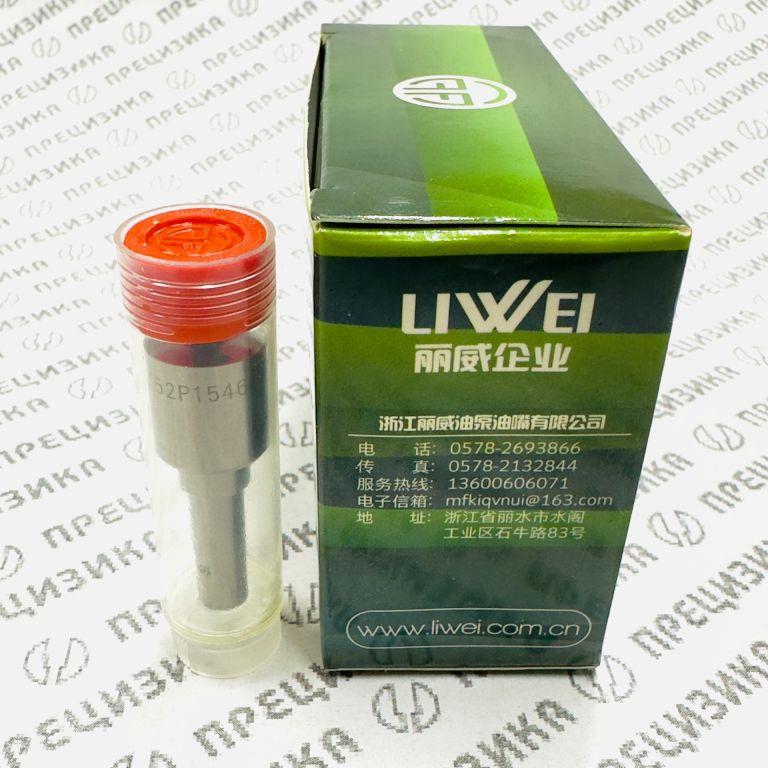

DLLA152P1546 Распылитель форсунки Liwei
Распылитель 0433171954 DLLA152P1546
Артикул: 0433171954 DLLA152P1546
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель 0 433 171 954 (типовое обозначение DLLA152P1546) является прецизионным запорно-распыливающим элементом электрогидравлической форсунки. Деталь конструктивно относится к семейству DLLA и предназначена для эксплуатации в системах аккумуляторного впрыска топлива Common Rail.
Ключевые конструктивные особенности:
- Тип корпуса: DLLA (удлиненный носик с глухим колодцем под запорным конусом иглы). Рабочий объем колодца (мешок) классифицируется как SAC, что обеспечивает стабилизацию начальной фазы впрыска и снижение образования сажи в сравнении с безобъемными VCO-носиками. Данные ряда неофициальных каталогов, указывающие на тип Mini-SAC, являются технологически неточными для этого поколения форсунок.
- Расположение факела: Литера «P» в маркировке обозначает отсутствие центрального соплового отверстия (слепой носок). Сопловые каналы распределены по боковой поверхности для равномерного заполнения тороидальной камеры сгорания без паразитного центрального факела.
- Количество отверстий: 9 ед.
- Обработка: Проточная часть сопловых отверстий выполняется с применением технологий электроэрозионной или гидроабразивной обработки (HEDM / Hydroerosive Grinding) для обеспечения идентичности гидроплотности по всем каналам и снятия внутренних напряжений с кромок.
- Прецизионность пары: Зазор между направляющей частью корпуса и иглой составляет единицы микрон, что обеспечивает гидрозапор при давлениях, создаваемых ТНВД без утечек в магистраль обратного слива.
2. Назначение
Деталь предназначена для профессионального восстановления рабочих характеристик дизельной форсунки. Замена распылителя производится в случаях:
- Снижения давления впрыска вследствие износа запорного конуса и направляющей поверхности иглы.
- Нарушения мелкодисперсности распыла (подтекание, «струя» вместо «факела»), ведущего к неполному сгоранию смеси, повышенной дымности и перерасходу топлива.
- Критической закоксовки сопловых отверстий, не устраняемой ультразвуковой очисткой.
- Потери подвижности иглы или падения давления открытия ниже пороговых значений, заданных производителем форсунки.
Применение нового распылителя восстанавливает герметичность запорного конуса, нормативную цикловую подачу и геометрию факела распыла.
3. Аналоги, типоразмер, материалы и технические характеристики
В таблице ниже приведены стандарты привязки детали в каталогах основных производителей и оригинальных номерах техники.
Таблица 1. Кросс-номера и замены
| Категория номера | Значение |
|---|---|
| Основной номер Bosch | 0 433 171 954 |
| Типовое обозначение (формула) | DLLA152P1546 |
| OEM Mitsubishi (Fuso) | ME225416 |
| Форсунка в сборе (Bosch) | 0 445 120 072 |
| Аналог форсунки в сборе (Mitsubishi) | ME225416 |
Таблица 2. Расшифровка типоразмера DLLA152P1546
| Символ | Значение параметра |
|---|---|
| DLLA | Серия корпуса: удлиненный, тип колодца SAC (глухой). |
| 152 | Модификация корпуса, определяющая посадочный диаметр, профиль и ход иглы. |
| P | Отсутствие центрального отверстия; радиальное расположение сопел. |
| 1546 | Угол конуса распыла (154 градуса) и идентификатор конфигурации отверстий. |
Примечание: Справочные данные об угле распыла в неофициальных каталогах часто ошибочно округляются до 152°. Технологически верным является угол 154°, зашитый в маске номера.
Материал и характеристики:
| Параметр | Описание |
|---|---|
| Материал корпуса и иглы | Высоколегированная быстрорежущая сталь с термообработкой (закалка, многоступенчатый отпуск, обработка холодом). |
| Покрытие | Возможно нанесение антифрикционного DLC-покрытия на юбку иглы (зависит от ревизии форсунки), либо работа по классической паре трения «сталь по стали» с азотированием. |
| Максимальное рабочее давление | до 1600 бар (пиковое до 1800 бар в зависимости от версии софта блока управления). |
| Масса нетто (справочно) | ~0.026 кг |
| Габариты (ДхШхВ), мм | 17 x 17 x 66 (ориентировочно) |
| Вес брутто с упаковкой | ~0.065 кг |
4. Применимость (Форсунки, Двигатели, Техника)
Распылитель имеет строгую технологическую привязку и не является взаимозаменяемым с деталями схожих типоразмеров, устанавливаемых на форсунки 0445120073 или 0445120076.
Таблица 3. Прямая совместимость
| Тип оборудования | Модель / Индекс |
|---|---|
| Форсунка в сборе (единственная совместимая) | Bosch 0 445 120 072 (0445120072) |
| Дизельный двигатель | Mitsubishi 4M50 (включая все модификации турбонаддува: 4M50-T4, 4M50-T5, 4M50-TL, 4M50-TLE3BA) |
| Коммерческий транспорт | Mitsubishi Fuso Canter (серии FE7, FE8, FB7, FB8, FE73D), Canter-65 (6C18), Canter-75 (7C18) |
| Спецтехника и промышленная техника | Гусеничный экскаватор Kato HD820-R5, HD820V, автокраны Kato CR-130Ri, MR130Ri |
5. Правила подбора и замены
Подбор и установка компонента должны осуществляться исключительно квалифицированным персоналом в условиях стендовой дизельной лаборатории.
Порядок идентификации:
- Верификация номера форсунки: Перед заказом распылителя необходимо демонтировать форсунку и считать заводской номер, нанесенный на корпусе. Допустимая маркировка: 0 445 120 072 (или 0445120072).
- Контроль ревизии: Использование данного распылителя на визуально схожих форсунках (например, IFL19, ZEREK30S) без подтверждения номера 072 запрещено из-за разницы в гидравлической карте и алгоритмах управления клапаном.
Технология замены:
- Разборка: Производится демонтаж старого распылителя. Категорически запрещается касаться прецизионных поверхностей новой иглы и колодца корпуса пальцами.
- Промывка: Посадочные места в корпусе форсунки очищаются в ультразвуковой ванне. Проверяется соосность и отсутствие деформации.
- Сборка: Установка нового распылителя. Затяжка гайки распылителя производится динамометрическим ключом с контролем момента, указанного в ремонтной документации Bosch EPS. Превышение момента затяжки ведет к деформации корпуса и заклиниванию иглы.
- Регулировка и проверка на стенде: Собранная форсунка устанавливается на испытательный стенд (EPS815 или аналог) для настройки:
- Давления открытия / реакции электромагнитного (пьезо) клапана.
- Цикловой подачи на режимах холостого хода и полной нагрузки.
- Герметичности обратного слива и запорного конуса.
- Коррекции кодировки IMA (Injector Menge Adjustment) при необходимости.
Использование детали без последующей стендовой настройки ведет к нестабильной работе двигателя, пропускам воспламенения и риску гидроудара.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. (Китай) — профильное предприятие, специализирующееся на выпуске компонентов распылителей для дизельной топливной аппаратуры. Производственная номенклатура охватывает детали для систем Common Rail, механических форсунок и насос-форсунок.
Качество продукции: Производственный процесс организован с соблюдением групповых допусков на гидроплотность, что является критичным для систем с высоким давлением. Компания применяет оборудование для финишной обработки сопловых отверстий (гидроабразивная эрозия), что позволяет обеспечить коэффициент вариации потоковых характеристик (CV-допуск) в узком диапазоне.
Продукция LIWEI позиционируется как компонент вторичного рынка (aftermarket), сопоставимый по техническим параметрам с оригинальными изделиями. Входной контроль партий на соответствие геометрическим размерам и чистоте обработки направляющей поверхности позволяет использовать данные распылители в качестве альтернативы при профессиональном восстановительном ремонте. Деталь поставляется в индивидуальной антикоррозийной упаковке, исключающей контакт иглы и корпуса во время транспортировки.
Тэги: распылитель 0433171954, 0 433 171 954, DLLA152P1546, DLLA 152 P 1546, ME225416, ME 225416, распылитель форсунки 0445120072, распылитель форсунки 0 445 120 072, распылитель LIWEI, распылитель Mitsubishi 4M50, распылитель Fuso Canter, распылитель Kato, распылитель дизельной форсунки, ремонт форсунок Common Rail, запчасти топливной аппаратуры
