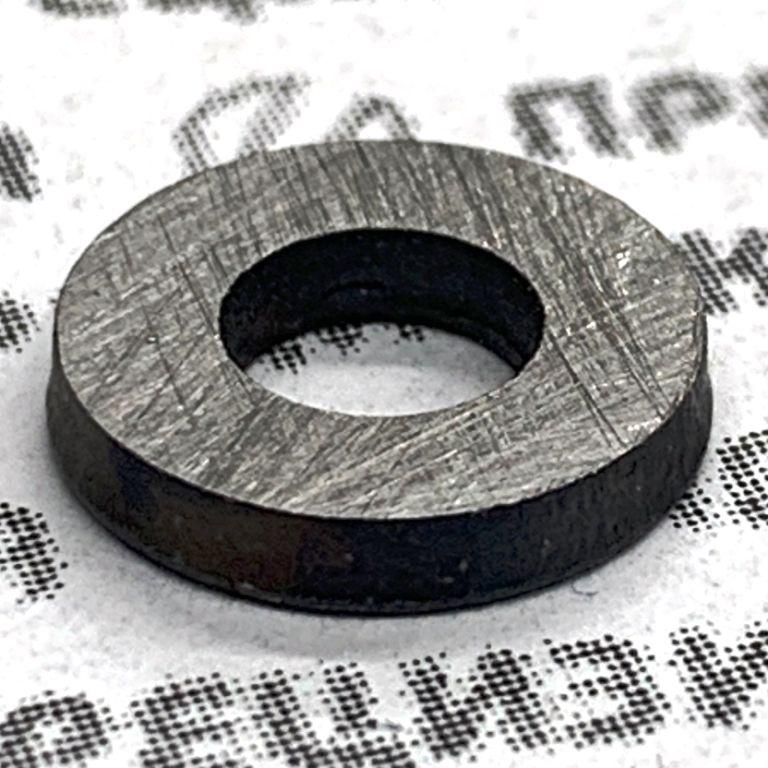

870611-П Шайба регулировочная 2,0мм ЯЗДА
Шайба регулировочная 870611-П (2,00 мм) — техническое описание
Регулировочные шайбы форсунок типоразмера 5×11,5 мм представляют собой прецизионные металлические кольца, изготавливаемые из термообработанной пружинной стали. Деталь устанавливается в корпус форсунки между пружиной и иглой распылителя, выполняя функцию упора для пружины.
Расположение в форсунке
Шайба размещается в верхней части корпуса форсунки, непосредственно под пружиной, над иглой распылителя. Данное расположение обеспечивает передачу усилия от пружины на иглу через регулировочную шайбу.
Назначение
Основное назначение шайбы — точная настройка давления начала впрыска топлива. Изменение толщины шайбы напрямую влияет на усилие сжатия пружины и, соответственно, на давление, при котором игла распылителя поднимается для впрыска. Применение шайб с корректной толщиной обеспечивает соответствие параметров впрыска заводским спецификациям и влияет на экономические и экологические показатели двигателя.
Типоразмер, обозначение и технические характеристики
| Артикул | Внутр. диаметр, мм | Наруж. диаметр, мм | Толщина, мм | Материал | Твёрдость, HRC | Допуск по толщине, мм | Вес, кг | Метод изготовления |
|---|---|---|---|---|---|---|---|---|
| 870611-П | 5,0 | 11,5 | 2,00 | Термообработанная пружинная (высокопрочная легированная) сталь | 50–55 | ±0,01 | 0,002 | Прецизионная штамповка с контролем плоскостности и твёрдости |
Изделие соответствует спецификациям производителей двигателей и топливной аппаратуры.
Влияние толщины шайбы на давление впрыска
Увеличение толщины шайбы повышает давление впрыска, уменьшение — снижает. Изменение толщины на 0,05 мм изменяет давление начала впрыска приблизительно на 3–3,5 кгс/см².
Применимость по моделям форсунок и двигателям
| Модель форсунки | Экологический стандарт | Двигатели | Модели автомобилей (основные) |
|---|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 5320, 5410, 5511, 4310 |
| 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 | КАМАЗ 6520, 4350, 4326 |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 | КАМАЗ 53212, 55102, 43101 |
| 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 5320, 5410, 5511, 4310 |
Дополнительно форсунки применяются на двигателях автомобилей МАЗ, Урал и других марок, использующих аналогичную топливную аппаратуру.
Линейка взаимозаменяемых шайб (диапазон толщин и артикулы)
| Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|---|---|---|---|
| 1,00 | 870601-П | 1,25 | – | 1,55 | 870605-П | 1,80 | 870609-П |
| 1,05 | 870602-П | 1,30 | – | 1,60 | 870606-П | 1,90 | 870610-П |
| 1,10 | – | 1,40 | – | 1,65 | – | 2,00 | 870611-П |
| 1,15 | – | 1,45 | – | 1,70 | 870607-П | ||
| 1,20 | 870603-П | 1,50 | 870604-П | 1,75 | 870608-П |
- Примечание: все шайбы с размерами 5×11,5 мм и артикулами из линейки 870601-П … 870611-П являются взаимозаменяемыми по геометрии и функциональному назначению. Различие заключается только в толщине. Шайбы промежуточных толщин (не указанные в стандартной линейке) могут поставляться по специальному заказу.
Правила подбора и замены
Замена производится только на шайбу с артикулом, соответствующим требуемой толщине. При подборе рекомендуется ориентироваться на оригинальные каталожные номера АО «ЯЗДА» и данные заводских спецификаций по давлению впрыска для конкретной модели двигателя. Специализированные аналоги от сторонних производителей для данных каталожных номеров отсутствуют.
О производителе
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Завод выпускает форсунки, распылители, плунжерные пары, насосы высокого давления и комплектующие. Продукция ЯЗДА применяется для комплектации техники марок КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель и других. Юридический адрес предприятия: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81.
