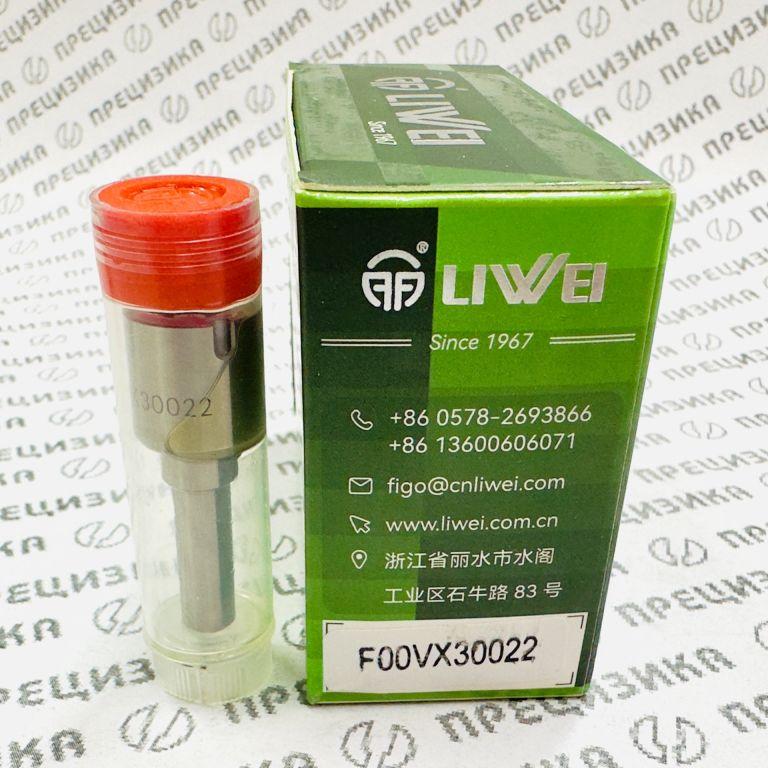

F00VX30022 Распылитель пьезофорсунки Liwei
Распылитель LIWEI F00VX30022 (аналог Bosch F00VX30022) для пьезофорсунок Common Rail CRI3
1. Описание и конструктивные особенности
Распылитель LIWEI F00VX30022 представляет собой прецизионный сменный элемент (носик) для пьезоэлектрических форсунок Bosch серии CRI3-16/CRI3-18. Изделие выпускается китайской компанией Liwei Fuel Injection Co., Ltd. и является функциональным аналогом оригинального распылителя Bosch с тем же каталожным номером. Конструкция и геометрия полностью повторяют параметры оригинальной детали, что обеспечивает совместимость при ремонте топливной аппаратуры.
Ключевые конструктивные особенности:
- Привод: предназначен для установки в корпус пьезофорсунки, где подъём иглы осуществляется за счёт деформации пьезокристалла и гидравлического мультипликатора. Распылитель отвечает за финальное дозирование и распыление топлива.
- Прецизионная гидравлика: зазор между иглой и корпусом распылителя находится в диапазоне 1–3 мкм. Уплотнение по конусу гарантирует чёткую отсечку без подтекания.
- Геометрия факела: 7 распыливающих отверстий диаметром 0,14 мм, угол конуса распыла 160°. Такая конфигурация обеспечивает однородное смесеобразование и полное сгорание топлива.
- Материалы: высоколегированная жаростойкая сталь с азотированием поверхности. Рассчитана на пиковое давление в системе до 1800–2000 бар и рабочие температуры, характерные для камеры сгорания дизельного двигателя.
Изделие поставляется как отдельный ремонтный компонент и не включает корпус форсунки, уплотнительные кольца или электромагнитный/пьезоэлектрический привод.
2. Назначение
Распылитель LIWEI F00VX30022 применяется при ремонте и восстановлении (ремоторизации) топливных форсунок дизельных двигателей с системой Common Rail и пьезоэлектрическим управлением. Замена изношенного или повреждённого распылителя позволяет восстановить заводские параметры впрыска (давление открытия, герметичность, форму факела) без приобретения новой форсунки в сборе, что сокращает стоимость ремонта.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Liwei Fuel Injection Co., Ltd. (Китай) |
| Артикул производителя | F00VX30022 (совпадает с оригинальным Bosch) |
| Оригинальный артикул Bosch | F00VX30022 |
| Серия форсунок | Bosch CRI3-16 / CRI3-18 (пьезо) |
| Количество отверстий | 7 |
| Диаметр отверстий | 0,14 мм |
| Угол конуса распыла | 160° |
| Тип крепления | Гайка распылителя (тип VX) |
| Материал корпуса и иглы | Легированная сталь с азотированием |
| Рабочее давление | до 2000 бар (пиковое) |
| Совместимость | Пьезофорсунки Bosch, указанные в разделе «Применимость» |
Аналоги и кросс-номера от других производителей
| Производитель | Артикул |
|---|---|
| Bosch (оригинал) | F00VX30022 |
| Wuzetem | PF00VX30022 |
| Firad (FZB) | FZB1402LE, FZB1402MT, FZB1402MW |
| Repard | RD 11-259 |
| Другие обозначения | 71P322, PEF22, LDFN1054 |
Все перечисленные позиции являются взаимозаменяемыми при условии соответствия геометрии и характеристик оригинальному распылителю Bosch.
4. Применимость
Распылитель LIWEI F00VX30022 применяется в пьезофорсунках Bosch, устанавливаемых на дизельные двигатели концерна Volkswagen AG (Audi, Volkswagen, Porsche), а также на отдельные модификации двигателей Mercedes-Benz OM642 (с обязательной проверкой геометрии перед установкой). Основное применение — двигатели V6 3.0 TDI.
Таблица применимости
| Форсунки (номера Bosch / OEM) | Двигатели (коды) | Техника (модели) |
|---|---|---|
| 0445115003, 0445115004, 0445115023, 0445115024, 0445115034, 0445115035, 0445115036, 0445115037, 0445115051, 0445115052, 0445115072, 0445115078, 0445115079, 0445115082, 0445115083, 0986435358, 0986435371, 0986435372 | ASB, BKN, BMK, BNG, BUG, BUN, BKS, BPP, BSG, CASA, CATA, CCWA, CCMA, CDYB и др. (3.0 TDI V6, 204–245 л.с.) | Audi A4 (B7/B8), A5 (8T), A6 (C6), A6 Allroad, A8 (D3), Q5 (8R), Q7 (4L) |
| 059130277AA, 059130277AB, 059130277AH, 059130277B, 059130277BA, 059130277BD, 059130277D, 059130277E, 059130277J, 059130277Q, 059130277S, 059130855AX | Те же коды двигателей, что и выше | Volkswagen Phaeton (3D), Touareg (7L) |
| 057130277AH (OEM) | BMK, BKS, CATA, CASA | Audi Q7, Volkswagen Touareg |
| 6420701887, A6420701887 (Mercedes-Benz, с оговорками) | OM642.940, OM642.910, OM642.960 (3.0 CDI V6) | Mercedes-Benz C-Класс, CLK, E-Класс, CLS, M-Класс, GL-Класс, Sprinter, Vito |
Примечание по Mercedes-Benz: не все форсунки двигателей OM642 используют распылитель с углом 160° и 7 отверстиями. Перед установкой на автомобили Mercedes-Benz обязательна сверка старого распылителя: количество отверстий, угол конуса, диаметр отверстий. В противном случае возможно нарушение смесеобразования и повреждение двигателя.
5. Правила подбора и замены
- Проверка соответствия. Перед заказом необходимо сверить номер оригинальной форсунки и маркировку старого распылителя. Для двигателей VAG 3.0 TDI распылитель F00VX30022 является штатным, для Mercedes OM642 — требует дополнительной проверки.
- Отличие от F00VX30005. Не допускается замена на распылитель Bosch F00VX30005 (или его аналоги), так как он имеет другое количество отверстий (6) и угол распыла (155°). Установка несоответствующего распылителя приводит к неполному сгоранию, прогару поршней и выходу двигателя из строя.
- Установка. Замена распылителя пьезофорсунки должна выполняться на специализированном стенде (EPS-708/815, Bosch EPS или аналог) с контролем давления открытия, герметичности и формы факела. Обязательна замена уплотнительных шайб и, при необходимости, регулировочных прокладок.
- Кодирование. После ремонта форсунки требуется ввод нового кода IMA/IQA в блок управления двигателем с помощью диагностического оборудования.
- Диагностика системы. Перед установкой отремонтированных форсунок рекомендуется проверить состояние топливного фильтра, давление в рампе и отсутствие металлической стружки в топливной системе, так как загрязнённое топливо является основной причиной выхода распылителей из строя.
- Парная замена. При значительном пробеге рекомендуется заменять распылители комплектом на всех цилиндрах для равномерной работы двигателя.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры, специализирующийся на выпуске распылителей, клапанов и ремонтных комплектов для систем Common Rail. Компания поставляет продукцию на вторичный рынок автозапчастей. Изделия Liwei изготавливаются на оборудовании с ЧПУ с применением многоступенчатого контроля геометрии и гидравлических испытаний. Распылители проходят проверку на соответствие заявленным параметрам (угол распыла, гидроплотность, подвижность иглы). Продукция позиционируется как экономичная альтернатива оригинальным компонентам Bosch для капитального ремонта топливной аппаратуры. При соблюдении технологии установки и условий эксплуатации распылители LIWEI обеспечивают рабочие характеристики, сопоставимые с оригинальными.
