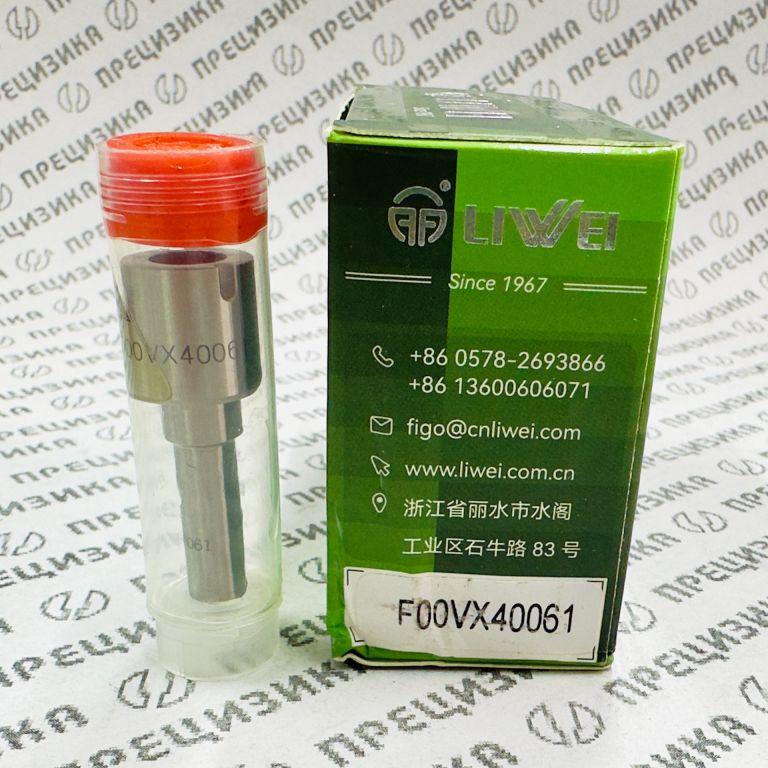

F00VX40061 Распылитель пьезофорсунки Liwei
Распылитель форсунки Common Rail LIWEI F00VX40061 (аналог Bosch)
Артикул: F00VX40061
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Тип: Распылитель (Nozzle) для электромагнитной форсунки Common Rail Bosch серии CRI3
1. Описание и конструктивные особенности
Распылитель F00VX40061 является прецизионным сменным элементом топливной форсунки Common Rail. Деталь предназначена для установки в корпус электромагнитной (соленоидной) форсунки Bosch поколения CRI3. Распылитель отвечает за финальную стадию впрыска — формирование топливного факела и дозирование подачи в камеру сгорания.
Конструктивные особенности:
| Параметр | Описание |
|---|---|
| Тип привода | Электромагнитный (соленоидный), управление иглой через гидравлический контур форсунки |
| Исполнение | Прецизионная пара «игла–корпус» с зазором в единицы микрон |
| Материал | Высоколегированная сталь (аналог 18CrNi8), закалка до твердости HRC 60 и выше |
| Покрытие | Износостойкое покрытие рабочих поверхностей для работы при высоких давлениях и температурах |
| Количество распыливающих отверстий | Определяется конкретной модификацией (закрытая информация производителя) |
| Диаметр отверстий | Микронный диапазон, обеспечивающий мелкодисперсный распыл |
| Угол факела | Соответствует параметрам оригинального распылителя Bosch для данной серии |
Деталь изготавливается с микронной точностью, что обеспечивает герметичность при пиковых давлениях системы (до 2000 бар) и стабильную цикловую подачу. Конструкция рассчитана на длительную эксплуатацию при температурах головки цилиндров до 250–300 °C в зоне распылителя.
2. Назначение
Распылитель F00VX40061 применяется при ремонте и восстановлении дизельных форсунок Bosch. Основные функции:
- Преобразование потока топлива под высоким давлением в мелкодисперсный аэрозоль для эффективного смесеобразования.
- Точное дозирование объёма впрыскиваемого топлива в соответствии с сигналом блока управления двигателем.
- Формирование заданной геометрии факела распыла (угол конуса, глубина проникновения, равномерность распределения капель).
- Обеспечение герметичности в закрытом состоянии для предотвращения подтекания топлива и неконтролируемого сгорания.
Применение качественного распылителя позволяет восстановить параметры оригинальной форсунки: мощность, экономичность, уровень выбросов, шумность работы.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Кросс-номера и альтернативные обозначения
| Источник | Номер |
|---|---|
| Bosch (оригинал) | 0 445 116 017, 0 445 116 018, 0 986 435 420 |
| OEM Hyundai/Kia | 33800-2F000, 338002F000, 31272-690 |
| LIWEI (данный артикул) | F00VX40061, LW-F00VX40061 |
| Другие упаковщики | PF00VX40061 (WUZETEM), KSF00VX40061 (King Star), FZB2777MT, FZB2777LW, ES-F00VX40061 |
3.2. Типоразмер и обозначение
| Характеристика | Значение |
|---|---|
| Серия форсунки | Bosch CRI3-x (Common Rail Injector, Generation 3) |
| Тип управления | Электромагнитный (Solenoid) |
| Тип распылителя | Штифтовый/многоструйный (зависит от модификации) |
| Стандарт крепления | Резьбовое соединение с корпусом форсунки, момент затяжки по спецификации Bosch |
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная инструментальная сталь |
| Твёрдость рабочих поверхностей | HRC 60–64 |
| Максимальное рабочее давление | до 2000 бар (пиковое) |
| Производительность (ориентировочно) | ~100 см³/мин (требует подтверждения на стенде) |
| Температурный диапазон эксплуатации | от −40 °C до +300 °C (кратковременно до 350 °C) |
| Ресурс (при нормативных условиях) | 150 000 – 250 000 км пробега (ориентировочно) |
Точные значения производительности, количество и диаметр распыливающих отверстий, угол факела являются закрытыми данными и определяются только на специализированном стенде для форсунок Common Rail.
4. Применимость
Распылитель F00VX40061 используется для ремонта форсунок, устанавливаемых на дизельные двигатели Hyundai и Kia семейства R.
4.1. Совместимые форсунки (номера)
| С пробелами | Без пробелов |
|---|---|
| 0 445 116 017 | 0445116017 |
| 0 445 116 018 | 0445116018 |
| 0 986 435 420 | 0986435420 |
| 33800-2F000 | 338002F000 |
| 31272-690 | 31272690 |
4.2. Модели двигателей
| Бренд | Модель двигателя |
|---|---|
| Hyundai | D4HA, D4HB |
| Kia | D4HA, D4HB |
4.3. Модели техники
| Бренд | Модель |
|---|---|
| Hyundai | Grand Santa Fe, Santa Fe (II, III, IV), Tucson, ix35, Grandeur/Azera, Palisade, Staria, i40, Sonata |
| Kia | Carnival/Grand Carnival/Sedona, Sorento (II, III), Sportage, Stinger, K7/Cadenza, Optima |
5. Правила подбора и замены
Замена распылителя — ответственная операция, влияющая на работу двигателя и ресурс топливной аппаратуры. Рекомендуется соблюдать следующие правила:
- Точная идентификация форсунки. Перед заказом необходимо сверить номер на корпусе форсунки (например, 0445116017, 0445116018) и подтвердить совместимость с распылителем F00VX40061. Установка на неподходящую форсунку недопустима.
- Проверка состояния остальных элементов форсунки. Распылитель заменяется только при исправном электромагнитном клапане, управляющем поршне и отсутствии износа седла в корпусе. При наличии повреждений требуется полная дефектовка и ремонт.
- Использование новых уплотнительных элементов. Обязательна замена медных шайб, уплотнительных колец и других расходных деталей при сборке. Повторное использование не допускается.
- Соблюдение момента затяжки. Момент затяжки распылителя и элементов крепления должен соответствовать спецификации Bosch (указан в ремонтной документации). Превышение момента может вызвать деформацию и выход из строя.
- Проверка на стенде. После установки распылителя форсунка подлежит обязательной проверке на стенде Common Rail: производительность и равномерность подачи; герметичность в закрытом состоянии; давление открытия и форма факела; отсутствие подтеканий. При необходимости выполняется калибровка и кодирование форсунки (IQA-код) для корректной работы ЭБУ.
- Установка на двигатель. При монтаже форсунок на двигатель использовать новые уплотнительные кольца, соблюдать момент затяжки крепёжных скоб, выполнить прокачку топливной системы.
- Эксплуатационные требования. Использовать дизельное топливо, соответствующее стандарту EN 590 или аналогичному. Своевременно менять топливные фильтры для предотвращения абразивного износа распылителя.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске распылителей, клапанов, плунжерных пар и ремонтных комплектов для систем Common Rail ведущих мировых брендов (Bosch, Denso, Delphi, Siemens/VDO).
Продукция LIWEI позиционируется как аналог оригинальных запасных частей для вторичного рынка. Производственные процессы включают прецизионную механическую обработку, термообработку и контроль геометрии на современном оборудовании.
Качество распылителей LIWEI соответствует требованиям, предъявляемым к деталям данного класса.
