870601-П Шайба регулировочная 1,0мм ЯЗДА

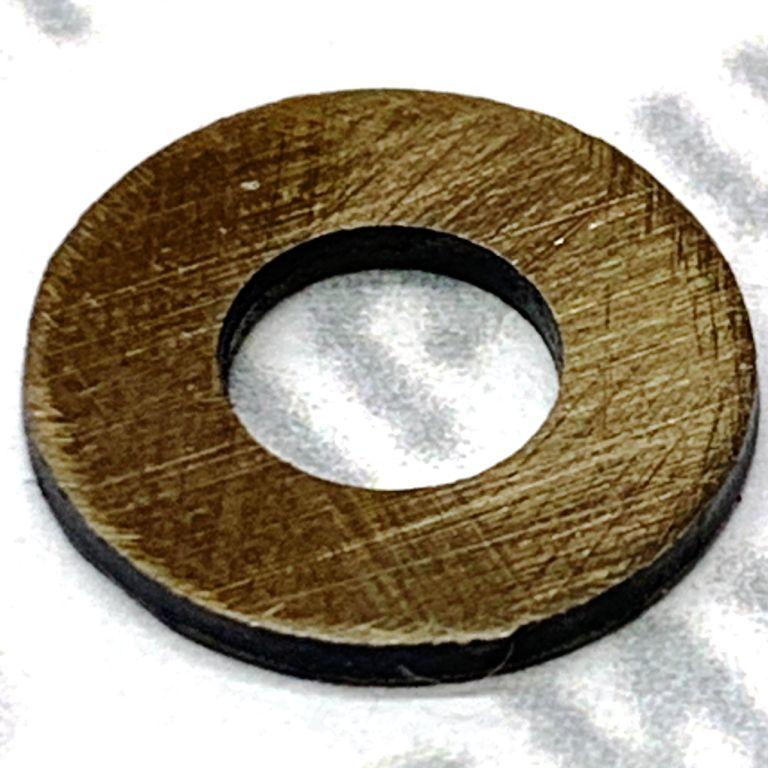

Шайба регулировочная 870601-П (1,0 мм)
Артикул: 870601-П
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры»
Описание
Регулировочная шайба 870601-П является прецизионным кольцевым элементом, изготовленным из термообработанной легированной пружинной стали. Производство осуществляется методом холодной штамповки с последующей термической обработкой и контролем геометрических параметров на координатно-измерительных машинах. Деталь относится к категории расходных регулировочных элементов топливной аппаратуры и поставляется с паспортом качества, подтверждающим соответствие допускам по толщине (±0,01 мм) и плоскостности (не более 0,005 мм).
Расположение в форсунке
Шайба размещается в верхней части распылительной пары форсунки — между тарельчатой пружиной и хвостовиком иглы распылителя. Она служит опорной шайбой для пружины, определяя её предварительное сжатие. Установка производится непосредственно под регулировочный винт (или под промежуточную деталь) в корпусе форсунки, что обеспечивает фиксацию пружины в требуемом осевом положении.
Назначение
Основное функциональное назначение шайбы — калибровка давления начала впрыска топлива. Путём изменения толщины шайбы регулируется усилие сжатия пружины, что напрямую определяет момент открытия иглы распылителя. Корректно подобранная толщина гарантирует соблюдение заводских параметров впрыска, что влияет на полноту сгорания топливной смеси, удельный расход топлива и токсичность отработавших газов.
Типоразмер и обозначение
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Внутренний диаметр | 5,0 мм | Наружный диаметр | 11,5 мм |
| Толщина номинальная | 1,0 мм | Обозначение по каталогу | 870601-П |
| Маркировка на изделии | отсутствует | Код ОКП (по запросу) | 45 9410 |
Материал и технические характеристики
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Материал | Сталь 65Г (или аналог) с термообработкой | Твёрдость по HRC | 50…55 |
| Допуск по толщине, мм | ±0,01 | Допуск по наружному диаметру, мм | +0,0 / -0,2 |
| Допуск по внутреннему диаметру, мм | +0,2 / -0,0 | Плоскостность, мм | ≤ 0,005 |
| Шероховатость поверхности (Ra), мкм | ≤ 0,8 | Масса, кг | 0,002 |
| Антикоррозийная обработка | Масло-консервационное покрытие | Метод изготовления | Прецизионная штамповка |
Изделие проходит 100% входной контроль геометрии и твёрдости. Отклонения по толщине проверяются с помощью микрометрического инструмента с ценой деления 0,001 мм.
Влияние толщины шайбы на давление впрыска
Изменение толщины шайбы приводит к пропорциональному изменению усилия сжатия пружины и, как следствие, давления начала впрыска. Зависимость является линейной в рабочем диапазоне толщин (1,0…2,0 мм):
| Изменение толщины, мм | Изменение давления начала впрыска, кгс/см² |
|---|---|
| +0,05 | +3,0 … +3,5 |
| -0,05 | -3,0 … -3,5 |
| +0,10 | +6,0 … +7,0 |
| -0,10 | -6,0 … -7,0 |
Точное значение приращения зависит от жёсткости конкретной пружины и типа форсунки. Рекомендуется после замены шайбы проводить контрольное измерение давления впрыска на стенде.
Применимость
Шайба 870601-П совместима со следующими моделями форсунок АО «ЯЗДА» и соответствующими двигателями:
| Модель форсунки | Экологический стандарт | Модели двигателей | Основные модели автомобилей |
|---|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 5320, 5410, 5511, 55102 |
| 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 | КАМАЗ 4310, 43101, 4326, 4350, 6520 |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 | КАМАЗ, МАЗ, Урал (модификации с двигателями 740) |
| 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 53212, 54112, 55102 |
Форсунки указанных типов применяются также на спецтехнике, автобусах и сельскохозяйственных машинах, использующих аналогичную топливную аппаратуру семейства ЯЗДА.
Аналоги и взаимозаменяемость
Все шайбы типоразмера 5×11,5 мм с артикулами серии 870601-П … 870611-П являются геометрически и функционально взаимозаменяемыми. Отличие заключается исключительно в толщине. Ниже приведена полная линейка толщин с соответствующими артикулами (данные представлены в четырёхколоночной таблице для удобства просмотра на широких экранах):
| Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|
| 1,00 | 870601-П | 1,60 | 870606-П |
| 1,05 | 870602-П | 1,70 | 870607-П |
| 1,20 | 870603-П | 1,75 | 870608-П |
| 1,50 | 870604-П | 1,80 | 870609-П |
| 1,55 | 870605-П | 1,90 | 870610-П |
| — | — | 2,00 | 870611-П |
Шаг градации толщин в серии составляет 0,05 мм. Аналоги от сторонних производителей с полным соответствием каталожных номеров отсутствуют; при подборе рекомендуется использовать оригинальные артикулы АО «ЯЗДА».
Правила подбора и замены
- Подбор шайбы выполняется на основании измеренного давления впрыска на стенде и требуемого номинала, указанного в технической документации двигателя.
- При замене необходимо использовать шайбу той же толщины, что и демонтированная, если давление впрыска соответствует норме. При отклонении давления подбирается шайба с большей или меньшей толщиной, исходя из приведённой выше зависимости.
- Перед установкой шайба должна быть очищена от консервационной смазки и проверена на отсутствие заусенцев и деформаций. Рекомендуется производить замену комплектно с новым уплотнительным кольцом распылителя.
- Монтаж производится согласно регламенту ремонта топливной аппаратуры — с использованием динамометрического инструмента и соблюдением моментов затяжки.
- После замены обязателен контроль давления начала впрыска на специализированном стенде; при необходимости выполняется дополнительная корректировка.
