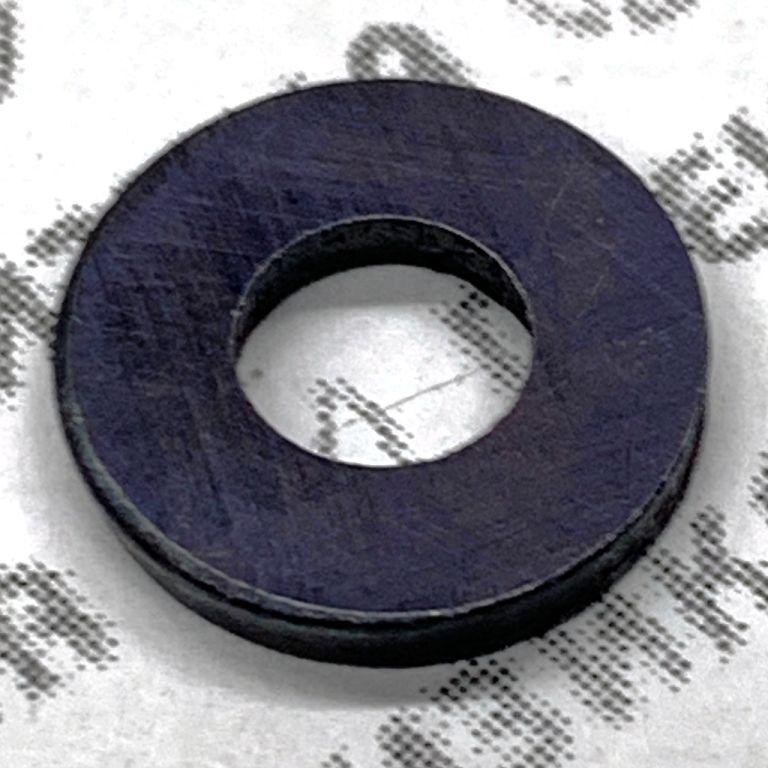

Шайба регулировочная 870609-П (1,80 мм, 5×11,5 мм) ЯЗДА

Описание

Регулировочная шайба 870609-П — прецизионное плоское кольцо с нормированными геометрическими параметрами. Наружный диаметр — 11,5 мм, внутренний — 5,0 мм, номинальная толщина — 1,80 мм. Деталь изготовлена из термообработанной пружинной стали высокой прочности без покрытия. Является расходным элементом топливной аппаратуры дизельных двигателей и применяется исключительно для точной настройки параметров форсунки.

Расположение в форсунке

Шайба устанавливается в корпус форсунки между пружиной и торцевой поверхностью иглы распылителя. Выполняет функцию регулировочного упора, воспринимающего усилие сжатой пружины и передающего его на запорный элемент распылителя. Фиксация осуществляется за счёт посадки по внутреннему диаметру и поджатия пружиной; дополнительное крепление не предусмотрено.

Назначение

Основное назначение — калибровка усилия предварительного сжатия пружины, определяющего давление начала впрыска топлива. Путём подбора шайбы требуемой толщины достигается соответствие давления нормативным значениям, регламентированным заводской спецификацией двигателя. Отклонение давления влияет на качество распыливания, своевременность подачи топлива, полноту сгорания и, как следствие, на мощностные, экономические и экологические характеристики. Корректно отрегулированная форсунка обеспечивает стабилизацию цикловой подачи, снижение дымности отработавших газов и предотвращение перерасхода топлива.

Типоразмер и обозначение

Шайба принадлежит к типоразмеру 5×11,5 мм. Все детали данного ряда унифицированы по наружному и внутреннему диаметрам и различаются исключительно толщиной. Каждое фиксированное значение толщины имеет собственный артикул. Артикул 870609-П соответствует толщине 1,80 мм.

Полная линейка артикулов типоразмера 5×11,5 мм:

Обозначение по каталогу: 870609-П. Бренд: ЯЗДА.

Материал и технические характеристики

Изделие изготавливается методом прецизионной штамповки из легированной пружинной стали с последующей термической обработкой. Контроль качества включает проверку твёрдости, плоскостности и соблюдения допуска по толщине.

Поверхности шайбы не имеют заусенцев, сколов и следов коррозии. Плоскостность обеспечивает равномерное распределение нагрузки по торцу иглы распылителя и исключает перекос пружины.

Влияние толщины данной шайбы на давление впрыска

Толщина регулировочной шайбы прямо пропорционально связана с давлением начала впрыска. Увеличение толщины усиливает сжатие пружины и повышает давление подъёма иглы; уменьшение толщины ослабляет усилие пружины и снижает давление. Экспериментально установленная зависимость: изменение толщины на 0,05 мм изменяет давление начала впрыска ориентировочно на 3–3,5 кгс/см². Шайба 870609-П толщиной 1,80 мм является одним из фиксированных значений линейки и применяется, когда для обеспечения заданного давления требуется именно такая высота упора. Точное значение давления для конкретной форсунки определяется при регулировке на специализированном стенде.

Применимость

Регулировочные шайбы типоразмера 5×11,5 мм, включая артикул 870609-П, совместимы со следующими моделями форсунок производства ЯЗДА:

Перечисленные форсунки устанавливаются на дизельные двигатели грузовых автомобилей КАМАЗ (модели 4310, 43101, 4326, 4350, 5320, 53212, 5410, 5511, 55102, 6520 и другие модификации с указанными силовыми агрегатами), а также на технику МАЗ, Урал и иных марок с аналогичной топливной аппаратурой.

Правила подбора и замены

Подбор шайбы осуществляется при проверке и регулировке давления начала впрыска на стенде. Порядок действий:

• Установить форсунку на стенд, измерить фактическое давление.
• При отклонении от нормы частично разобрать форсунку.
• Заменить установленную шайбу на шайбу большей толщины (для увеличения давления) или меньшей (для снижения).
• Собрать форсунку и повторно проверить давление. При необходимости процедуру повторяют.

Все шайбы типоразмера 5×11,5 мм с артикулами 870601-П – 870611-П полностью взаимозаменяемы по геометрическим присоединительным размерам. Различие заключается только в толщине. Выбор конкретного артикула определяется измеренной потребностью в коррекции давления.

При подборе следует руководствоваться оригинальными каталожными номерами АО «ЯЗДА». Специализированные аналоги от сторонних производителей для указанных артикулов отсутствуют. Использование неоригинальных деталей, не соответствующих по твёрдости, геометрии или допускам, приводит к нестабильности давления впрыска, ускоренному износу пружины и распылителя, а также к нарушению работы двигателя. Рекомендовано применение только продукции ЯЗДА с нормированными параметрами.

О бренде

АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на разработке и производстве топливной аппаратуры для дизельных двигателей. Номенклатура выпускаемой продукции включает форсунки, распылители, плунжерные пары, насосы высокого давления, клапаны и комплектующие. Изделия завода применяются для первичной комплектации и ремонта двигателей КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель и других производителей. Производственные мощности расположены по адресу: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81. Продукция соответствует конструкторской документации предприятий-изготовителей двигателей и сопровождается технической документацией.
