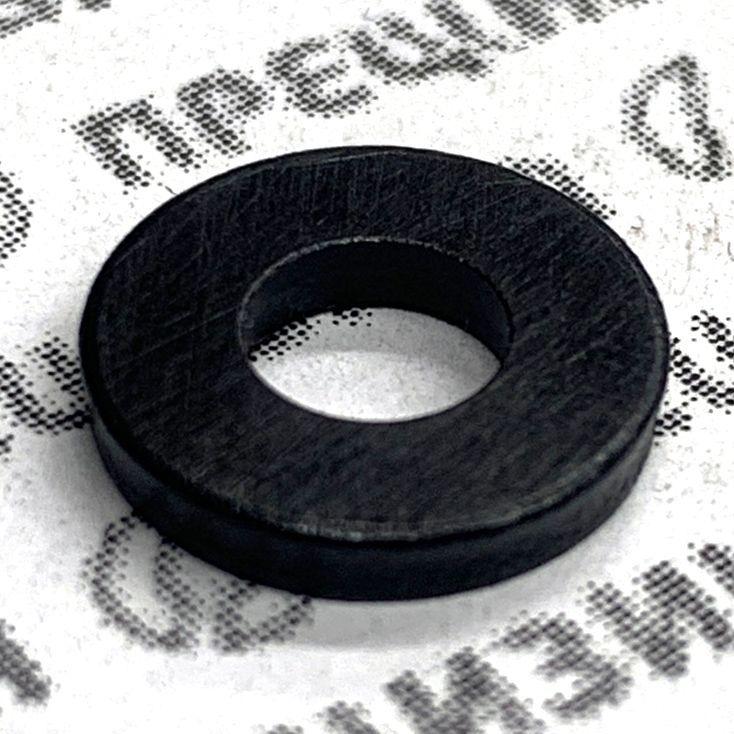

870610-П Шайба регулировочная 1,9мм ЯЗДА
Шайба регулировочная 870610-П (1,90 мм)
1. Общее описание
Регулировочная шайба 870610-П — прецизионное плоскопараллельное кольцо, изготовленное методом холодной штамповки из термообработанной пружинной стали. Деталь предназначена для установки в топливную аппаратуру дизельных двигателей и относится к категории калибровочных элементов, непосредственно влияющих на силовые и экономические показатели мотора.
2. Расположение в форсунке и назначение
Шайба размещается в верхней части корпуса форсунки между регулировочной пружиной и иглой распылителя (или промежуточным толкателем). Функционально она служит упором для пружины и задаёт её начальное сжатие. Основное назначение — точная регулировка давления начала подъёма иглы (давления впрыска). Коррекция этого давления достигается подбором шайбы необходимой толщины.
3. Типоразмер и артикульное обозначение
| Артикул | Толщина, мм | Наружный диаметр, мм | Внутренний диаметр, мм |
|---|---|---|---|
| 870610-П | 1,90 | 11,5 | 5,0 |
4. Материал и технические характеристики
| Параметр | Значение | Допуск / Метод контроля |
|---|---|---|
| Материал | Высокопрочная пружинная сталь (легированная) | Сертификат завода-изготовителя |
| Твёрдость по Роквеллу | 50–55 HRC | Контроль на твёрдомере |
| Толщина (номинальная) | 1,90 мм | Предельное отклонение ±0,01 мм |
| Плоскостность поверхностей | Не более 0,01 мм | Контроль на поверочной плите |
| Вес | 0,002 кг | Выборочный взвешивание |
5. Влияние толщины шайбы на давление впрыска
Изменение толщины шайбы прямо пропорционально изменению усилия сжатия пружины, что приводит к соответствующей коррекции давления начала впрыска. Количественная зависимость приведена в таблице.
| Изменение толщины, мм | Изменение давления, кгс/см² | Направление изменения |
|---|---|---|
| +0,05 | +3,0 … +3,5 | Повышение давления |
| –0,05 | –3,0 … –3,5 | Снижение давления |
Примечание: значения являются справочными и могут незначительно варьироваться в зависимости от конкретной модели форсунки и состояния пружины.
6. Применимость (модели форсунок и двигателей)
Шайба совместима со всеми форсунками ЯЗДА, использующими посадочный размер 5×11,5 мм. Конкретные модели форсунок, их экологические нормы и соответствующие двигатели приведены ниже.
| Модель форсунки (ЯЗДА) | Экологический стандарт | Двигатели (базовая марка) | Типовая техника |
|---|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ (4310, 5320, 5410, 5511 и др.) |
| 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 | КАМАЗ, МАЗ, Урал |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 | КАМАЗ, МАЗ, Урал |
| 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ (4310, 5320 и аналоги) |
Данные форсунки устанавливаются на дизельные двигатели автомобилей КАМАЗ (в том числе модели 43101, 4326, 4350, 53212, 55102, 6520), а также на технику МАЗ, Урал и других марок, использующих аналогичную топливную аппаратуру.
7. Аналоги и взаимозаменяемость в пределах размерной группы
Все шайбы с внутренним диаметром 5,0 мм и наружным 11,5 мм из артикульного ряда 870601-П … 870611-П являются взаимозаменяемыми по геометрии и материалу. Различие заключается только в толщине, что позволяет подобрать требуемую калибровку. Полный перечень позиций ряда:
| Толщина, мм | Артикул | Примечание по применению |
|---|---|---|
| 1,00 | 870601-П | Базовый минимальный размер |
| 1,05 | 870602-П | Шаг 0,05 мм |
| 1,20 | 870603-П | Шаг 0,15 мм (от предыдущего) |
| 1,50 | 870604-П | Стандартный размер |
| 1,55 | 870605-П | Шаг 0,05 мм |
| 1,60 | 870606-П | Шаг 0,05 мм |
| 1,70 | 870607-П | Шаг 0,10 мм |
| 1,75 | 870608-П | Шаг 0,05 мм |
| 1,80 | 870609-П | Шаг 0,05 мм |
| 1,90 | 870610-П | Текущий артикул |
| 2,00 | 870611-П | Максимальный размер |
8. Правила подбора и замены
- Замена шайбы производится только при проведении регулировки форсунки на стенде, с обязательным контролем давления начала впрыска по манометру.
- При подборе необходимо руководствоваться каталожным номером, указанным в технической документации на двигатель. Самостоятельное изменение толщины без измерения давления не допускается.
- При установке следует обеспечить чистоту посадочного места и отсутствие заусенцев на шайбе.
- Для достижения расчётного давления допускается комбинирование шайб (установка более одной) только в случае, если это предусмотрено конструкцией конкретной форсунки. В стандартной конструкции ЯЗДА предусмотрена установка одной шайбы.
9. О производителе
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российский производитель систем питания для дизельных двигателей. Завод выпускает форсунки, насосы высокого давления, плунжерные пары, распылители и регулировочные элементы. Продукция применяется при комплектации двигателей марок КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель. Юридический адрес: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81. Изделия сертифицированы по системе ГОСТ Р. Аналоги сторонних производителей, имеющие полное соответствие по материалу, твёрдости и допускам на толщину для указанных артикулов, на рынке отсутствуют.
© 2026 — Техническое описание товара. Шайба регулировочная 870610-П. Все размеры указаны в миллиметрах.
