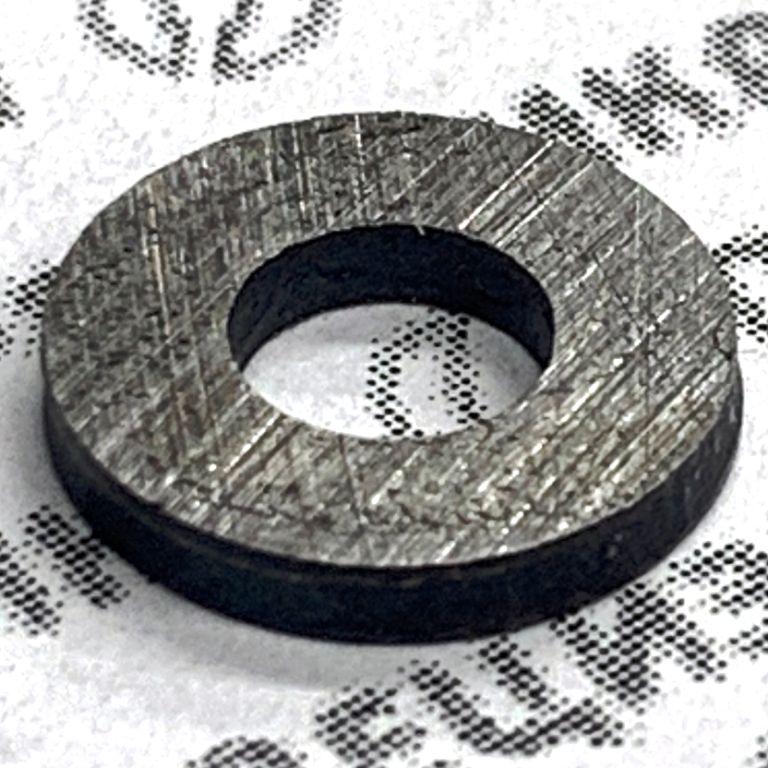

870607-П Шайба регулировочная 1,7мм ЯЗДА
Шайба регулировочная 5×11,5×1,70 мм (арт. 870607-П)
Бренд: ЯЗДА. Производитель: АО «Ярославский завод дизельной аппаратуры»
Описание
Регулировочная шайба арт. 870607-П представляет собой прецизионное металлическое кольцо прямоугольного сечения. Деталь является расходным элементом точной настройки топливной аппаратуры дизельных двигателей и предназначена для калибровки усилия затяга пружины форсунки.
Расположение в форсунке
Шайба устанавливается в корпус форсунки между пружиной и иглой распылителя. Она выполняет функцию регулировочного упора, фиксируя положение пружины относительно корпуса и иглы.
Назначение
Основное назначение — точная установка давления начала впрыска топлива. Шайба компенсирует допуски деталей форсунки и задаёт предварительное сжатие пружины, определяющее момент подъёма иглы распылителя. Корректная толщина шайбы обеспечивает соответствие параметров впрыска заводским спецификациям, стабилизацию подачи топлива, предотвращение перерасхода и снижение дымности отработавших газов.
Типоразмер и обозначение
Деталь относится к типоразмерному ряду шайб с внутренним диаметром 5,0 мм и наружным диаметром 11,5 мм. Обозначение артикула привязано к номинальной толщине. Все шайбы ряда взаимозаменяемы по геометрии и различаются исключительно толщиной.
| Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|
| 1,00 | 870601-П | 1,05 | 870602-П |
| 1,20 | 870603-П | 1,50 | 870604-П |
| 1,55 | 870605-П | 1,60 | 870606-П |
| 1,70 | 870607-П | 1,75 | 870608-П |
| 1,80 | 870609-П | 1,90 | 870610-П |
| 2,00 | 870611-П |
Материал и технические характеристики
Изделие соответствует спецификациям производителей двигателей и топливной аппаратуры.
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Внутренний диаметр | 5,0 мм | Наружный диаметр | 11,5 мм |
| Толщина (номинал) | 1,70 мм | Допуск по толщине | ±0,01 мм |
| Материал | Термообработанная пружинная (высокопрочная легированная) сталь | Твёрдость | 50–55 HRC |
| Метод изготовления | Прецизионная штамповка | Масса | ~0,002 кг |
| Плоскостность | Контролируется согласно КД |
Влияние толщины данной шайбы на давление впрыска
Давление начала впрыска прямо пропорционально толщине установленной шайбы. Увеличение толщины повышает усилие сжатия пружины, что приводит к росту давления, при котором игла распылителя поднимается. Уменьшение толщины — к его снижению. Изменение толщины на 0,05 мм вызывает изменение давления начала впрыска приблизительно на 3–3,5 кгс/см². Шайба толщиной 1,70 мм занимает одну из ступеней градации ряда, позволяя компенсировать отклонения, возникшие при изготовлении сопрягаемых деталей или их износе.
Применимость
Шайбы типоразмера 5×11,5 мм, включая арт. 870607-П, совместимы со следующими моделями форсунок производства ЯЗДА:
| Модель форсунки | Экологический стандарт | Применяемость по двигателям |
|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 |
| 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 |
| 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 |
Указанные форсунки устанавливаются на дизельные двигатели автомобилей КАМАЗ (модели 4310, 43101, 4326, 4350, 5320, 53212, 5410, 5511, 55102, 6520 и другие модификации), а также МАЗ, Урал и иную технику, оснащённую аналогичной топливной аппаратурой.
Правила подбора и замены
- Замена регулировочной шайбы производится при разборке форсунки в ходе ремонта, регулировки или диагностики.
- Подбор необходимой толщины осуществляется на основании результатов измерения давления начала впрыска на стенде и сравнения с паспортным значением для конкретной модели форсунки.
- Требуемое изменение толщины рассчитывают исходя из соотношения: изменение на 0,05 мм ≈ 3–3,5 кгс/см².
- Установка шайбы выполняется в сборе с пружиной и иглой; сопрягаемые поверхности должны быть очищены и не иметь забоин.
- При каждой замене следует использовать шайбу, соответствующую рассчитанной толщине, из ряда артикулов 870601-П … 870611-П.
- Специализированные аналоги от сторонних производителей для данных каталожных номеров отсутствуют. Рекомендуется применять только оригинальную продукцию АО «ЯЗДА».
О бренде
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Номенклатура выпуска включает форсунки, распылители, плунжерные пары, насосы высокого давления и комплектующие. Продукция применяется для первичной комплектации и ремонта двигателей КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель и других. Юридический адрес: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81.
