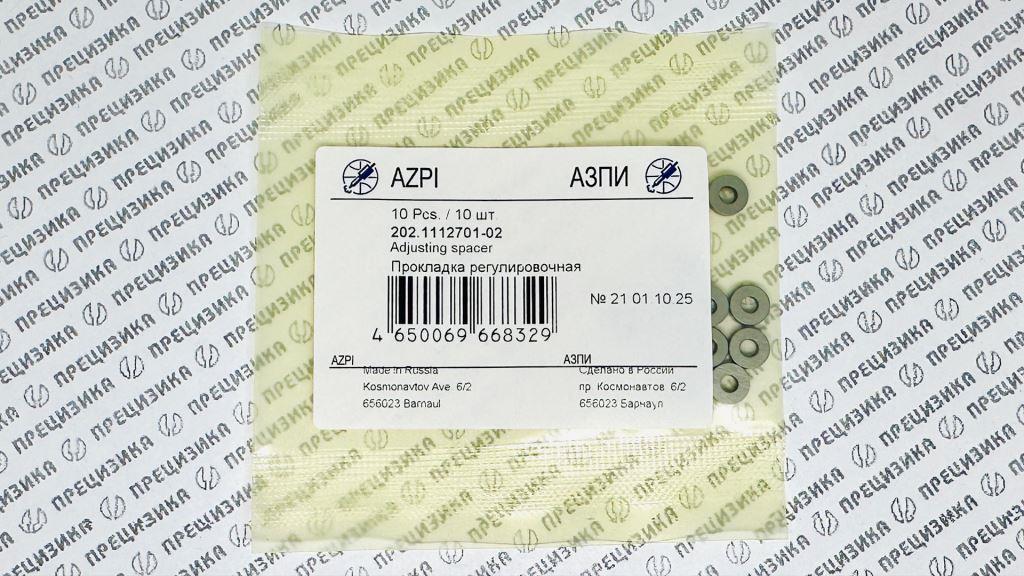

202.1112701-02 Шайба регулировочная 1,8мм АЗПИ 202.1112701-02
202.1112701-02 Шайба регулировочная (толщина 1,8 мм)
Артикул: 202.1112701-02
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ), г. Барнаул, Россия
Описание
Регулировочная шайба арт. 202.1112701-02 является элементом высокоточного металлического ряда кольцевой формы с наружным диаметром 7,2 мм. Изделие предназначено для настройки давления начала впрыска топлива в дизельных форсунках. Толщина данной позиции составляет 1,8 мм. Шайба применяется при ремонте и регулировке топливной аппаратуры, поставляется отдельно либо в составе полного ремонтного комплекта 202.1112701-1 ЗИ.
Расположение в форсунке
Монтаж шайбы осуществляется в верхней части корпуса форсунки, в полости пружинного механизма. Изделие размещается между пружиной и опорным седлом. Посадка и центровка обеспечиваются по наружному диаметру 7,2 мм в расточке корпуса. Толщина шайбы задаёт величину предварительного сжатия пружины, воздействующей на иглу распылителя.
Назначение
Применяется при проведении ремонтных и регламентных работ, а также для прецизионной настройки давления начала впрыска топлива в форсунках АЗПИ серий 172, 174, 204, 216 и их модификаций.
Типоразмер и обозначение
Номенклатурный ряд включает 11 фиксированных толщин с шагом 0,1 мм. Каждая позиция идентифицируется уникальным артикулом. В таблице приведён полный перечень типоразмеров с указанием вхождения в штатные ремонтные комплекты.
| Артикул | Толщина, мм | Присутствует в малом ремкомплекте 202.1112701 ЗИ | Присутствует в полном ремкомплекте 202.1112701-1 ЗИ |
|---|---|---|---|
| 202.1112701 (базовый) | 2,0 | Да | Да |
| 202.1112701-01 | 1,9 | Нет | Да |
| 202.1112701-02 | 1,8 | Нет | Да |
| 202.1112701-03 | 1,7 | Нет | Да |
| 202.1112701-04 | 1,6 | Да | Да |
| 202.1112701-05 | 1,5 | Нет | Да |
| 202.1112701-06 | 1,4 | Нет | Да |
| 202.1112701-07 | 1,3 | Да | Да |
| 202.1112701-08 | 1,2 | Да | Да |
| 202.1112701-09 | 1,1 | Нет | Да |
| 202.1112701-10 | 1,0 | Да | Да |
Дополнительные сведения о ремонтных комплектах сведены в отдельную таблицу.
| Наименование | Артикул | Состав шайб по толщинам, мм | Количество | Масса, кг | Габариты упаковки (Д×Ш×В), м |
|---|---|---|---|---|---|
| Малый ремкомплект | 202.1112701 ЗИ | 2,0; 1,6; 1,3; 1,2; 1,0 | 5 шт. | 0,03 | 0,09 × 0,01 × 0,16 |
| Полный ремкомплект | 202.1112701-1 ЗИ | Все типоразмеры от 1,0 до 2,0 (11 шт.) | 11 шт. | 0,05 | 0,09 × 0,01 × 0,16 |
Материал и технические характеристики
Характеристики изделия 202.1112701-02 представлены в таблице с группировкой ключевых параметров.
| Производитель | Наружный диаметр, мм | Толщина данной позиции, мм | Материал | Класс точности | Форма | Способ центровки | Условия эксплуатации |
|---|---|---|---|---|---|---|---|
| АО «АЗПИ», Россия | 7,2 | 1,8 | Прецизионный металлический сплав | Высокоточное изделие топливной аппаратуры | Сплошной диск | Посадка по наружному диаметру в гнездо корпуса | В составе пружинного узла форсунки |
Влияние толщины данной шайбы на давление впрыска
Толщина регулировочной шайбы линейно связана с величиной предварительного сжатия пружины, что напрямую определяет давление начала впрыска:
- Увеличение толщины (например, переход с 1,8 мм на 1,9 мм или 2,0 мм) → увеличение сжатия пружины → рост давления впрыска.
- Уменьшение толщины (например, переход с 1,8 мм на 1,7 мм или 1,6 мм) → снижение сжатия пружины → падение давления впрыска.
Позиция 1,8 мм обеспечивает промежуточный уровень давления в ряду и используется, когда коррекция на шаг 0,1 мм приводит к требуемому по техническим условиям значению. Подбор толщины производится исключительно на стенде.
Применимость
Шайбы ряда 202.1112701, включая арт. 202.1112701-02, задействуются в форсунках АЗПИ, которые агрегатируются с дизельными двигателями отечественного производства. Связь моделей форсунок и применяемых двигателей дана ниже.
| Модель форсунки | Назначение (двигатель / техника) | Аналог / модификация | Тип распылителя |
|---|---|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 | — | штатный |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 | — | штатный |
| 172.1112010-11.05 | 3LD | — | штатный |
| 174.1112010-01 | Д-243 | — | штатный |
| 174.1112010-02 | Д-243 | — | штатный |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 | 267.1112010-11 | штатный |
| 204.1112010-50.22 | ЯМЗ EURO-3 | 267.1112010-21 | 069-01 |
| 204И.1112010 | А-01/А-41 | — | штатный |
| 204И.1112010-1 | А-01/А-41 | — | штатный |
| 216.1112010 А | Двигатели -740.31-240 / -740.30-260 | — | 904 |
| 216.1112010-01А | Двигатель -740.51-320 | — | 905 |
| 216.1112010-02А | Двигатель -740.50-360 | — | 906 |
| 216.1112010-10 | EUR 3 | — | 910 |
Сводные данные по семействам двигателей, на которых применяются перечисленные форсунки:
| Семейство двигателя | Модели двигателей |
|---|---|
| ЯМЗ | 236НЕ2; 236/238/240 Евро-3; -740.31-240; -740.30-260; -740.51-320; -740.50-360 |
| ММЗ (Д-240/243) | Д-243 |
| Прочие | А-01; А-41 |
Правила подбора и замены
- Подбор — исключительно по результатам измерения фактического давления впрыска на тарировочном стенде. Переход на толщину 1,8 мм осуществляется в случае, когда предыдущее значение давления требует коррекции именно на этот шаг.
- Замена — при каждом демонтаже форсунки, а также при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Повторное использование бывшей в эксплуатации детали не гарантирует выхода на номинальные параметры.
- Оснащение — для оперативной настройки рекомендуется иметь полный (11 типоразмеров) либо малый (5 типоразмеров) ремкомплект.
О бренде
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие полного производственного цикла, расположенное в г. Барнауле. Специализируется на разработке и серийном выпуске прецизионных компонентов топливной аппаратуры дизельных двигателей. Продукция применяется в составе силовых агрегатов ЯМЗ, КАМАЗ, ММЗ и других производителей. Поставки осуществляются через сеть официальных дистрибьюторов с соблюдением всех требований конструкторской и технологической документации.
