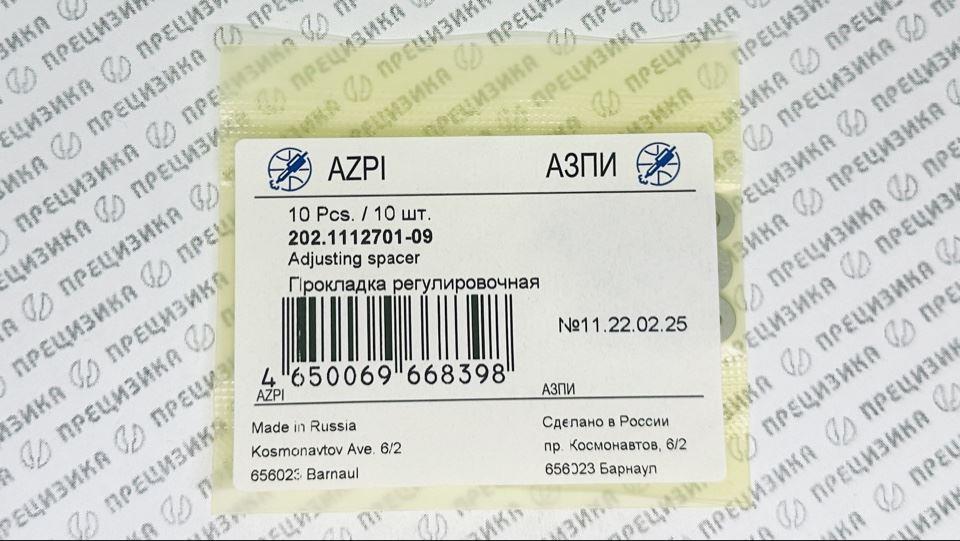

202.1112701-09 Шайба регулировочная 1,1мм АЗПИ 202.1112701-09
Шайба регулировочная 202.1112701-09 (1,1 мм) АЗПИ
1. Описание
Регулировочная шайба артикула 202.1112701-09 представляет собой прецизионное металлическое изделие кольцевой формы. Толщина элемента составляет 1,1 мм, наружный диаметр — 7,2 мм. Изделие входит в состав размерного ряда, предназначенного для точной калибровки топливной аппаратуры дизельных двигателей, и поставляется как отдельной позицией, так и в составе ремонтных комплектов.
2. Расположение в форсунке
Монтаж шайбы производится в верхней части корпуса форсунки, в полости пружинного механизма. Элемент позиционируется между торцевой поверхностью нажимной пружины и опорной тарелкой (седлом). Центрирование детали в сборочном узле обеспечивается посадкой по наружному диаметру в расточку корпуса форсунки. Конструкция шайбы — сплошной диск, фиксация по центральному стержню не предусмотрена.
3. Назначение
Изделие применяется при ремонте, техническом обслуживании и прецизионной настройке давления начала впрыска (Рнвд) форсунок модельного ряда АЗПИ. Посредством изменения толщины шайбы регулируется величина предварительного сжатия нажимной пружины, воздействующей на иглу распылителя. Шайба востребована для форсунок моделей 172, 174, 204, 216 и их модификаций.
4. Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров регулировочных шайб с шагом толщины 0,1 мм. Артикулы, значения толщины и вхождение в ремонтные комплекты сведены в единую таблицу.
| Артикул | Толщина, мм | Малый ремкомплект (ЗИ) | Полный ремкомплект (ЗИ-1) |
|---|---|---|---|
| 202.1112701 | 2,0 | ● | ● |
| 202.1112701-01 | 1,9 | ● | |
| 202.1112701-02 | 1,8 | ● | |
| 202.1112701-03 | 1,7 | ● | |
| 202.1112701-04 | 1,6 | ● | ● |
| 202.1112701-05 | 1,5 | ● | |
| 202.1112701-06 | 1,4 | ● | |
| 202.1112701-07 | 1,3 | ● | ● |
| 202.1112701-08 | 1,2 | ● | ● |
| 202.1112701-09 | 1,1 | ● | |
| 202.1112701-10 | 1,0 | ● | ● |
Сводные данные по ремонтным комплектам:
| Артикул комплекта | Кол-во шайб | Состав | Масса, кг | Габариты упаковки (Д×Ш×В), м |
|---|---|---|---|---|
| 202.1112701 ЗИ | 5 | 2,0; 1,6; 1,3; 1,2; 1,0 мм | 0,05 | 0,09 × 0,01 × 0,16 |
| 202.1112701-1 ЗИ | 11 | 1,0…2,0 мм (все типоразмеры) | 0,05 | 0,09 × 0,01 × 0,16 |
5. Материал и технические характеристики
Изделие изготовлено из прецизионного металлического сплава. Материал и конфигурация обеспечивают стабильность размера под воздействием циклических нагрузок и рабочей температуры.
| Параметр | Значение |
|---|---|
| Производитель | АО «АЗПИ» (Россия) |
| Наружный диаметр | 7,2 мм |
| Толщина (арт. 202.1112701-09) | 1,1 мм |
| Диапазон толщин серии | 1,0…2,0 мм |
| Шаг изменения толщины | 0,1 мм |
| Форма | Сплошной диск |
| Класс точности | Прецизионный |
6. Влияние толщины данной шайбы на давление впрыска
Корреляция между линейным размером шайбы и параметрами давления начала впрыска — прямая. Ниже приведено описание влияния изменения толщины на работу узла.
| Изменение толщины | Изменение преднатяга пружины | Следствие — давление впрыска | Пример (переход) |
|---|---|---|---|
| Уменьшение | Снижение усилия сжатия | Снижение давления начала впрыска | с 1,2 мм на 1,1 мм |
| Увеличение | Рост усилия сжатия | Повышение давления начала впрыска | с 1,1 мм на 1,2 мм |
7. Применимость
Сводная информация о совместимости форсунок и двигателей, на которых применяются шайбы данного размерного ряда.
| Модель форсунки АЗПИ | Двигатель / Применение | Примечание |
|---|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 | |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 | |
| 172.1112010-11.05 | 3LD | |
| 174.1112010-01 | Д-243 (ММЗ) | |
| 174.1112010-02 | Д-243 (ММЗ) | |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 | Аналог 267.1112010-11 |
| 204.1112010-50.22 | ЯМЗ EURO-3 | Аналог 267.1112010-21 |
| 204И.1112010 | А-01 / А-41 | |
| 204И.1112010-1 | А-01 / А-41 | |
| 216.1112010 А | КАМАЗ -740.31-240 / -740.30-260 | Распылитель 904 |
| 216.1112010-01А | КАМАЗ -740.51-320 | Распылитель 905 |
| 216.1112010-02А | КАМАЗ -740.50-360 | Распылитель 906 |
| 216.1112010-10 | EUR-3 | Распылитель 910 |
8. Правила подбора и замены
| Этап | Порядок действий | Обоснование |
|---|---|---|
| Диагностика | Измерение фактического давления начала впрыска на специализированном стенде | Определение требуемой толщины шайбы без инструментального контроля невозможно |
| Подбор | Выбор шайбы необходимого номинала из ремкомплекта | Рекомендуется использование полного (11 шт.) или малого (5 шт.) комплекта |
| Замена | Обязательная инсталляция новой шайбы при замене распылителя или ремонте форсунки | Повторное использование детали, бывшей в эксплуатации, не гарантирует выхода на номинальные параметры |
9. О бренде
| Параметр | Данные |
|---|---|
| Наименование | АО «Алтайский завод прецизионных изделий» (АЗПИ) |
| Расположение | г. Барнаул, Россия |
| Специализация | Производство компонентов топливной аппаратуры для дизельных двигателей |
| Продукция | Форсунки, распылители, прецизионные детали |
| Потребители | Двигателестроительные предприятия ЯМЗ, КАМАЗ, ММЗ и другие |
| Каналы сбыта | Сеть официальных дистрибьюторов |
