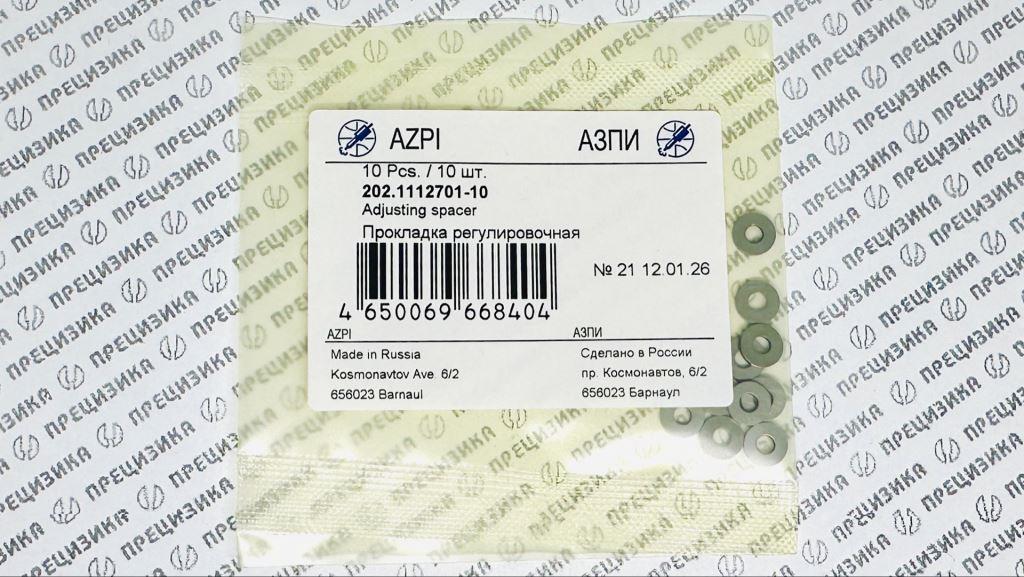

202.1112701-10 Шайба регулировочная 1,0мм АЗПИ 202.1112701-10
Шайба регулировочная 202.1112701-10 (толщина 1,0 мм)
Описание
Регулировочная шайба 202.1112701-10 представляет собой прецизионное металлическое изделие кольцевой формы. Наружный диаметр шайбы — 7,2 мм, толщина — 1,0 мм. Изделие предназначено для использования в составе топливной аппаратуры дизельных двигателей при выполнении регулировочных и ремонтных операций.
| Артикул | Толщина, мм | Наружный диаметр, мм | Бренд | Производитель |
|---|---|---|---|---|
| 202.1112701-10 | 1,0 | 7,2 | АЗПИ | АО «Алтайский завод прецизионных изделий» |
Расположение в форсунке
| Узел | Место установки | Функция в сборке |
|---|---|---|
| Корпус форсунки (пружинный отсек) | Между пружиной и опорным седлом | Фиксация и передача усилия от пружины на иглу распылителя. Центрирование осуществляется по наружному диаметру в посадочном гнезде корпуса форсунки. |
Шайба размещается в верхней части форсунки. Посредством изменения толщины шайбы регулируется величина предварительного сжатия пружины, воздействующей на иглу распылителя.
Назначение
| Назначение | Допустимые операции | Модели форсунок |
|---|---|---|
| Ремонт, техническое обслуживание, настройка давления начала впрыска топлива | Регулировка давления начала впрыска; замена изношенной шайбы; подбор толщины при замене распылителя | АЗПИ 172, 174, 204, 216 и их модификации |
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров шайб с шагом толщины 0,1 мм. Шайба 202.1112701-10 является элементом ряда с минимальной толщиной.
| Артикул | Толщина, мм | Входит в ремкомплекты |
|---|---|---|
| 202.1112701 | 2,0 | базовый артикул |
| 202.1112701-01 | 1,9 | – |
| 202.1112701-02 | 1,8 | – |
| 202.1112701-03 | 1,7 | – |
| 202.1112701-04 | 1,6 | малый (202.1112701 ЗИ) |
| 202.1112701-05 | 1,5 | – |
| 202.1112701-06 | 1,4 | – |
| 202.1112701-07 | 1,3 | малый (202.1112701 ЗИ) |
| 202.1112701-08 | 1,2 | малый (202.1112701 ЗИ) |
| 202.1112701-09 | 1,1 | – |
| 202.1112701-10 | 1,0 | малый (202.1112701 ЗИ), полный (202.1112701-1 ЗИ) |
Ремонтные комплекты:
| Артикул ремкомплекта | Состав | Характеристика |
|---|---|---|
| 202.1112701 ЗИ | 5 шайб (2,0; 1,6; 1,3; 1,2; 1,0 мм) | Малый ремкомплект |
| 202.1112701-1 ЗИ | 11 шайб (все типоразмеры от 1,0 до 2,0 мм) | Полный ремкомплект |
Масса полного ремкомплекта — 0,05 кг. Габаритные размеры упаковки: 0,09 × 0,01 × 0,16 м.
Материал и технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Производитель | АО «АЗПИ» | Россия, г. Барнаул |
| Наружный диаметр | 7,2 мм | – |
| Толщина | 1,0 мм | Ряд толщин: 1,0…2,0 мм (шаг 0,1 мм) |
| Материал | Прецизионный металлический сплав | Высокоточное изделие для топливной аппаратуры |
| Форма | Сплошной диск | Посадка по наружному диаметру в гнездо корпуса форсунки |
| Класс точности | Высокоточное | Допуски согласованы с параметрами пружинного отсека |
Влияние толщины данной шайбы на давление впрыска
Изменение толщины регулировочной шайбы прямо пропорционально влияет на величину предварительного сжатия пружины и, как следствие, на давление начала впрыска. Шайба 202.1112701-10, обладая наименьшей толщиной в ряду, обеспечивает минимальный преднатяг пружины среди всех типоразмеров.
| Толщина шайбы, мм | Преднатяг пружины | Давление начала впрыска |
|---|---|---|
| 1,0 (данная шайба) | Минимальный в ряду | Минимальное в ряду; конкретное значение определяется на стенде |
| Увеличение толщины (1,1 → 2,0) | Возрастает | Давление увеличивается |
| Уменьшение толщины (только в пределах ряда) | Снижается | Давление снижается |
Точное значение давления начала впрыска для каждой конкретной форсунки устанавливается индивидуально на специализированном стенде диагностики и настройки топливной аппаратуры.
Применимость
Шайба 202.1112701-10 применяется для настройки следующих моделей форсунок производства АО «АЗПИ»:
| Модель форсунки | Двигатель / применение | Примечание |
|---|---|---|
| 172.1112010-11.01 | Д-245Е2, Д-260Е2 | |
| 172.1112010-11.02 | Д-245Е2, Д-260Е2 | |
| 172.1112010-11.05 | 3LD | |
| 174.1112010-01 | Д-243 | |
| 174.1112010-02 | Д-243 | |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) | |
| 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21, распылитель 069-01) | |
| 204И.1112010 | А-01, А-41 | |
| 204И.1112010-1 | А-01, А-41 | |
| 216.1112010 А | Двигатели -740.31-240, -740.30-260 (распылитель 904) | |
| 216.1112010-01А | Двигатель -740.51-320 (распылитель 905) | |
| 216.1112010-02А | Двигатель -740.50-360 (распылитель 906) | |
| 216.1112010-10 | EUR 3 (распылитель 910) |
Форсунки, регулируемые с использованием данной шайбы, устанавливаются на двигатели семейств ЯМЗ (236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360) и ММЗ (Д-243).
Правила подбора и замены
| Этап | Описание | Рекомендация |
|---|---|---|
| Подбор толщины | Определение требуемой толщины шайбы производится измерением фактического давления начала впрыска на специализированном стенде для диагностики и настройки топливной аппаратуры. | Использовать полный или малый ремкомплект для оперативного подбора нужного типоразмера. |
| Замена при ремонте | При проведении ремонтных работ на форсунке, особенно при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. | Повторное использование ранее установленной шайбы не гарантирует достижения номинальных параметров давления впрыска. |
| Комплектация | Для обеспечения возможности точной настройки рекомендуется применение ремкомплектов, содержащих несколько типоразмеров шайб. | Малый ремкомплект (5 шт.) — для типовых регулировок; полный (11 шт.) — для точного подбора и ремонта расширенной номенклатуры форсунок. |
О бренде
АО «АЗПИ» (Алтайский завод прецизионных изделий) — российское предприятие, расположенное в г. Барнауле. Завод специализируется на производстве компонентов топливной аппаратуры для дизельных двигателей. Продукция поставляется для комплектации двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация продукции осуществляется через официальных дистрибьюторов.
