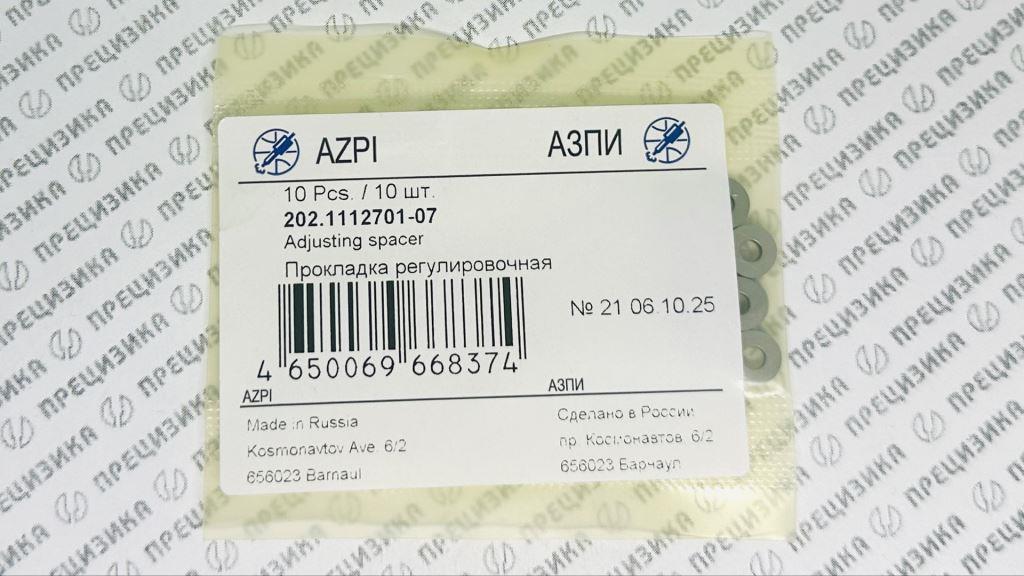

202.1112701-07 Шайба регулировочная 1,3мм АЗПИ 202.1112701-07
Шайба регулировочная 202.1112701-07 (толщина 1,3 мм). Наружный диаметр Ø 7,2 мм
Описание
Регулировочная шайба арт. 202.1112701-07 — высокоточное металлическое изделие кольцевой формы. Толщина элемента — 1,3 мм, наружный диаметр — 7,2 мм. Изделие предназначено для использования в составе топливной аппаратуры дизельных двигателей в качестве компонента прецизионной настройки параметров впрыска. Продукция поставляется как отдельными позициями, так и в составе ремонтных комплектов. Бренд — «АЗПИ». Производитель — АО «Алтайский завод прецизионных изделий» (Россия, г. Барнаул).
Расположение в форсунке и назначение
| Расположение в форсунке | Назначение |
|---|---|
| Верхняя часть форсунки, пружинный отсек. Конструктивная позиция — между пружиной и её опорным седлом. Центровка обеспечивается посадкой по наружному диаметру в гнездо корпуса. Форма — сплошной диск. | Ремонт, техническое обслуживание и точная настройка давления начала впрыска топлива. Применяется на форсунках моделей АЗПИ 172, 174, 216, 204 и их модификациях. |
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров с шагом толщины 0,1 мм. Позиция, соответствующая данному описанию, выделена.
| Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-04 | 1,6 | 202.1112701-08 | 1,2 |
| 202.1112701-01 | 1,9 | 202.1112701-05 | 1,5 | 202.1112701-09 | 1,1 |
| 202.1112701-02 | 1,8 | 202.1112701-06 | 1,4 | 202.1112701-10 | 1,0 |
| 202.1112701-03 | 1,7 | 202.1112701-07 | 1,3 |
Ремонтные комплекты
| Артикул | Характеристика | Состав (толщина, мм) | Масса, кг | Габариты упаковки, м |
|---|---|---|---|---|
| 202.1112701 ЗИ | Малый ремкомплект | 5 шт. (2,0; 1,6; 1,3; 1,2; 1,0) | — | — |
| 202.1112701-1 ЗИ | Полный ремкомплект | 11 шт. (все типоразмеры от 1,0 до 2,0) | 0,05 | 0,09 × 0,01 × 0,16 |
Материал и технические характеристики
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Производитель | АО «АЗПИ» | Наружный диаметр | 7,2 мм |
| Страна производства | Россия | Толщина (арт. -07) | 1,3 мм |
| Материал | Прецизионный металлический сплав | Диапазон толщин в серии | 1,0…2,0 мм (шаг 0,1 мм) |
| Класс точности | Высокоточное изделие | Форма | Сплошной диск |
Влияние толщины шайбы на давление впрыска
| Изменение толщины | Изменение преднатяга пружины | Результат: давление начала впрыска |
|---|---|---|
| Увеличение | Увеличение предварительного сжатия | Повышение |
| Уменьшение | Уменьшение предварительного сжатия | Снижение |
Применимость
Форсунки производства АО «АЗПИ», для которых применяются регулировочные шайбы ряда 202.1112701:
| Модель форсунки | Применяемость (двигатель) | Модель форсунки | Применяемость (двигатель) |
|---|---|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 | 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21) |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 | 204И.1112010 | А-01 / А-41 |
| 172.1112010-11.05 | 3LD | 204И.1112010-1 | А-01 / А-41 |
| 174.1112010-01 | Д-243 | 216.1112010 А | -740.31-240 / -740.30-260 |
| 174.1112010-02 | Д-243 | 216.1112010-01А | -740.51-320 |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) | 216.1112010-02А | -740.50-360 |
| 216.1112010-10 | EUR 3 |
Двигатели, на которые устанавливаются регулируемые данными шайбами форсунки:
| Семейство / Производитель | Модели двигателей |
|---|---|
| ЯМЗ | 236НЕ2; 236/238/240 ЕВРО-3; -740.31-240; -740.30-260; -740.51-320; -740.50-360 |
| ММЗ (Д-240/243) | Д-243 |
Правила подбора и замены
| Этап | Порядок действий и требования |
|---|---|
| Подбор | Определение необходимой толщины производится исключительно на специализированном стенде для диагностики и настройки топливной аппаратуры. Критерий — измерение фактического давления начала впрыска и его приведение к номинальному значению согласно технической документации на двигатель. |
| Замена | При ремонте форсунки, особенно при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Использование ранее установленной шайбы не гарантирует достижения номинальных параметров. |
| Комплектация | Для обеспечения возможности подбора рекомендуется применение полного (11 типоразмеров) или малого (5 типоразмеров) ремонтного комплекта. |
О бренде
АО «АЗПИ» (Алтайский завод прецизионных изделий) — российское производственное предприятие, расположенное в г. Барнауле. Завод специализируется на разработке и серийном выпуске компонентов топливной аппаратуры для дизельных двигателей. Продуктовая линейка включает форсунки, распылители и регулировочные элементы. Изделия поставляются для первичной комплектации и ремонтного обслуживания двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация осуществляется через сеть официальных дистрибьюторов.
