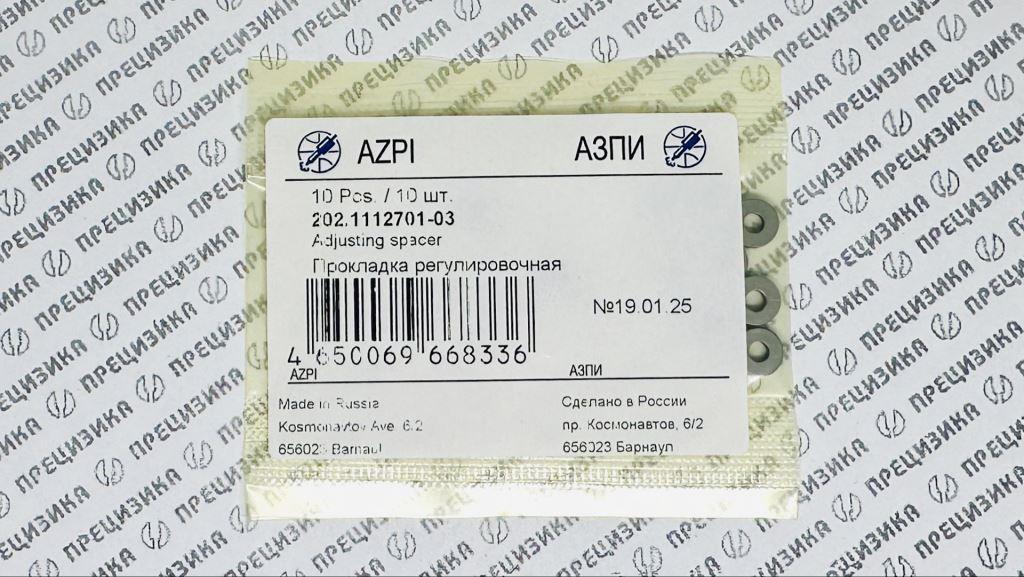

202.1112701-03 Шайба регулировочная 1,7мм АЗПИ 202.1112701-03
Регулировочная шайба 202.1112701-03 (толщина 1,7 мм)
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ), г. Барнаул
Описание
Регулировочная шайба 202.1112701-03 представляет собой высокоточное металлическое изделие кольцевой формы (сплошной диск) с наружным диаметром 7,2 мм и толщиной 1,7 мм. Изделие предназначено для использования в составе топливной аппаратуры дизельных двигателей в качестве элемента настройки параметров впрыска. Продукция поставляется как отдельными позициями, так и в составе ремонтных комплектов.
Расположение в форсунке
Шайба устанавливается в верхней части форсунки, в пружинном отсеке. Конструктивное расположение — между пружиной и её опорным седлом. Посредством изменения толщины шайбы регулируется величина предварительного сжатия пружины, воздействующей на иглу распылителя. Центровка шайбы в сборке обеспечивается посадкой по наружному диаметру в гнездо корпуса форсунки.
Назначение
Шайба применяется при ремонте, техническом обслуживании и точной настройке давления начала впрыска топлива на форсунках моделей АЗПИ 172, 174, 216, 204 и их модификаций.
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров с шагом толщины 0,1 мм.
| Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-04 | 1,6 | 202.1112701-08 | 1,2 |
| 202.1112701-01 | 1,9 | 202.1112701-05 | 1,5 | 202.1112701-09 | 1,1 |
| 202.1112701-02 | 1,8 | 202.1112701-06 | 1,4 | 202.1112701-10 | 1,0 |
| 202.1112701-03 | 1,7 | 202.1112701-07 | 1,3 |
202.1112701 без цифрового суффикса — базовый артикул толщиной 2,0 мм.
Ремонтные комплекты
| Артикул | Состав | Характеристика |
|---|---|---|
| 202.1112701 ЗИ | 5 шайб (2,0; 1,6; 1,3; 1,2; 1,0 мм) | Малый ремкомплект |
| 202.1112701-1 ЗИ | 11 шайб (весь ряд от 1,0 до 2,0 мм) | Полный ремкомплект |
Масса полного ремкомплекта — 0,05 кг.
Габаритные размеры упаковки (Д×Ш×В): 0,09 × 0,01 × 0,16 м.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | АО «АЗПИ», Россия |
| Наружный диаметр | 7,2 мм |
| Толщина данной позиции | 1,7 мм |
| Диапазон толщин ряда | 1,0 … 2,0 мм (шаг 0,1 мм) |
| Материал | Прецизионный металлический сплав |
| Форма | Сплошной диск (кольцевой элемент) |
| Тип посадки | По наружному диаметру в гнездо корпуса форсунки |
Влияние толщины на давление впрыска
Изменение толщины регулировочной шайбы прямо пропорционально влияет на давление начала впрыска:
- Увеличение толщины → увеличение предварительного сжатия пружины → повышение давления впрыска.
- Уменьшение толщины → уменьшение предварительного сжатия пружины → снижение давления впрыска.
Применимость
Шайбы артикульного ряда 202.1112701 применяются для настройки следующих моделей форсунок производства АО «АЗПИ»:
| Модель форсунки | Двигатель / применение |
|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 |
| 172.1112010-11.05 | 3LD |
| 174.1112010-01 | Д-243 |
| 174.1112010-02 | Д-243 |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) |
| 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21, распылитель 069-01) |
| 204И.1112010 | А-01 / А-41 |
| 204И.1112010-1 | А-01 / А-41 |
| 216.1112010 А | Двигатели -740.31-240 / -740.30-260 (распылитель 904) |
| 216.1112010-01А | Двигатель -740.51-320 (распылитель 905) |
| 216.1112010-02А | Двигатель -740.50-360 (распылитель 906) |
| 216.1112010-10 | EUR 3 (распылитель 910) |
Форсунки, настраиваемые с помощью данных шайб, устанавливаются на двигатели:
- ЯМЗ: 236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360
- ММЗ: Д-243, Д-245Е2, Д-260Е2
- Прочие: А-01, А-41, 3LD
Правила подбора и замены
- Подбор. Определение требуемой толщины шайбы производится исключительно на специализированном стенде для диагностики и настройки топливной аппаратуры путём измерения фактического давления начала впрыска.
- Замена. При проведении ремонтных работ на форсунке, в особенности при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Использование ранее установленной шайбы не гарантирует достижения номинальных параметров.
- Комплектация. Для обеспечения возможности подбора рекомендуется применение полного (11 наименований) или малого (5 наименований) ремонтного комплекта.
О бренде
АО «АЗПИ» (Алтайский завод прецизионных изделий) — российское предприятие, расположенное в г. Барнауле. Специализируется на производстве компонентов топливной аппаратуры для дизельных двигателей. Продукция завода применяется в составе двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация изделий осуществляется через сеть официальных дистрибьюторов.
