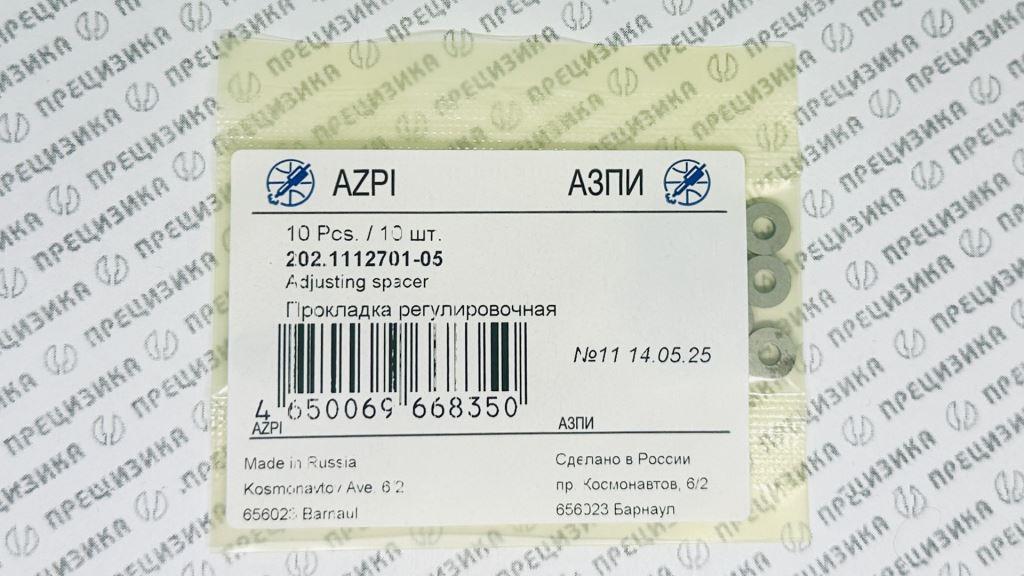

202.1112701-05 Шайба регулировочная 1,5мм АЗПИ 202.1112701-05
Шайба регулировочная 202.1112701-05 (толщина 1,5 мм)
Описание
Регулировочная шайба артикул 202.1112701-05 — металлическое изделие кольцевой формы (сплошной диск), изготовленное из прецизионного сплава. Наружный диаметр — 7,2 мм, толщина — 1,5 мм. Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ), г. Барнаул, Россия. Шайба входит в номенклатурный ряд 202.1112701, предназначенный для точной настройки давления впрыска в топливной аппаратуре дизельных двигателей. Поставляется как отдельная позиция, так и в составе ремонтных комплектов.
Расположение в форсунке
Шайба устанавливается в верхней части форсунки, в пружинном отсеке, между пружиной и её опорным седлом. Центровка шайбы в корпусе осуществляется по наружному диаметру посадкой в соответствующее гнездо. Изменение толщины шайбы регулирует величину предварительного сжатия пружины, воздействующей на иглу распылителя.
Назначение
Шайба арт. 202.1112701-05 применяется при ремонте, техническом обслуживании и калибровке давления начала впрыска топлива на форсунках модельного ряда АЗПИ 172, 174, 216, 204 и их модификаций. Конкретная толщина 1,5 мм позволяет дискретно изменять преднатяг пружины для достижения требуемых параметров.
Применимость
Регулировочные шайбы ряда 202.1112701 (включая позицию 1,5 мм) используются для настройки следующих моделей форсунок и применяются на указанных двигателях.
| Модель форсунки | Двигатель / применение | Дополнительная информация |
|---|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 | |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 | |
| 172.1112010-11.05 | 3LD | |
| 174.1112010-01 | Д-243 | |
| 174.1112010-02 | Д-243 | |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 | Аналог 267.1112010-11 |
| 204.1112010-50.22 | ЯМЗ EURO-3 | Аналог 267.1112010-21, распылитель 069-01 |
| 204И.1112010 | А-01 / А-41 | |
| 204И.1112010-1 | А-01 / А-41 | |
| 216.1112010 А | -740.31-240 / -740.30-260 | Распылитель 904 |
| 216.1112010-01А | -740.51-320 | Распылитель 905 |
| 216.1112010-02А | -740.50-360 | Распылитель 906 |
| 216.1112010-10 | EUR 3 | Распылитель 910 |
Перечень двигателей: ЯМЗ-236НЕ2, ЯМЗ-236/238/240 Евро-3, ЯМЗ-740.31-240, ЯМЗ-740.30-260, ЯМЗ-740.51-320, ЯМЗ-740.50-360, ММЗ Д-243, Д-245Е2, Д-260Е2, А-01, А-41 и другие.
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров шайб с шагом толщины 0,1 мм. Базовый артикул 202.1112701 соответствует толщине 2,0 мм. Артикул рассматриваемой позиции — 202.1112701-05.
| Артикул | Толщина, мм | Наличие в малом ремкомплекте (202.1112701 ЗИ) | Наличие в полном ремкомплекте (202.1112701-1 ЗИ) |
|---|---|---|---|
| 202.1112701 | 2,0 | Да | Да |
| 202.1112701-01 | 1,9 | Нет | Да |
| 202.1112701-02 | 1,8 | Нет | Да |
| 202.1112701-03 | 1,7 | Нет | Да |
| 202.1112701-04 | 1,6 | Да | Да |
| 202.1112701-05 | 1,5 | Нет | Да |
| 202.1112701-06 | 1,4 | Нет | Да |
| 202.1112701-07 | 1,3 | Да | Да |
| 202.1112701-08 | 1,2 | Да | Да |
| 202.1112701-09 | 1,1 | Нет | Да |
| 202.1112701-10 | 1,0 | Да | Да |
Материал и технические характеристики
Шайба представляет собой сплошной диск. Фиксация обеспечивается посадкой по наружному диаметру в гнездо корпуса форсунки.
| Параметр | Значение | Примечание |
|---|---|---|
| Производитель | АО «АЗПИ» | Россия, г. Барнаул |
| Артикул | 202.1112701-05 | Толщина 1,5 мм |
| Наружный диаметр | 7,2 мм | |
| Диапазон толщин в ряду | 1,0…2,0 мм | Шаг 0,1 мм |
| Материал | Прецизионный металлический сплав | |
| Класс точности | Высокоточное изделие | Для топливной аппаратуры |
| Масса полного ремкомплекта | 0,05 кг | Арт. 202.1112701-1 ЗИ |
| Габариты упаковки ремкомплекта | 0,09 × 0,01 × 0,16 м |
Влияние толщины данной шайбы на давление впрыска
Изменение толщины регулировочной шайбы прямо пропорционально влияет на давление начала впрыска:
- Увеличение толщины по сравнению с 1,5 мм вызывает рост предварительного сжатия пружины и повышение давления впрыска.
- Уменьшение толщины снижает преднатяг и, соответственно, давление впрыска.
Шайба толщиной 1,5 мм обеспечивает промежуточное значение усилия в ряду и подбирается исключительно на основании стендовых замеров.
Правила подбора и замены
Подбор требуемой толщины шайбы, в том числе 1,5 мм, осуществляется строго на специализированном стенде для диагностики и настройки топливной аппаратуры. Фактическое давление начала впрыска измеряется, после чего рассчитывается необходимая корректировка толщины.
При выполнении ремонтных работ, особенно при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Повторное использование ранее установленной шайбы не обеспечивает стабильности номинальных параметров. Для гарантированного подбора рекомендуется применять полный ремкомплект (11 типоразмеров) или малый ремкомплект (5 типоразмеров).
О бренде
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское профильное предприятие, расположенное в г. Барнауле. Специализируется на разработке и изготовлении компонентов топливной аппаратуры для дизельных двигателей. Продукция используется в составе двигателей ЯМЗ, КАМАЗ, ММЗ и других моторостроительных предприятий. Реализация осуществляется через сеть официальных дистрибьюторов.
