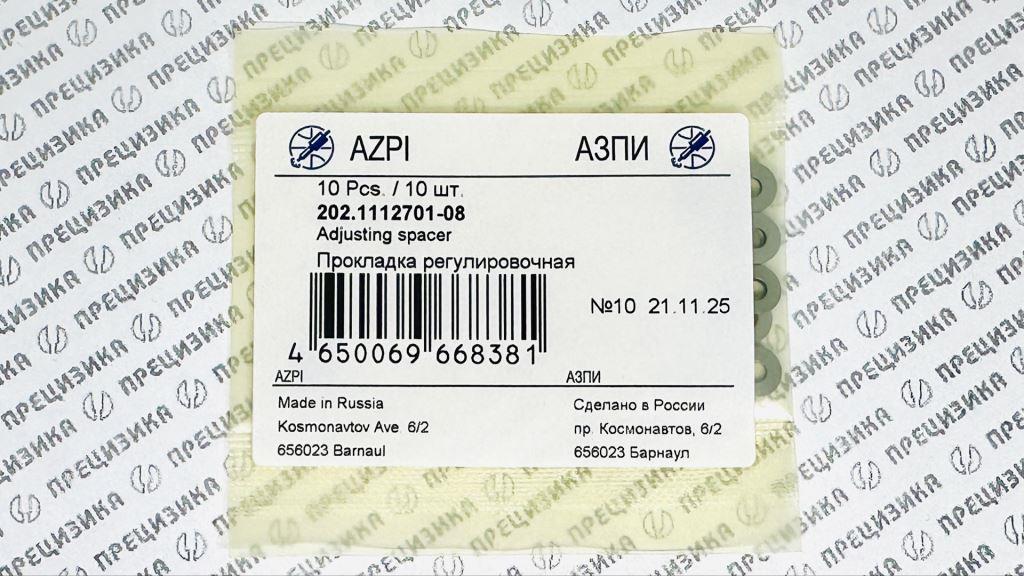

202.1112701-08 Шайба регулировочная 1,2мм АЗПИ 202.1112701-08
Шайба регулировочная 202.1112701-08 (1,2 мм) АЗПИ
Артикул: 202.1112701-08Бренд: АЗПИПроизводитель: АО «Алтайский завод прецизионных изделий»
Описание
Регулировочная шайба 202.1112701-08 толщиной 1,2 мм — высокоточное металлическое изделие кольцевой формы. Наружный диаметр составляет 7,2 мм. Шайба входит в номенклатурный ряд 202.1112701, состоящий из одиннадцати типоразмеров с шагом толщины 0,1 мм. Продукция предназначена для использования в составе топливной аппаратуры дизельных двигателей в качестве элемента точной настройки параметров впрыска. Поставка осуществляется как отдельными позициями, так и в составе ремонтных комплектов.
Расположение в форсунке
Шайба устанавливается в верхней части форсунки, в пружинном отсеке, между пружиной и её опорным седлом. Изменением толщины шайбы регулируется величина предварительного сжатия пружины, воздействующей на иглу распылителя.
Назначение
Изделие применяется при ремонте, техническом обслуживании и точной настройке давления начала впрыска топлива на форсунках моделей АЗПИ 172, 174, 204, 216 и их модификациях.
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров шайб с шагом толщины 0,1 мм.
| Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-04 | 1,6 | 202.1112701-08 | 1,2 |
| 202.1112701-01 | 1,9 | 202.1112701-05 | 1,5 | 202.1112701-09 | 1,1 |
| 202.1112701-02 | 1,8 | 202.1112701-06 | 1,4 | 202.1112701-10 | 1,0 |
| 202.1112701-03 | 1,7 | 202.1112701-07 | 1,3 |
Ремонтные комплекты
| Артикул | Количество шайб | Толщины в составе | Тип комплекта | Масса, кг | Габариты упаковки (Д×Ш×В), м |
|---|---|---|---|---|---|
| 202.1112701 ЗИ | 5 | 2,0; 1,6; 1,3; 1,2; 1,0 мм | Малый | – | – |
| 202.1112701-1 ЗИ | 11 | Все типоразмеры от 1,0 до 2,0 мм | Полный | 0,05 | 0,09 × 0,01 × 0,16 |
Материал и технические характеристики
Шайба представляет собой сплошной диск; форма обеспечивает посадку по наружному диаметру в гнездо корпуса форсунки. Центровка по стержню не предусмотрена конструкцией.
| Параметр | Значение | Примечание |
|---|---|---|
| Производитель | АО «АЗПИ» | Россия, г. Барнаул |
| Наружный диаметр | 7,2 мм | – |
| Толщина | 1,0…2,0 мм (шаг 0,1 мм) | Позиция 202.1112701-08: 1,2 мм |
| Материал | Прецизионный металлический сплав | – |
| Класс точности | Высокоточное изделие | Для топливной аппаратуры |
Влияние толщины данной шайбы на давление впрыска
Изменение толщины регулировочной шайбы прямо пропорционально влияет на давление начала впрыска:
- Увеличение толщины — увеличение предварительного сжатия пружины — повышение давления впрыска.
- Уменьшение толщины — уменьшение предварительного сжатия пружины — снижение давления впрыска.
Применимость
Регулировочные шайбы ряда 202.1112701 применяются для настройки следующих моделей форсунок АО «АЗПИ»:
| Модель форсунки | Двигатель / Применение | Распылитель |
|---|---|---|
| 172.1112010-11.01 | Д-245Е2, Д-260Е2 | – |
| 172.1112010-11.02 | – | |
| 172.1112010-11.05 | 3LD | – |
| 174.1112010-01 | Д-243 | – |
| 174.1112010-02 | Д-243 | – |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) | – |
| 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21) | 069-01 |
| 204И.1112010 | А-01, А-41 | – |
| 204И.1112010-1 | А-01, А-41 | – |
| 216.1112010 А | -740.31-240, -740.30-260 | 904 |
| 216.1112010-01А | -740.51-320 | 905 |
| 216.1112010-02А | -740.50-360 | 906 |
| 216.1112010-10 | EUR 3 | 910 |
Двигатели, на которые устанавливаются форсунки, регулируемые данным комплектом:
- ЯМЗ: 236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360;
- ММЗ (Д-240/243): Д-243.
Правила подбора и замены
- Подбор. Определение необходимой толщины шайбы производится исключительно на специализированном стенде для диагностики и настройки топливной аппаратуры путём измерения фактического давления начала впрыска.
- Замена. При проведении ремонтных работ на форсунке, в особенности при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Использование ранее установленной шайбы не гарантирует достижения номинальных параметров.
- Комплектация. Для обеспечения возможности точного подбора рекомендуется использование полного (11 наименований) или малого (5 наименований) ремонтного комплекта.
О бренде
АО «АЗПИ» (Алтайский завод прецизионных изделий) — российское предприятие, расположенное в г. Барнауле. Завод специализируется на выпуске компонентов топливной аппаратуры для дизельных двигателей. Продукция поставляется для комплектации двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация осуществляется через официальных дистрибьюторов.
